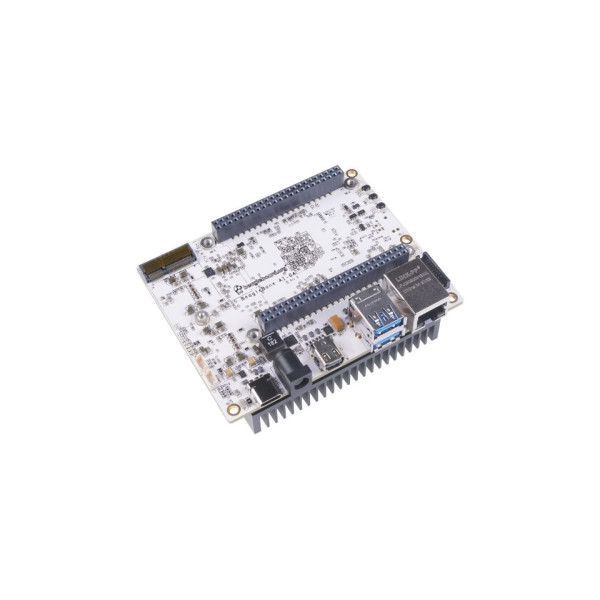

Микрокомпьютер BeagleBone AI-64

Микрокомпьютер BeagleBone AI-64 – это высокопроизводительный одноплатный компьютер, имеющий 64-битный процессор, работающий на базе архитектуры ARM Cortex-A15. Этот компьютер поддерживает пакет интерфейсов, включая Ethernet, HDMI, USB, а также поддержку сетевых протоколов, таких как Wi-Fi и Bluetooth.

BeagleBone AI-64 отличается от других одноплатных компьютеров тем, что имеет специализированный интеллектуальный процессор с поддержкой искусственного интеллекта, включая машинное обучение и нейронные сети. Это делает его идеальным выбором для проектов, связанных с искусственным интеллектом, таких как распознавание образов, обработка естественных языков или управление работами.

Кроме того, BeagleBone AI-64 имеет возможность подключения к камере, что позволяет создавать проекты с визуальным отображением, а также поддерживает работу с аудио-файлами, что дает возможность создавать проекты со звуковым отображением. Этот компьютер подходит как для студентов, так и профессионалов, работающих в области искусственного интеллекта и встроенных систем.

Основные особенности:

• Совместим с разъемом BeagleBone Black
• Имеет 4 ГБ оперативной памяти и 16 ГБ встроенной памяти eMMC с высокоскоростным интерфейсом.
• Оснащен USB Type-C для питания и сверхскоростной двойной контроллер; и 2 сверхскоростные USB-хосты типа A
• Имеет Gigabit Ethernet, M.2 E-key для расширения WiFi/BT
• Имеет miniDisplayPort, 2x 4-канальные CSI, DSI.
• Имеет установленное программное обеспечение на базе Debian GNU/Linux

Технические характеристики:

• Процессор: Texas Instruments TDA4VM
• Графический процессор: PowerVR® Series8XE GE8430
• Память SDRAM: LPDDR4 3,2 ГГц (4 ГБ) Kingston Q3222PM1WDGTK-U
• Встроенная флэш-память: eMMC (16 ГБ) Kingston EMMC16G-TB29-PZ90
• PMIC: регулятор PMIC TPS65941213 и TPS65941111 и один дополнительный LDO.
• Поддержка отладки
• 2x 3-контактный разъем TTL 3,3 В
  • WKUP_UART0: последовательный порт домена пробуждения
  • UART0: последовательный порт основного домена
• 10-контактный JTAG TAG-CONNECT следует
• Источник питания: USB C или DC Jack (5 В, >3 A)
• Индикаторы: 1 светодиод питания, 5 управляемых пользователем светодиодов
• Клиентский порт USB-3.0: доступ к USB0, SuperSpeed, дворовой режим через USB-C (без выходного питания)
• Хост-порт USB-3.0: 4-портовый суперскоростной концентратор TUSB8041 на USB1, 2 разъема типа A, общий ток до 2,8 А, в зависимости от входной мощности
• Ethernet: Gigabit, RJ45, индикатор связи, индикатор скорости
• Разъем SD/MMC: microSD, 1,8/3,3 В
• Ввод пользователя
  • Кнопка сброса
  • Кнопка загрузки
  • Кнопка питания
• Видеовыход: miniDP
• Аудио: через miniDP (стерео)

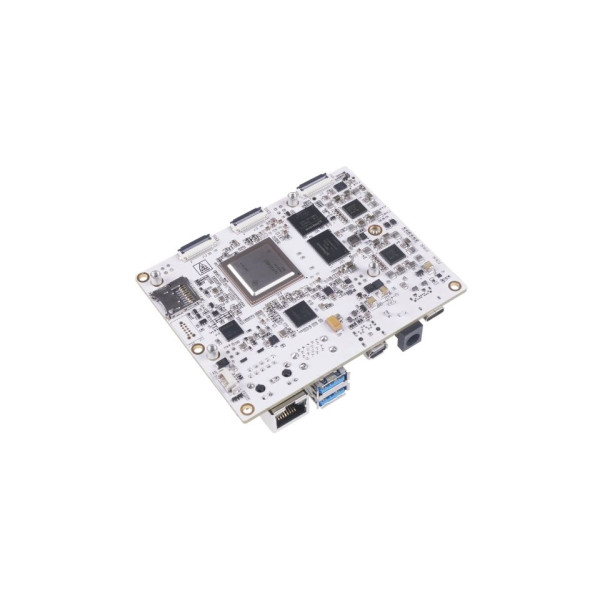

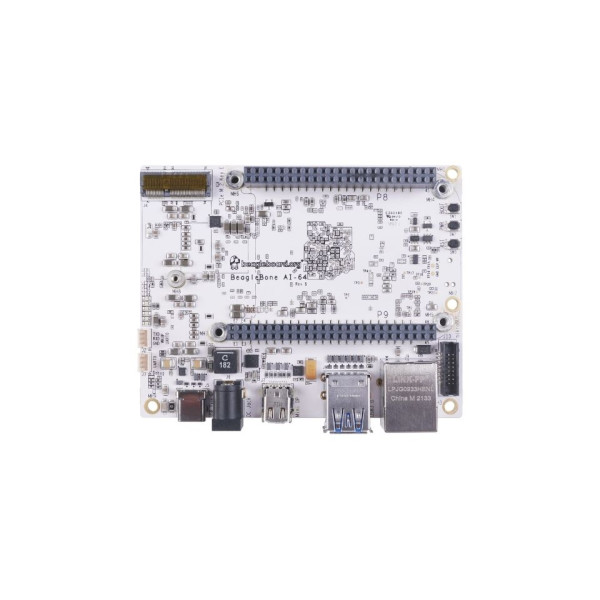

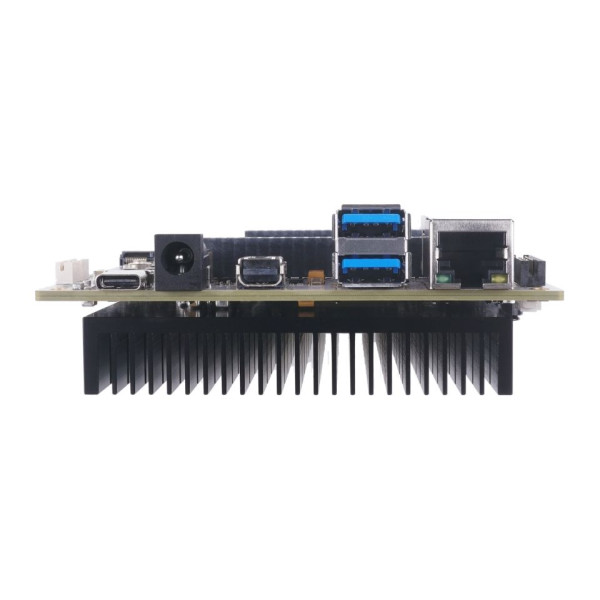

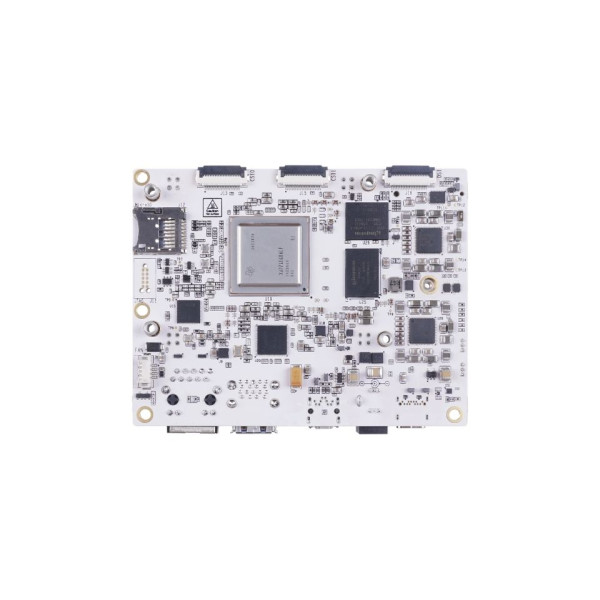

Интерфейсы и элементы платы:

DC Power – это основной вход постоянного тока, который принимает питание 5 В.

Power Button сообщает процессору о начале последовательности отключения питания и используется для отключения питания платы.

GigaBit Ethernet – это подключение к локальной сети.

Serial Debug ports – последовательные порты отладки WKUP_UART0 для ранней загрузки с MCU управления и UART0 для основного процессора.

USB Client – USB-клиент – это подключение USB-C к ПК, которое также может питать плату.

BOOT switch можно использовать для принудительной загрузки с карты microSD, если на плате выключается питание, выключается питание и снова подается питание на плату.

Есть пять зеленых LED светодиодов, которые могут использоваться пользователем.

Reset Button позволяет пользователю сбросить процессор.

Слот microSD – это место, где можно установить карту microSD.

Разъем miniDP – это место подключения дисплея.

USB-хост можно подключать к разным интерфейсам USB, таким как Wi-Fi, Bluetooth, клавиатура и т.д.

TI TDA4VM – процессор TI TDA4VM.

4GB LPDDR4 – 4 ГБ оперативной памяти LPDDR4 Dual Data Rate.

Физический интерфейс Ethernet PHY в сети.

Встроенный чип MMC eMMC, содержащий до 16 ГБ данных.

Габаритные размеры:  102мм х 80мм

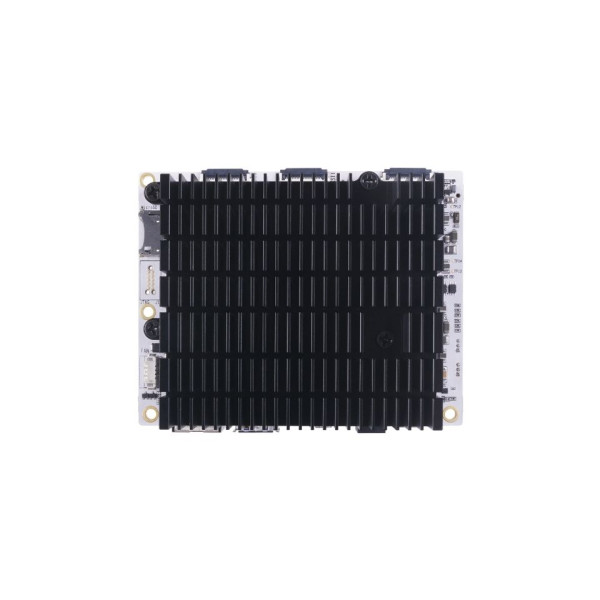

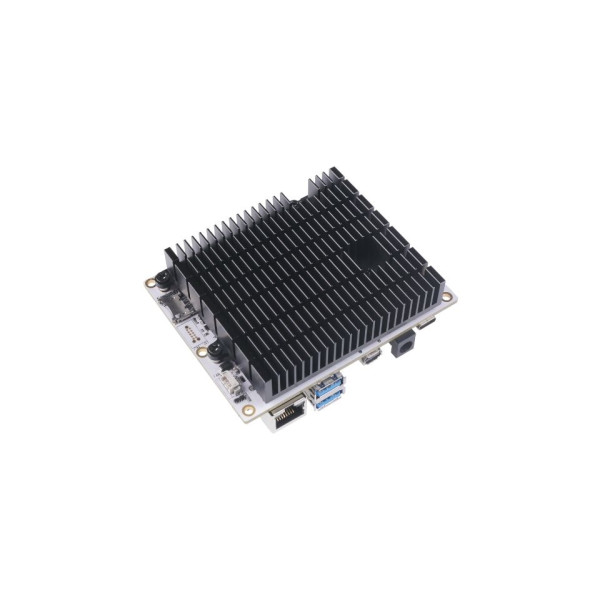

Вес: 192 г (с радиатором)
