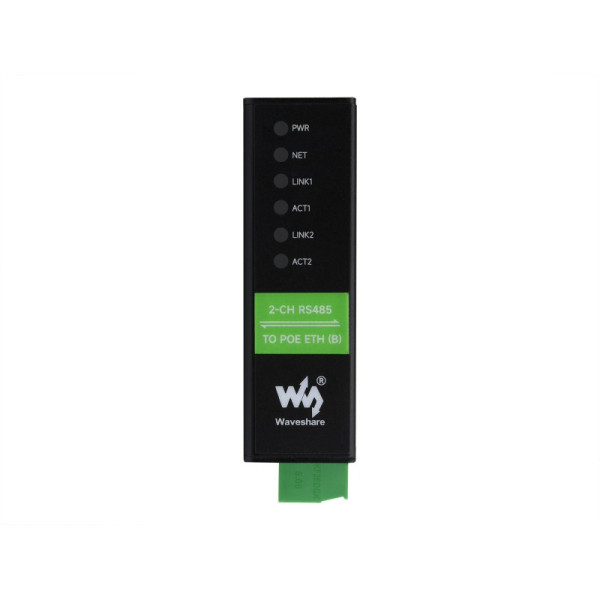

Адаптер 2-CH RS485 TO POE ETH (B) (24963)

Waveshare 2-CH RS485 TO POE ETH (B) (24963) – это устройство для сбора и преобразования данных из двух каналов RS485 в Ethernet (RJ45) сеть. RS485 – это стандартный интерфейс для передачи данных между устройствами на расстояние, а Ethernet (RJ45) – это стандартный интерфейс для подключения к локальной сети (LAN) или Интернету. Он объединяет много функций в одном, включая последовательный сервер, шлюз Modbus, шлюз MQTT, RS485 в JSON и коммутатор сети. Модуль имеет двойной порт RS485 и двойной Ethernet порт. Данное устройство поддерживает два отдельных канала RS485, которые могут функционировать независимо друг от друга. Это позволяет передавать данные из разных источников через одно Ethernet соединение. Два Ethernet порта (RJ45), что позволяет подключать его к двум разным сетям или использовать один порт для соединения, а другой - для резервного соединения или в режиме репликации данных.

Это устройство может быть полезно в случаях, когда необходимо соединить оборудование, расположенное на большом расстоянии, с сетью для взаимодействия и обмена данными.

Он использует порт постоянного тока (наружный диаметр: 5,5 мм, внутренний диаметр: 2,1 мм) и винтовую клемму для ввода питания.

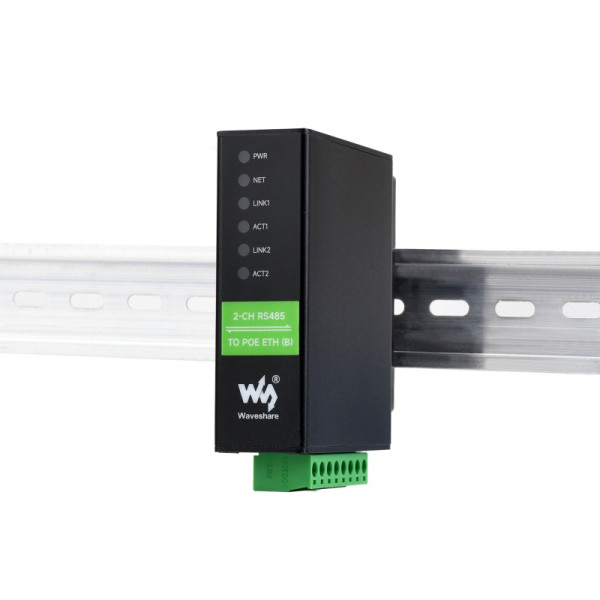

Корпус с опорой для монтажа на рейке имеет небольшие размеры, прост в установке и недорог.

Он подходит для таких приложений как сбор данных, шлюз IoT, безопасность и безопасность IoT и интеллектуальный мониторинг приборов.

Технические характеристики:

Тип продукта: шлюз Modbus, последовательный сервер, шлюз MQTT
Основная функция: двунаправленная прозрачная передача данных между RS485 и Ethernet

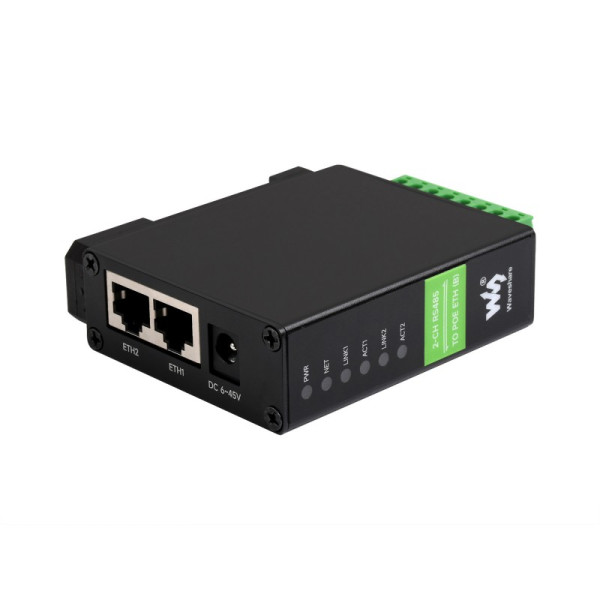

Интерфейс связи: порт RS485×2, порт Ethernet×2
Источник питания: порт питания DC 5,5, винтовая клемма 6 ~ 45 В постоянного тока или порт PoE
Защита изоляции: изоляция питания, изоляция сигнала

СВЯЗЬ
Ethernet:
RJ45 с поддержкой PoE, совместимый со стандартом IEEE 802.3af
10/100M разъем RJ45 с автоматическим согласованием, защита от перенапряжения 2 кВ

Последовательный порт:
изолированный RS485 (2 канала могут получать и передавать независимо одновременно)
Скорость передачи: 300 ~ 115 200 бит/с
Бит четности: нет, нечетный, четный, отметка, пробел
Бит данных: 5~9 бит
Контроль потока: Н/Д

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Протокол: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Конфигурация: хост, веб-браузер, библиотека функций управления устройством
Метод связи: прямая связь TCP/IP, VCOM
Режим работы: TCP-сервер, TCP-клиент (совместимо с TCP-сервером), UDP, UDP multicast

Рабочая температура: -40 ℃ ~ 85 ℃
Диапазон влажности: 5% ~ 95% относительной влажности
Размеры: 78,0×72,5×24,2 мм

Основная функция
Двунаправленная прозрачная передача данных между RS485 и Ethernet

Много вариантов питания
Питания порта Ethernet с поддержкой PoE*, подходит для стандарта PoE IEEE 802.3af
Поддержка винтовой клеммы и порт питания постоянного тока для источника питания, постоянный ток 6~45 В
Широкий диапазон входного напряжения

Поддержка Ethernet Port Cascade
Встроенные 2-канальные порты Ethernet для связи и каскада
Любой из них можно использовать для сетевой связи двойного последовательного сервера, в то время как другой можно использовать для каскадной связи или связи с другими устройствами.

Поддержка шлюза Modbus
Подходит для обновления сети Modbus, может использоваться со специальным конфигурационным программным обеспечением

Несколько режимов связи
Поддерживает TCP Server/TCP Client/UDP Multicast/UDP Mode

MQTT/JSON в Modbus
Более гибкое преобразование между разными протоколами

При использовании в качестве шлюза MQTT устройства могут загружать последовательные данные на сервер MQTT по протоколу MQTT через прозрачную передачу, поддерживаемые серверы, включая Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet и т.д. Полученные Modbus RTU или нестандартные последовательные данные могут быть проанализированы в формате JSON и упакованы в пакет MQTTdata для загрузки.

При использовании в качестве шлюза сбора данных JSON устройства могут быть подключены к приборам сбора данных через соединение RS485, затем автоматически получать данные, преобразовывать данные в формат JSON и, наконец, отправлять их на сервер. Полученные данные поддерживают Modbus RTU 645 instrument 97 версии, 645 instrument 07 версии, а также разного рода нестандартные протоколы RS485. Формат загруженных данных можно настроить через хост, а протокол загрузки JSON может быть протоколом MQTT, HTTP POST, HTTP GET и т.д.

Поддержка повторного опроса нескольких хостов
Различные сетевые устройства будут определены и соответствовать соответственно,
Больше нет проблем с перекрестными помехами при общении с несколькими сетевыми устройствами

Установленный пользователем пакет Heartbeat/регистрация для легкой идентификации устройств и облачной связи

Поддержка протокола NTP
Получение информации о времени сети для последовательного вывода или загрузки данных

Методы нескольких конфигураций
Поддерживает конфигурацию веб-браузера, получение динамической IP через DHCP,
Адрес сервера подключенного домена протокола DNS

Многоразовая защита, безопасная и стабильная
Встроенный источник питания и изоляция сигнала обеспечивают стабильное напряжение изоляции с высокой надежностью и сильной защитой от помех. Встроенный TVS (трубка подавления переходного напряжения) может эффективно ингибировать скачок напряжения и переходное пиковое напряжение в цепи, молниезащиту и защиту от электростатического разряда. Встроенный плавкий предохранитель и защитный диод для обеспечения стабильного выходного тока и напряжения, предотвращения превышения тока и перенапряжения, улучшения защиты от ударов

Корпус из алюминиевого сплава
Корпус из алюминиевого сплава с пескоструйной обработкой и анодным окислением - крепкий и крепкий, модный и приятный на ощупь

Габаритные размеры: 78мм х 72,5мм х 24,2мм

Комплект поставки:

1. 2-CH RS485 TO POE ETH (B) x1

Вес: 0,145 кг
