Waveshare RP2040-LCD-0.96 Development Board (20330)

Waveshare RP2040-LCD-0.96 Development Board (20330) – это плата разработки, разработанная компанией Waveshare, сочетающая в себе микроконтроллер RP2040 и OLED-дисплей размером 0,96 дюйма. Эта плата предназначена для разработки проектов с отображением информации на небольшом дисплее.

RP2040-LCD-0.96 Development Board включает в себя микроконтроллер RP2040, который работает на базе двухъядерного ARM Cortex-M0+ процессора с тактовой частотой 133 МГц. Этот микроконтроллер обеспечивает достаточной вычислительной мощности и памяти для выполнения сложных задач и управления отображением на OLED-дисплее.

На плате расположен OLED-дисплей размером 0,96 дюйма, предоставляющий графические возможности для отображения текста, графики и других элементов. Этот дисплей IPS может отображать изображения с высоким качеством и контрастностью.

Плата разработки имеет GPIO пены для подключения внешних устройств, таких как датчики, кнопки или другие периферийные устройства. Кроме того, он имеет интерфейсы, такие как I2C и SPI, для удобного подключения к другим компонентам и модулям.

RP2040-LCD-0.96 Development Board предоставляет удобную платформу для разработки проектов, требующих небольшого дисплея для отображения информации. Она может использоваться для создания различных устройств, таких как миниатюрные прототипы, IoT-устройства с ограниченным дисплеем, визуализация данных и многое другое.

Основные особенности:

• Построена на чипе RP2040, разработанном Raspberry Pi в Великобритании
• Имеет двухъядерный процессор Arm Cortex M0+, переменную тактовую частоту до 133 МГц.
• Оснащена 264 КБ SRAM и 16 МБ встроенной флеш-памяти
• Имеет разъем USB-C
• Имеет цветной IPS ЖК-дисплей 0,96 дюйма 160×80 пикселей 65K
• Имеет гнездо зарядки/разрядки литиевой батареи, что удобно для автономных и мобильных устройств
• Имеет встроенную микросхему DC-DC MP28164 (высокоэффективная микросхема DC-DC buck-boost), предоставляющая максимальный ток нагрузки 2 А
• Зубчатый модуль позволяет припаивать плату непосредственно к несущим платам.
• USB 1.1 с поддержкой устройств и хостов
• Имеет 26× многофункциональных контактов GPIO
• 2×SPI, 2×I2C, 2×UART, 3×12-разрядный АЦП, 16× управляемых каналов ШИМ
• Встроенные точные часы и таймер на микросхеме
• Встроенный температурный сенсор
• 8 × программируемых автоматов ввода-вывода (PIO) для поддержки периферийных устройств

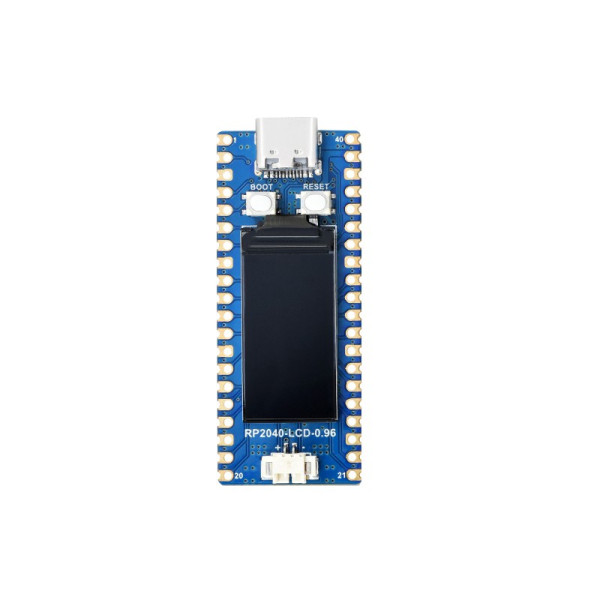

Элементы платы и интерфейсы:

1. USB: разъем Type-C
2. Кнопка BOOT: во время сброса нажмите ее, чтобы войти в режим загрузки
3. Кнопка RESET
4. 0,96-дюймовый IPS ЖК-дисплей: 160×80 пикселей, 65 тыс. цветов
5. Разъем для батареи: MX1.25, для литиевой батареи 3,7 В, позволяет одновременно заряжать батарею и питать плату
6. MP28164: высокоэффективная микросхема DC-DC buck-boost
7. ETA6096: высокоэффективный менеджер зарядки литиевой батареи
8. RP2040: Двухъядерный процессор, рабочая частота до 133 МГц
9. W25Q16JVUXIQ: 2 МБ NOR-Flash
10. Очки DEBUG
11. Распиновка: совместимая с Raspberry Pi Pico

Габаритные размеры:  51мм × 21мм

Комплект поставки:

1. RP2040-LCD-0.96 x1

Вес: 0.005 кг
