OpenH743I-C Standard STM32H7 Development Board (16884)

OpenH743I-C Standard STM32H7 Development Board (16884) —  это плата разработки STM32, разработанная для микроконтроллера STM32H743IIT6, которая состоит из материнской платы и основной платы MCU CoreH743I.

OpenH743I-C благодаря стандартным разъемам и интерфейсам позволяет легко реализовать сложные кногокомпонентные проекты и пользовательские приложения при помощи различных дополнительных плат расширения и модулей (камеры, дисплеи, аудио, карты памяти, модули связи и т.п.). Модульный и открытый дизайн делает эту плату идеальным вариантом для начала разработки приложений с микроконтроллерами серии STM32.

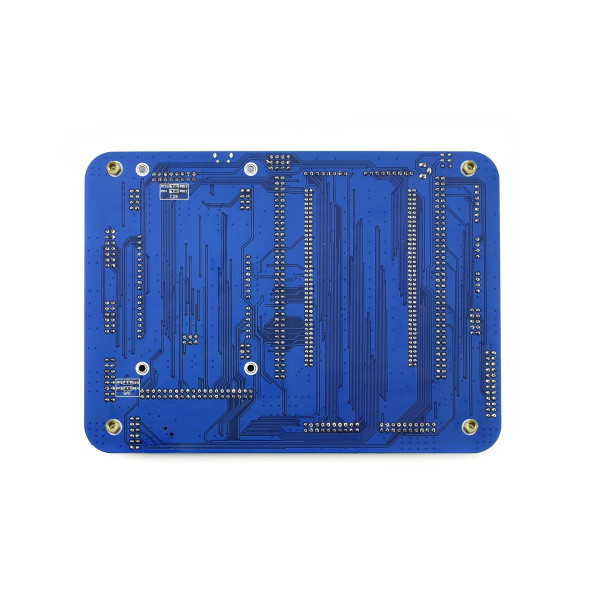

Элементы базовой платы:

1. Разъем основной платы MCU: для удобного подключения CoreH743I
2. Интерфейс Arduino: для подключения соответствующих плат расширения Arduino
3. Интерфейс DCMI: для подключения камеры
4. 8-битный интерфейс FMC: для подключения периферийных устройств, например NandFlash
5. Интерфейс ULPI: для подключения высокоскоростного периферийного USB-устройства (STM32H743I интегрирует контроллер USB HS без какого-либо устройства PHY)
6. Первый интерфейс LCD-дисплея: для подключения 10,1-дюймового ЖК-дисплея, 7-дюймового ЖК-дисплея, 4,3-дюймового ЖК-дисплея
7. Второй интерфейс LCD-дисплея: для подключения 4,3-дюймового ЖК-дисплея
8. Интерфейс SAI1: для подключения аудиомодулей
9. Интерфейс ICSP: Arduino ICSP
10. Интерфейсы SPI:  для подключения к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), SD-карта, модуль MP3 и т. д., а также к модулям AD / DA (SPI1 имеет альтернативную функцию AD / DA)
11. Интерфейс Ethernet: для подключения модулей Ethernet
12. Интерфейс I2S / I2C: для подключения к периферийным устройствам I2S, таким как аудиомодуль и т. д.
13. Разъем USART1: USB - UASRT через встроенный преобразователь CP2102
14. Интерфейс QUADSPI: 4-проводный интерфейс SPI (последний периферийный интерфейс серии H7), для подключения последовательных флэш-модулей, таких как плата W25QXX
15. Интерфейс SDMMC: для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
16. Интерфейс USART3: легко подключается к RS232, RS485, USB TO 232 и т.д.
17. Интерфейс CAN2: для подключения модулей CAN
18. Интерфейс CAN1: для подключения модулей CAN
19. Интерфейс I2C1 / I2C4: для подключения к периферийным устройствам I2C, таким как расширитель ввода / вывода (PCF8574), EEPROM (AT24Cxx), датчик IMU с 10 степенями свободы и т.д.
20. Разъем контактов MCU: все порты ввода / вывода MCU доступны на разъемах расширения для дальнейшего расширения
21. Разъем 5V DC постоянного тока
22. Вход / выход питания 5 В / 3,3 В: обычно используется в качестве выхода питания, а также имеет общее заземление с другой платой пользователя.
23. Переключатель питания: питание от 5 В постоянного тока или USB-подключения USART1
24. CP2102: преобразователь USB в UART
25. Светодиоды: удобны для индикации состояния ввода / вывода и / или состояния работы программы
26. Джойстик: пять позиций
27. Кнопка WAKE UP: используется как обычная кнопка и / или выводит MCU STM32 из спящего режима.
28. Кнопка сброса (Reset button)
29. Перемычка USART1
30. Светодиодная (LED) перемычка
    - закоротите перемычку для подключения к входам / выходам по умолчанию, используемым в примере кода
    - откройте перемычку, чтобы подключиться к пользовательским входам / выходам с помощью перемычек
31. KEY перемычка
    - закоротите перемычку для подключения к входам / выходам по умолчанию, используемым в примере кода
    - откройте перемычку, чтобы подключиться к пользовательским входам / выходам через перемычки
32. Arduino перемычка
    - короткие верхние штифты, A4, A5 используются как функция AD
    - короткие нижние штыри, A4, A5 используются как функция I2C

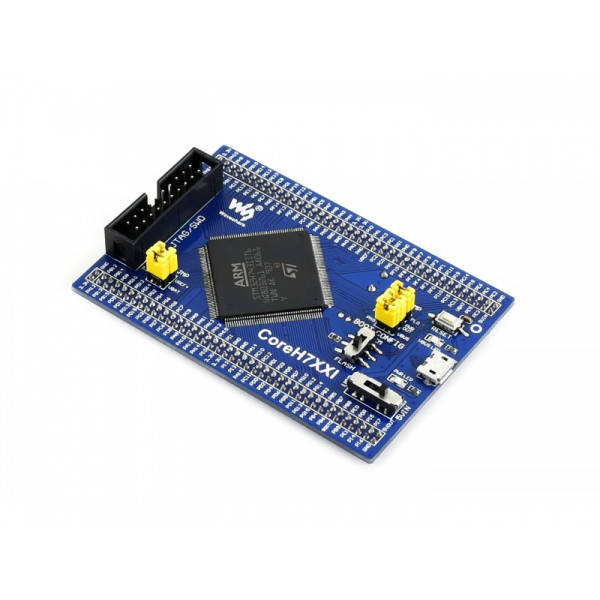

Элементы платы микроконтроллера MCU CoreH743I:

1. STM32H743IIT6: высокопроизводительный микроконтроллер STM32, который включает:
   — Ядро: Cortex-M7 32-битный RISC + FPU двойной точности + графический ускоритель Chrom-ART
   — Особенность: одноцикловые инструкции DSP
   — Рабочая частота: 480 МГц, 1027 DMIPS / 2,14 DMIPS / МГц
   — Рабочее напряжение: 1,62-3,6 В
   — Пакет: LQFP176
   — Память: 2 МБ флэш-памяти, 1 МБ ОЗУ (864 КБ пользовательских + 192 КБ TCM + резервное копирование 4 КБ)
   — Интерфейсы связи MCU:
           6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S
           4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI
           1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM
           1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI
           2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
           1 порт USB 2.0 OTG FS
           1 порт USB 2.0 OTG HS (поддерживает внешний HS PHY через ULPI)
           1 порт 10/100 Ethernet MAC
   — Преобразователи AD и DA: 3 x AD (16 бит); 2 x DA (12 бит)
   — Отладка / программирование: поддерживает интерфейсы JTAG / SWD, поддерживает IAP
2. IC42S16400J / IS42S16400J: SDRAM 1 мегабит x 16 бит x 4 банка (64 Мбит)
3. STMPS2151STR: встроенное USB-устройство управления питанием
4. AMS1117-3.3: регулятор напряжения 3,3 В
5. Кварцевый генератор 8M
6. Кварцевый генератор 32,768K, для внутреннего RTC с калибровкой
7. Кнопка сброса (Reset button)
8. Светодиод VBUS: индикатор USB-порта
9. PWR LED: индикатор питания
10. Переключатель питания, питание от 5Vin или USB-подключения
11. Выбор режима загрузки, для настройки контакта BOOT0
12. Интерфейс JTAG / SWD: для отладки / программирования
13. Разъем USB, поддерживает устройство и / или хост
14. Расширитель контактов MCU, VCC, GND и все контакты ввода / вывода доступны на разъемах расширения для дальнейшего расширения
15. Перемычка POWER
       VBAT: закоротите перемычку, чтобы использовать источник питания системы, откройте ее, чтобы подключить внешнее питание, например аккумулятор.
       VREF: закоротите перемычку для подключения VREF + к VCC, откройте ее, чтобы подключить VREF + к другому пользовательскому контакту через перемычку.
16. Перемычка OTG
       закоротить перемычку при использовании USB OTG / HOST
       откройте перемычку, чтобы отключиться от соответствующего порта ввода / вывода

Габаритные размеры (мм):  135 х 185

В комплект поставки входит:

1. OpenH743I-C плата x 1
2. USB type A plug to micro B кабель x 1
3. USB type A (вход) to micro B plug cable x 1
4. 4-pin 2-pin набор проводов x 1
5. 5V адаптер питания x 1

Вес: 0.327 кг
