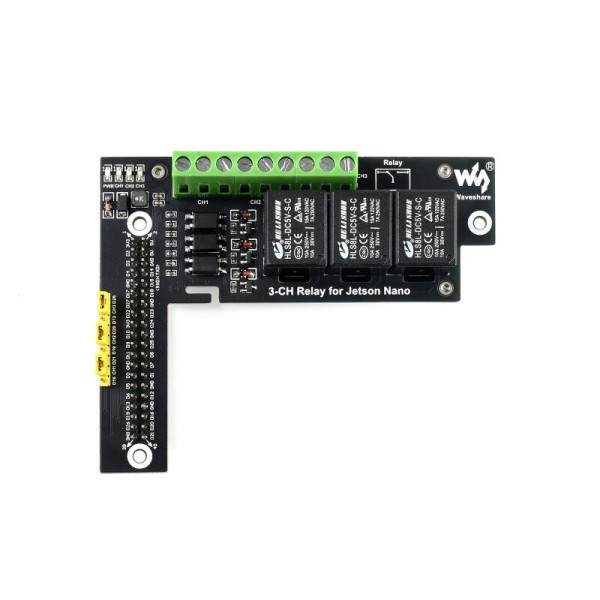

Плата расширения NVIDIA Jetson Nano 3-Ch Relay HAT (19075)

Плата расширения NVIDIA Jetson Nano 3-CH Relay Module HAT (19075)  предназначена для управления включением и выключением силовых цепей, что позволяет использовать Jetson Nano для управления бытовой техникой.

Особенности платы:

• Стандартный 40-контактный разъем GPIO, подключаемый напрямую к Jetson Nano
• Релейный компонент с максимальной нагрузкой: ≤5A 250 В переменного тока или ≤5A 30 В постоянного тока
• Изоляция оптопарой для более стабильной работы платы
• Встроенные индикаторы для контроля рабочего состояния реле
• Контакты управления реле настраиваются с помощью перемычек.
• Акриловая нижняя панель, изолирующая Jetson Nano от платы расширения с реле
• Поставляется с ресурсами для разработки и руководством пользователя (примеры python и python-bottle)

Назначение элементов платы:

1. Разъем 40PIN GPIO
2. Винтовые клеммы реле
3. Компоненты реле
4. Оптопары
5.  Индикаторы срабатывания реле
6. Индикатор питания
7. Перемычки выбора контакта управления реле

Благодаря перемычкам и индикаторам работы легко визуально отслеживать режим работы реле. Индикаторные светодиоды загораются в режиме, когда замкнут нормально открытый контакт реле, а гаснут, когда нормально открытый контакт размыкается и замыкается нормально закрытый контакт реле.

Оптопары защищают управляющие низковольтные элементы платы от влияния силовых элементов.

Защитная панель-накладка защищает от контактов с высоковольтными элементами.

Назначение разъемов:

3.3V power supply — напряжение питания 3.3В

5V power supply — напряжение питания 5В

Ground — земля

Channel 1 — Канал 1

Channel 2 — Канал 2

Channel 3 — Канал 3

В комплект поставки входит:

1. Модуль Jetson Nano 3-CH Relay  - 1 шт.

2. Акриловая панель - 1 шт.

3. Набор крепежа - 1 шт.

Вес: 0.087 кг
