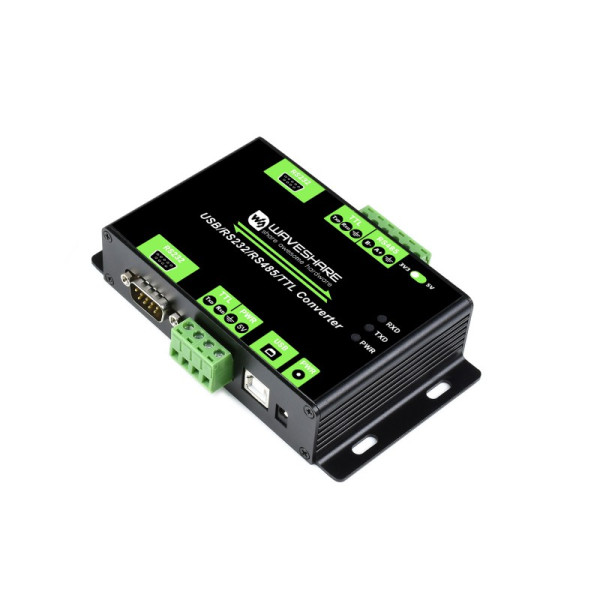

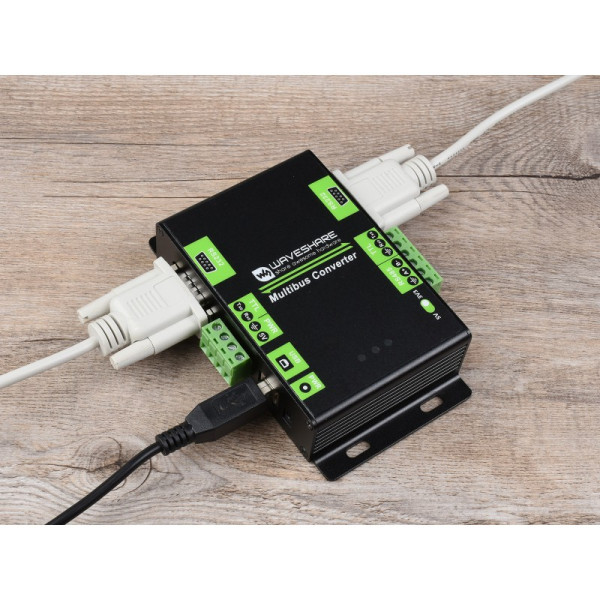

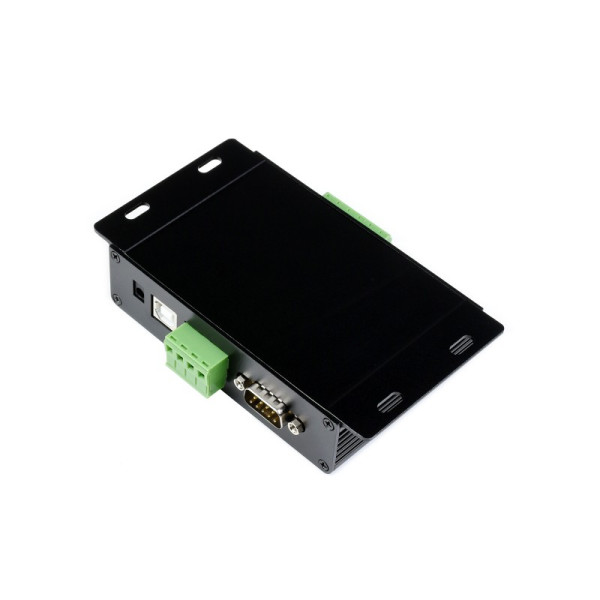

Адаптер USB/RS232/RS485/TTL Converter (21411)

Адаптер USB/RS232/RS485/TTL Converter (21411) – это устройство, предназначенное для обеспечения коммуникации между разными промышленными устройствами с разными интерфейсами связи, такими как USB, RS232, RS485 и TTL.

Он обеспечивает изолированность между этими интерфейсами связи, что позволяет предотвратить повреждение устройств в случае электрических разрядов или других помех. Кроме того, этот конвертер может работать в широком диапазоне температур, что позволяет использовать его в разных условиях.

Такое устройство полезно для инженеров, занимающихся разработкой и тестированием промышленных устройств, таких как контроллеры, сенсоры и другие электронные устройства. Он позволяет обеспечить коммуникацию между этими устройствами с разными интерфейсами связи, что облегчает их разработку и тестирование. Кроме того, такой конвертер может использоваться для обеспечения коммуникации между различными системами автоматизации и управления в промышленных условиях.

Основные особенности:

• Имеет оригинальный FT232RL для связи через USB, обеспечивает стабильную и надежную быструю связь и лучшую совместимость.
• Имеет встроенные схемы защиты от перенапряжения и тока (нет защиты между двумя источниками питания главного терминала)
• Имеет изоляцию встроенного источника питания, что обеспечивает стабильное изолированное напряжение, не требует дополнительного источника питания для изолированного терминала.
• Имеет встроенную целостную цифровую изоляцию для изоляции сигнала, надежная и устойчивая к помехам, низкое энергопотребление
• Имеет встроенный TVS (подавец переходного напряжения), эффективно подавляющий скачки напряжения и переходные скачки напряжения в цепи, а также молниезащиту и антистатическую
• Имеет встроенные предохранители и защитные диоды, обеспечивающие стабильность тока/напряжения, а также обеспечивают защиту от перенапряжения и улучшают устойчивость к ударам.
• Встроенный последовательный порт TTL 3,3 В и 5 В переключатель уровня напряжения позволяет пользователю выбрать уровень TTL терминала группы B

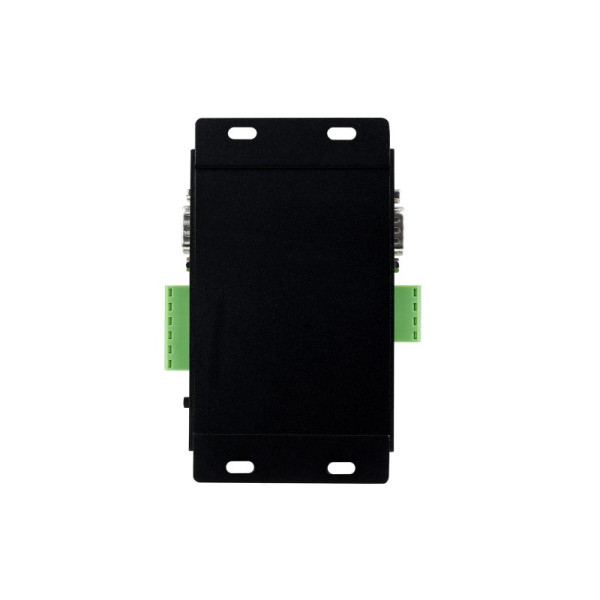

• Имеет прочный корпус из алюминиевого сплава.

Технические характеристики:

ТИП: Промышленный изолированный преобразователь с несколькими шинами USB/RS232/RS485/TTL
СКОРОСТЬ ДАННЫХ:

• 300 ~ 921 600 бит/с
• 300 ~ 600000 бит/с (от RS232 до RS232)

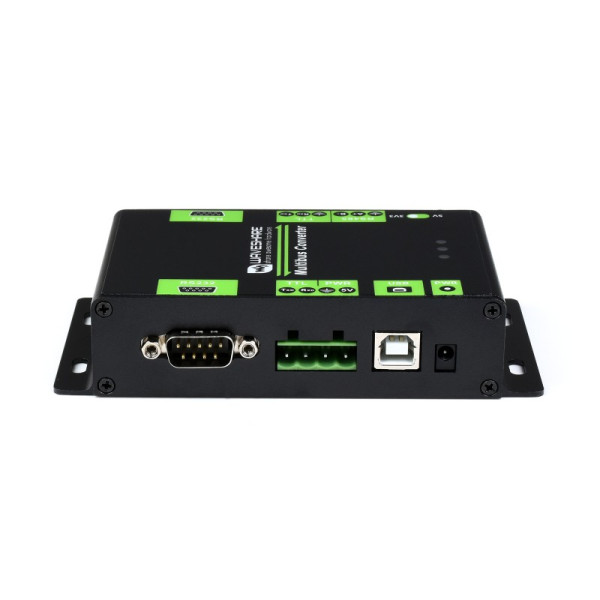

ГРУППА А
USB

• Рабочее напряжение: 5В
• Разъем: USB-B
• Защита: плавкая предохранитель 200 мА, изолированный выход

RS232

• Разъем: DB9 male
• Защита: TVS защита, подавление перенапряжения, ESD защита
• Режим передачи: точка-точка

TTL (UART)

• Рабочее напряжение: 5В
• Разъем: винтовая клемма
• Цокольовка: TXD, RXD, GND, 5V
• Защита: зажимной защитный диод, защита от перенапряжения, защита от обратного хода, ударопрочность, защита от помех

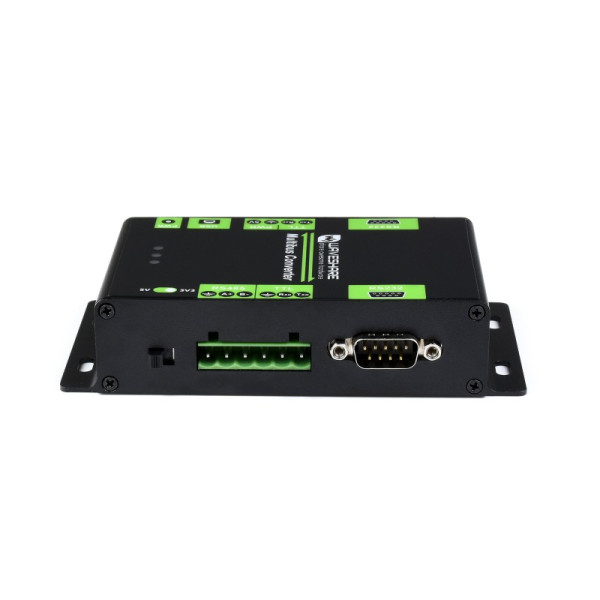

ГРУППА B
RS485

• Разъем: винтовая клемма
• Цокольовка: A+, B-, GND
• Управление направлением: аппаратное автоконтроль
• Защита: молниезащита, защита от перенапряжения, защита от электростатического разряда
• Режим передачи: точка-много точек (до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)

RS232

• Разъем: DB9 male
• Защита: TVS защита, подавление перенапряжения, ESD защита
• Режим передачи: точка-точка

TTL (UART)

• Рабочее напряжение: 3,3/5В
• Разъем: винтовая клемма
• Цокольовка: TXD, RXD, GND
• Защита: зажимной защитный диод, защита от перенапряжения, защита от обратного хода, ударопрочность, защита от помех

Рабочая температура: -25 ℃ ~ 85 ℃
Влажность: 5% RH ~ 95% RH
ПОДДЕРЖКА ОС: Windows 11/10/8.1/8/7/XP

Многопротокольное многошинное преобразование
Передача данных от терминалов группы A в группу B

Передача данных от терминалов группы B в группу A

Терминалы в одной группе не могут общаться друг с другом.
Терминалы в одной группе не могут отправлять данные одновременно, но одновременное получение разрешено.

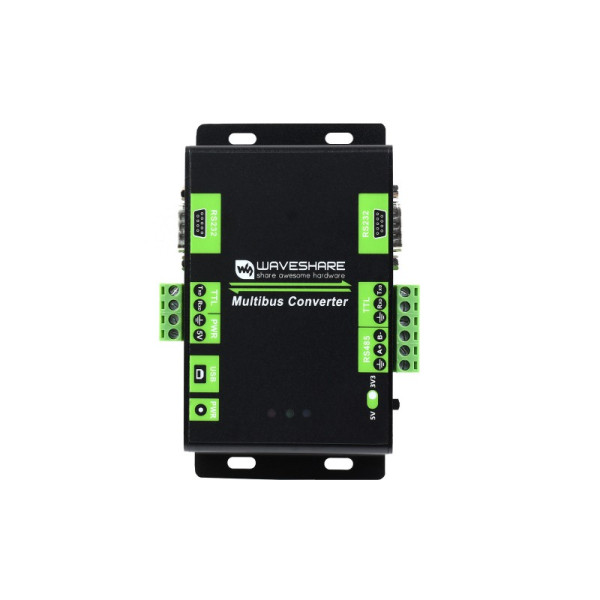

Индикаторы рабочего состояния
3 светодиодных индикатора для легкой проверки подключения питания и статуса сигнала TX/RX

1. PWR – горит красный когда подключено питание

2. TSD – мигает зеленый когда передаются данные

3. RXD – мигает синий когда получаются данные

Габаритные размеры:  128,8ммх 71,7мм х 28,13мм

Комплект поставки:

1. Multibus конвертер x1
2. Кабель USB (~1,2 м) x1

Вес: 0,245 кг
