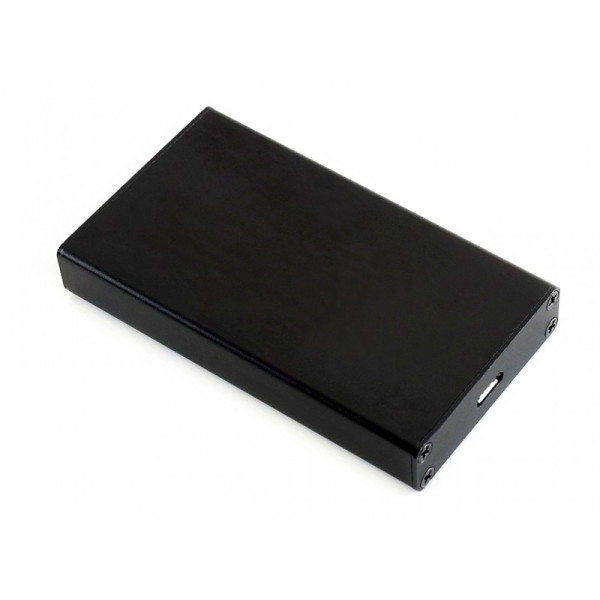

Программатор ATATMEL-ICE-C

Программатор ATATMEL-ICE-C в прочном корпусе из алюминиевого сплава от компании Waveshare является экономичным и эффективным набором для разработчиков, использующих мощный программатор Atmel-ICE. Основой набора является оригинальная печатная плата ATMEL-ICE-PCBA. Atmel-ICE-C обеспечивает такую ​​же функциональность и удобство использования, как и ATMEL-ICE Full Kit, он способен отлаживать и программировать микроконтроллеры Atmel SAM и AVR® на основе ARM® Cortex®-M со встроенной возможностью отладки.

Основные особенности:

• Поддерживает интерфейсы JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE
• Полная настройка исходного кода в Atmel Studio
• Поддерживает все встроенные контрольные точки целевого микроконтроллера (количество зависит от модуля OCD в целевом устройстве)
• До 128 программных точек остановки
• Рабочее напряжение от 1,62 до 5,5 В
• Питание от USB
• Обеспечивает как контактный разъем ARM Cortex Debug (10-контактный), так и контактный разъем AVR JTAG

Поддерживаемое программное обеспечение

Поддерживает работу с Atmel Studio 6.2 или более поздней версией
Непосредственно поддерживает ICC8AVR или более новую версию
Поддерживает программирование файлов HEX, сгенерированных ICCAVR, CVAVR, IAR и т.д.

Поддерживаемые устройства

Программирование и отладка на чипе всех 32-разрядных микроконтроллеров Atmel AVR на интерфейсах JTAG и aWire
Программирование и отладка на чипе всех устройств семейства Atmel AVR XMEGA® на 2-проводных интерфейсах JTAG и PDI
Программирование JTAG и SPI и отладка всех 8-разрядных микроконтроллеров Atmel AVR с поддержкой OCD на интерфейсах JTAG или debugWIRE
Программирование и отладка всех микроконтроллеров Atmel SAM ARM Cortex-M на основе интерфейсов SWD и JTAG
Программирование всех 8-разрядных микроконтроллеров Atmel tinyAVR® с поддержкой интерфейса TPI

Технические характеристики:

ИНТЕРФЕЙСНОЕ НАПРЯЖЕНИЕ: 1,62 В ~ 5,5 В
JTAG CLOCK: 32 кГц ~ 7,5 МГц
PDI CLOCK: 32 кГц ~ 7,5 МГц
СКОРОСТЬ НАСТРОЙКИ: 4 Кбит/с ~ 0,5 Мбит/с
СКОРОСТЬ ПЕРЕДАЧИ: 7,5 Кбит/с ~ 7 Мбит/с
ЧАСТОТА SPI: 8 кГц ~ 5 МГц
SWD CLOCK: 32 кГц ~ 2 МГц
ИНТЕРФЕЙС ПК: USB 2.0

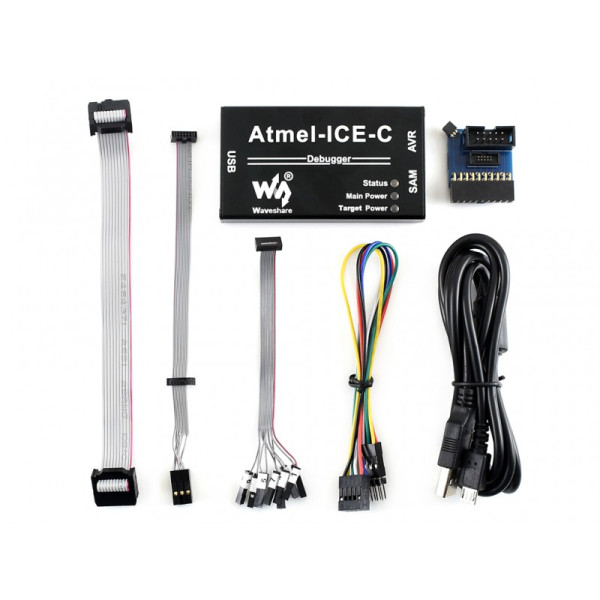

В комплекте поставки:

1. Блок Atmel-ICE-C x1
2. Штекер USB типа A – кабель micro B x1
3. Плоский кабель IDC с 10-контактным разъемом 50 mil и 6-контактным разъемом 100 mil x1
4. Многофункциональная адаптерная плата x1
5. 10-контактный плоский кабель x1
6. 10pin 100mil кабель squid x1
7. 6-контактный на 10-контактный кабель ISP x1

Вес: 0,129кг

Альтернативные наборы для Atmel-ICE от Waveshare:

Atmel-ICE: включает в себя весь официальный полный комплект Atmel-ICE и дополнительный бесплатный 6/10-контактный ISP кабель.
Atmel-ICE-B2: включает все из официального комплекта Atmel-ICE Basic Kit, а также больше адаптеров и кабелей от Waveshare, обеспечивает те же функции, что и Atmel-ICE Full Kit по более низкой цене.
Atmel-ICE-C: использует оригинальную плату Microchip ATMEL-ICE-PCBA, имеет корпус из алюминиевого сплава.
