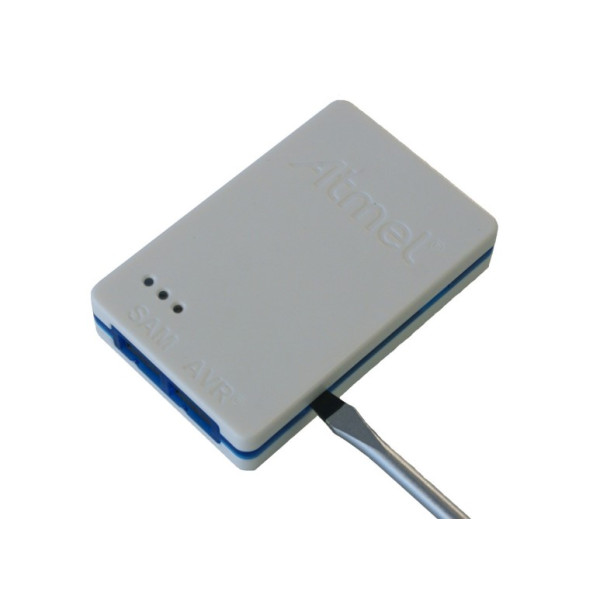

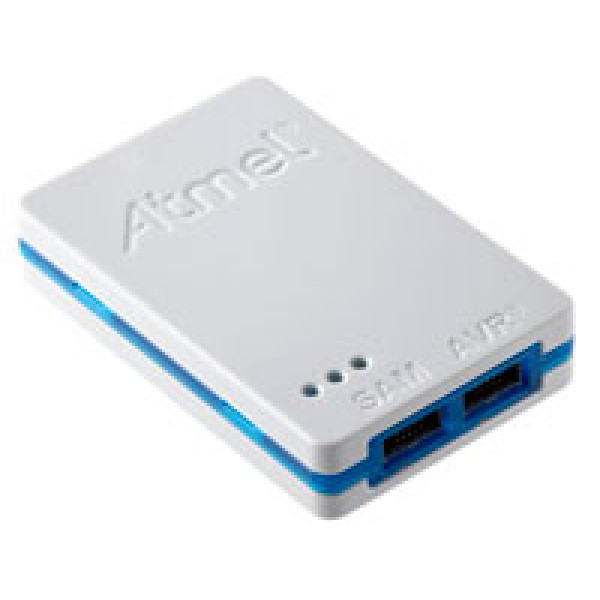

Программатор ATATMEL-ICE-BASIC

Программатор ATATMEL-ICE-BASIC – это комплект, включающий программатор ATMEL-ICE – мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel® SAM и Atmel AVR® на базе ARM® Cortex®-M с возможностью отладки на кристалле от компании Microchip, и необходимые для работы кабели.

Особенности программатора Atmel-ICE:

Полностью совместим с Atmel Studio
• Поддерживает программирование и отладку всех 32-разрядных микроконтроллеров Atmel AVR UC3
• Поддерживает программирование и настройку всех 8-разрядных устройств AVR XMEGA
• Поддерживает программирование и настройку всех 8-разрядных Atmel megaAVR® и маленьких устройств AVR с OCD
• Поддерживает программирование и отладку всех микроконтроллеров на базе SAM ARM Cortex-M
• Целевой диапазон рабочего напряжения от 1,62 В до 5,5 В
• Потребляет менее 3 мА от целевого VTref при использовании интерфейса debugWIRE и менее 1 мА для всех других интерфейсов
• Поддерживает тактовые частоты JTAG от 32 кГц до 7,5 МГц.
• Поддерживает тактовые частоты PDI от 32 кГц до 7,5 МГц
• Поддерживает скорость передачи данных debugWIRE от 4 Кбит/с до 0,5 Мбит/с
• Поддерживает скорость передачи Wire от 7,5 Кбит/с до 7 Мбит/с
• Поддерживает тактовые частоты SPI от 8 кГц до 5 МГц
• Поддерживает скорость передачи данных UPDI до 750 кбит/с
• Поддерживает тактовые частоты SWD от 32 кГц до 10 МГц.
• Высокоскоростной хост-интерфейс USB 2.0
• Захват последовательной трассы ITM со скоростью до 3 МБ/с
• Поддерживает интерфейсы DGI SPI и USART, когда не выполняется настройка или программирование
• Поддерживает 10-контактный 50-mil JTAG разъем с AVR и Cortex. Стандартный кабель датчика поддерживает 6-контактные разъемы AVR ISP/PDI/TPI 100-mil, а также 10-контактные 50-mil. Доступный адаптер для поддержки 6-контактных 50-mil, 10-контактных 100-mil и 20-контактных 100-mil разъемов.
• Доступно несколько вариантов комплекта с разными кабелями и адаптерами.

Системные требования

Для работы с Atmel-ICE необходимо установить на компьютере внешнюю среду отладки Atmel Studio версии 6.2 или более позднюю.
Atmel-ICE следует подключить к главному компьютеру с помощью поставляемого USB-кабеля или сертифицированного кабеля Micro-USB.

Питание Atmel-ICE

Atmel-ICE питается от USB. Для его работы требуется менее 100 мА, поэтому можно питать его через концентратор USB. Светодиодный индикатор питания горит, когда устройство подключено к сети.

Если программатор подключен, но не осуществляется активного сеанса программирования или отладки, устройство переходит в режим низкого энергопотребления, чтобы сохранить заряд батареи компьютера. Atmel-ICE нельзя отключить – его следует полностью отключить, когда он не используется.

Подключение к компьютеру

Atmel-ICE обменивается данными в основном с помощью стандартного интерфейса HID и не требует специального драйвера на главном компьютере. Для использования расширенных функций шлюза данных Atmel-ICE обязательно установите драйвер USB на главном компьютере. Это делается автоматически при установке внешнего программного обеспечения, бесплатно предоставляемого Atmel. Дополнительную информацию или загрузить новую версию программного обеспечения можно получить на официальном веб-сайте производителя.

Atmel-ICE необходимо подключить к свободному порту USB на главном компьютере с помощью входящего в комплект USB-кабеля или соответствующего сертифицированного кабеля микро-USB. Atmel-ICE содержит контроллер, совместимый с USB 2.0, и может работать как в полноскоростном, так и высокоскоростном режимах. Чтобы получить наилучшие результаты, подключите Atmel-ICE непосредственно к высокоскоростному концентратору, совместимому с USB 2.0, на главном компьютере с помощью входящего в комплект кабеля.

Подключение и работа программатора подробно описаны в Руководстве пользователя, которое можно загрузить (см. справа на этой же странице) в виде PDF-файла.

Программатор ATATMEL-ICE можно заказать нужными вам частями в виде комплектов ATMEL-ICE-ххх, в состав которых входят элементы, наилучшим образом удовлетворяющие ваши потребности. Содержимое комплектов для Atmel-ICE:

ATATMEL-ICE (full kit):

1. Программатор в пластиковом корпусе,
2. USB-кабель,
3. 10-контактный разъем squid,
4. Плоский кабель (10-контактный разъем 50mil и 6-контактный разъем 100mil)
5. Адаптерная плата (20-контактный разъем 100mil, 6-контактный разъем 50mil и 10-контактный разъем 100mil)

ATATMEL-ICE-BASIC (basic kit):

1. Программатор в корпусе,
2. USB-кабель
3. Плоский кабель (10-контактный разъем 50mil и 6-контактный разъем 100mil)

ATATMEL-ICE-PCBA (PCBA kit):

1. Печатная плата для основного блока, без кабелей

ATATMEL-ICE-ADPT (adapter kit):

1. 10-контактный кабель squid,
2. Плоский кабель (10-контактный разъем 50mil и 6-контактный разъем 100mil)
3. Адаптерная плата (20-контактный разъем 100mil, 6-контактный разъем 50mil и 10-контактный разъем 100mil)

ATATMEL-ICE-CABLE (cable kit):

1. Плоский кабель (10-контактный разъем 50mil и 6-контактный разъем 100mil)

В комплекте поставки ATATMEL-ICE-BASIC:

1. Программатор в пластиковом корпусе х1
2. Кабель USB х1
3. Плоский кабель (10-контактный разъем 50mil и 6-контактный разъем 100mil)
