Адаптер 2-CH UART To Ethernet

Name: Адаптер 2-CH UART To Ethernet
Brand: Waveshare
SKU: 20655
Price: 839 UAH
Availability: OutOfStock

Все о товаре

Характеристики

Отзывов

Вопросы

Информация

Нет в наличии

Код Товара: 20655

Производитель: Waveshare

Отзывы: 0

839 грн.

Характеристики: (Смотреть все)

Предназначение

обеспечивает простой способ связи между UART TTL и RJ45 Ethernet

Совместимость

Raspberry Pi 4 Model B, Raspberry Pi 3 Model B/B+, Raspberry Pi 3 Model A+, Raspberry Pi 2 Model B/B+, Raspberry Pi 1 Model B/B+, Raspberry Pi 1 Model A+, Raspberry Pi Zero/Zero W, Raspberry Pi Pico, RPi Compute Module 4, Jetson Nano, Jetson Nano 2G, DragonBoard 410C

Тип

Адаптер

Описание

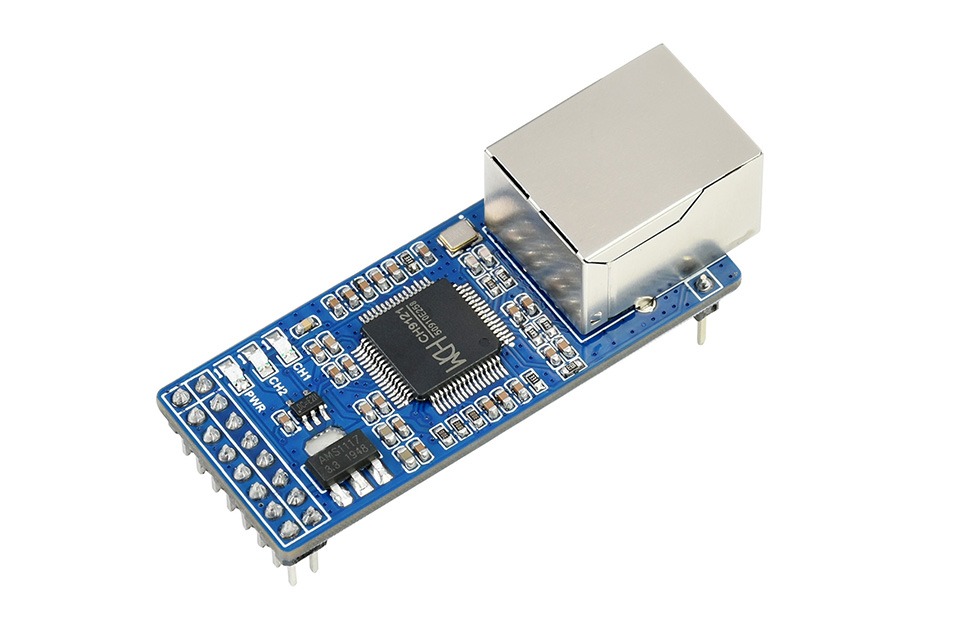

Адаптер 2-CH UART To Ethernet (20655) с двухканальным интерфейсом UART TO ETH обеспечивает простой способ связи между UART TTL и RJ45 Ethernet, обеспечивая прозрачную двустороннюю передачу данных.

Адаптер 2-CH UART To Ethernet - фото 1

Особенности

2-CH UART TO ETH обеспечивает простой способ связи между UART TTL и RJ45 Ethernet, позволяя двунаправленную прозрачную передачу данных. Он прост в использовании, а также обладает такими характеристиками, как высокая скорость передачи данных, низкое энергопотребление, высокая стабильность, защита и безопасность.
Встроенный Ethernet MAC и PHY уровни
Двунаправленная прозрачная передача данных между UART и Ethernet
10/100M, полный дуплекс/полудуплексный интерфейс Ethernet с автоматическим согласованием, совместимый со стандартом 802.3
Auto-MDI/MDIX, автоматическое определение и переключение типа кабеля
Поддерживает автоматическое получение IP-адреса DHCP и доступ к домену DNS
Конфигурация сетевых параметров, таких как режим работы микросхемы, порт, IP, с помощью программного обеспечения хост-компьютера или команды UART
Четыре режима работы: TCP КЛИЕНТ, TCP СЕРВЕР, UDP КЛИЕНТ, UDP СЕРВЕР
Одновременная работа 2-CH UART, автономная прозрачная передача для каждого канала
Полный дуплекс или полудуплексный связь UART, поддерживает автоматический переключатель RS485 RX/TX
Поддержка программного обеспечения виртуального последовательного порта (предоставляется)
Поддержка механизма KEEPALIVE
Поставляется с ресурсами для разработки и инструкцией (примеры для Pico/Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение	3,3V \ 5V	Рабочий ток	140mA
Режим работы	TCP \ UDP	Скорость передачи данных	300bps ~ 921.6Kbps
Уровень TTL UART	3,3V \ 5V совместимый	Температура хранения	-55℃ ~ 125℃
Рабочая температура	-40℃ ~ 85℃	Габариты	53.00mm - 22.00mm

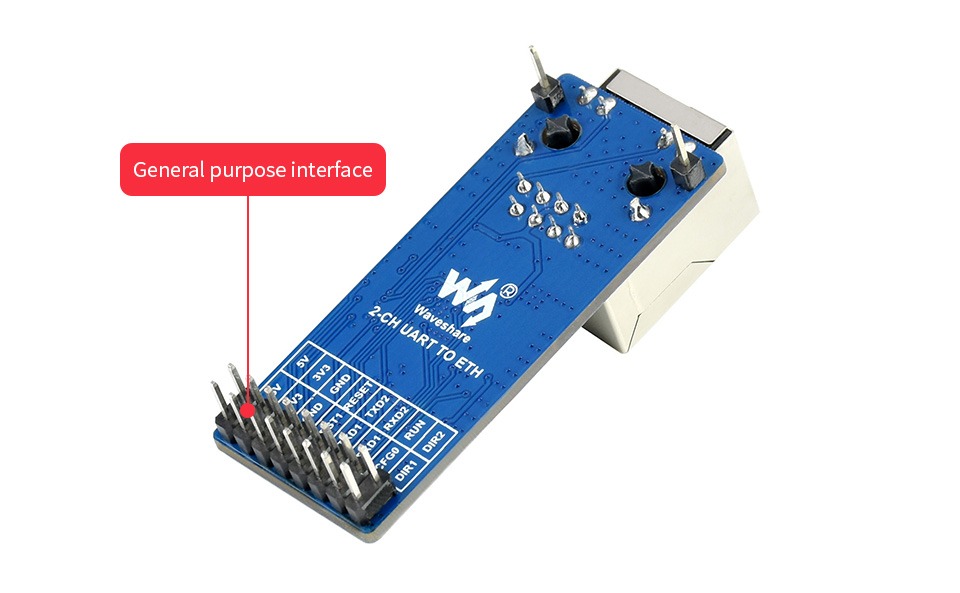

Интерфейс управления

Поддерживает хост-платы, включая Raspberry Pi/Arduino/STM32...

Адаптер 2-CH UART To Ethernet - фото 2

Варианты применения

Двунаправленная передача информации между UART TTL и проводным Ethernet

Адаптер 2-CH UART To Ethernet - фото 3

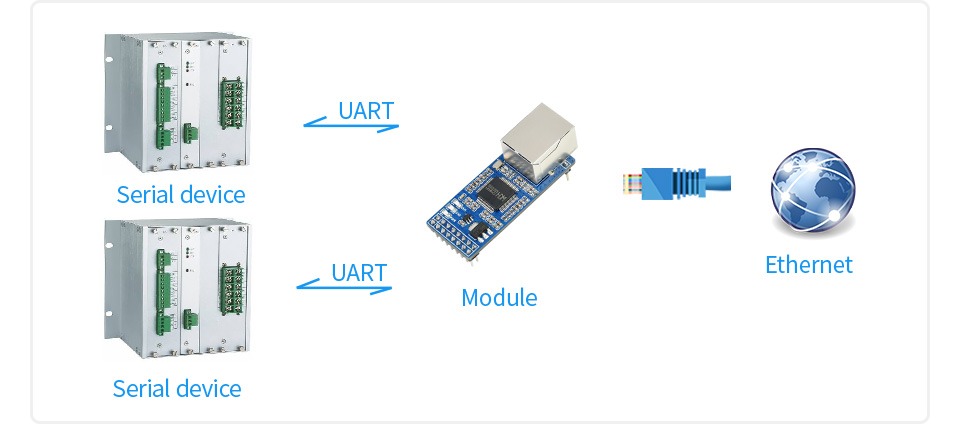

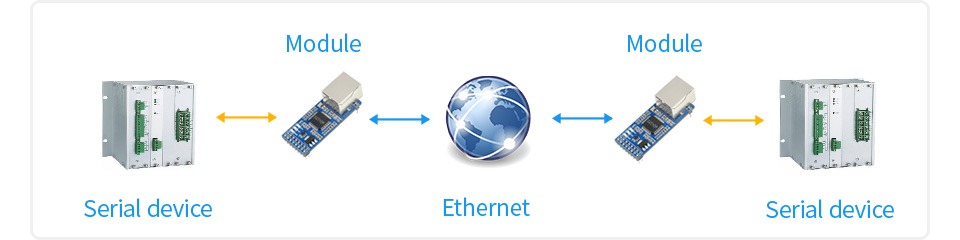

Увеличение интервала связи между последовательными устройствами

Адаптер 2-CH UART To Ethernet - фото 4

Удаленное управление несколькими последовательными клиентскими устройствами через один веб-сервер

Адаптер 2-CH UART To Ethernet - фото 5

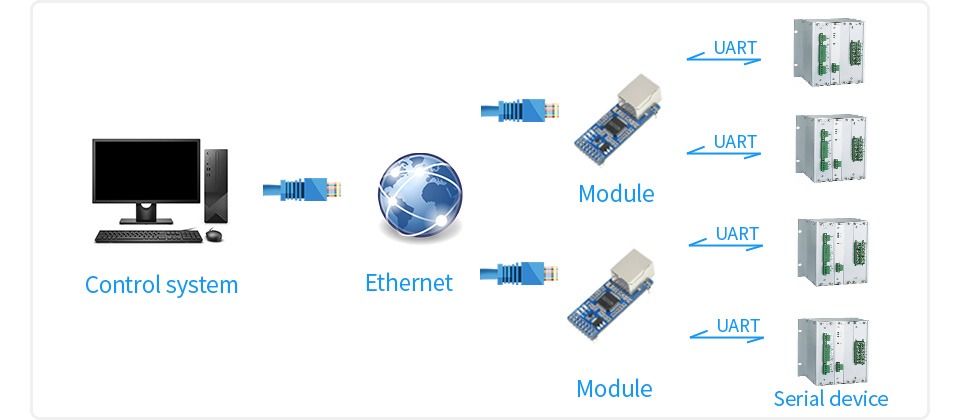

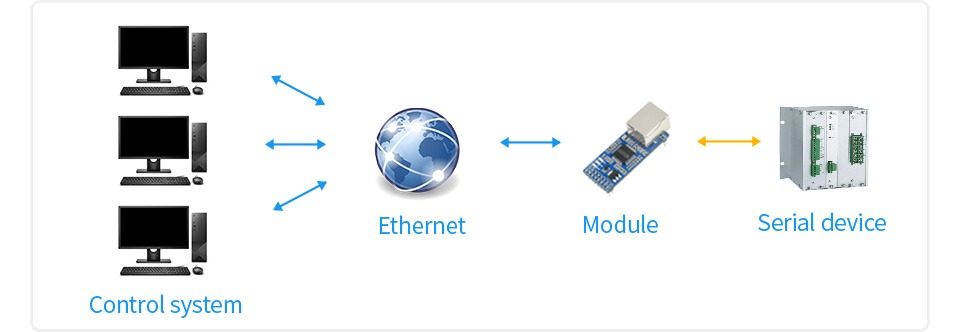

Удаленное управление последовательным сервером с помощью нескольких веб-клиентов

Адаптер 2-CH UART To Ethernet - фото 6

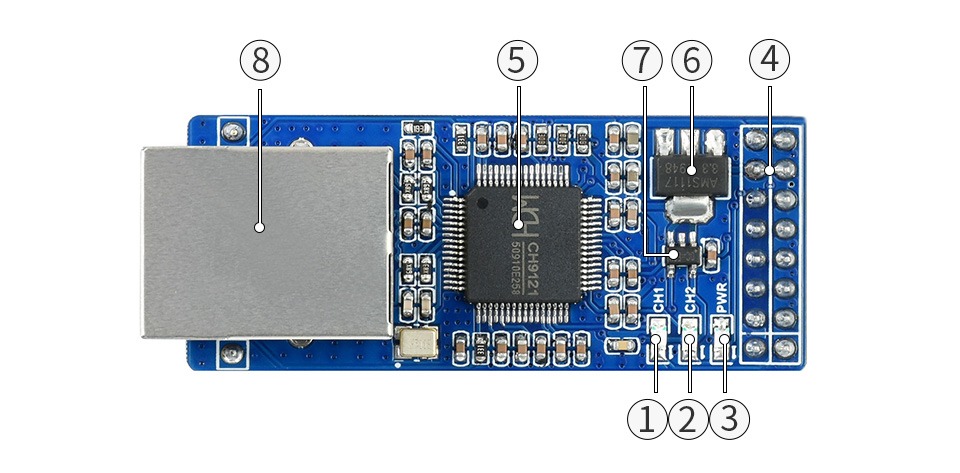

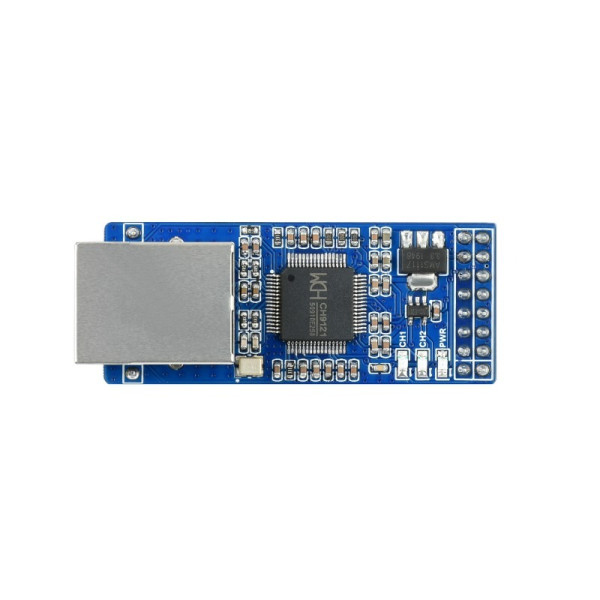

Что находится на плате Адаптер 2-CH UART To Ethernet - фото 7

Индикатор состояния соединения UART 1
Индикатор состояния соединения UART 2
Индикатор питания
Управляющие выводы CH9121
Драйвер CH9121
AMS1117-3.3V микросхема источника питания
RT9193-18GB микросхема источника питания
Ethernet порт

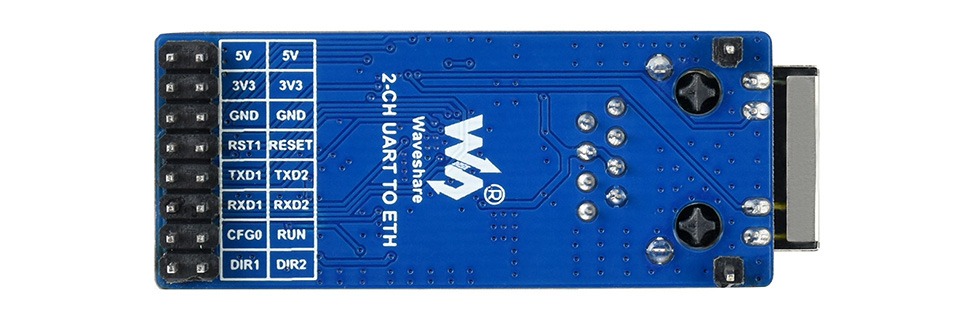

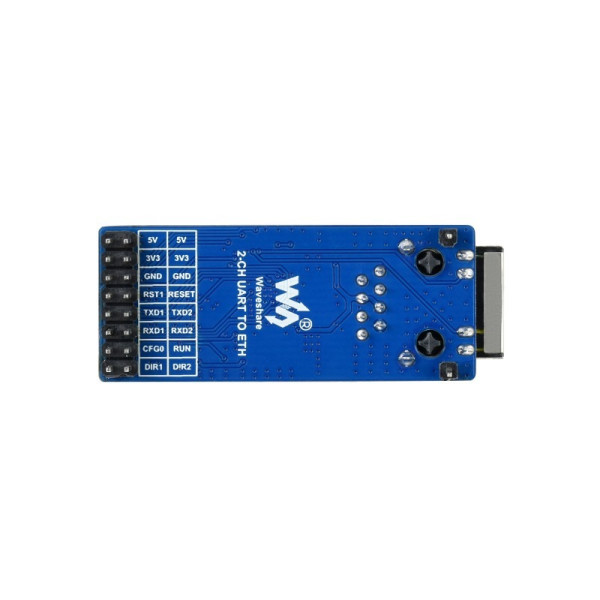

Определение разъема подключения

Адаптер 2-CH UART To Ethernet - фото 8

5V / 3V3

позитивное питание, используйте любой пин 5V/3.3V для питания

GND

земля

RST1

вход внешнего сброса, активен при низком уровне

RESET

восстановление до заводских настроек, обнаруживается при включении чипа, активен при низком уровне

TXD1

TXD2

асинхронный выход данных UART 1 (активен по умолчанию)

асинхронный выход данных UART 2 (неактивен по умолчанию)

RXD1

RXD2

асинхронный вход данных UART 1 (активен по умолчанию)

асинхронный вход данных UART 2 (неактивен по умолчанию)

CFG0

режим конфигурации UART, низкий уровень для входа в конфигурацию, высокий уровень для выхода из конфигурации

RUN

индикатор состояния работы

DIR1

переключатель RX/TX UART 1 RS485 (подключается к внешнему контроллеру RS485)

DIR2

переключатель RX/TX UART 2 RS485 (подключается к внешнему контроллеру RS485)

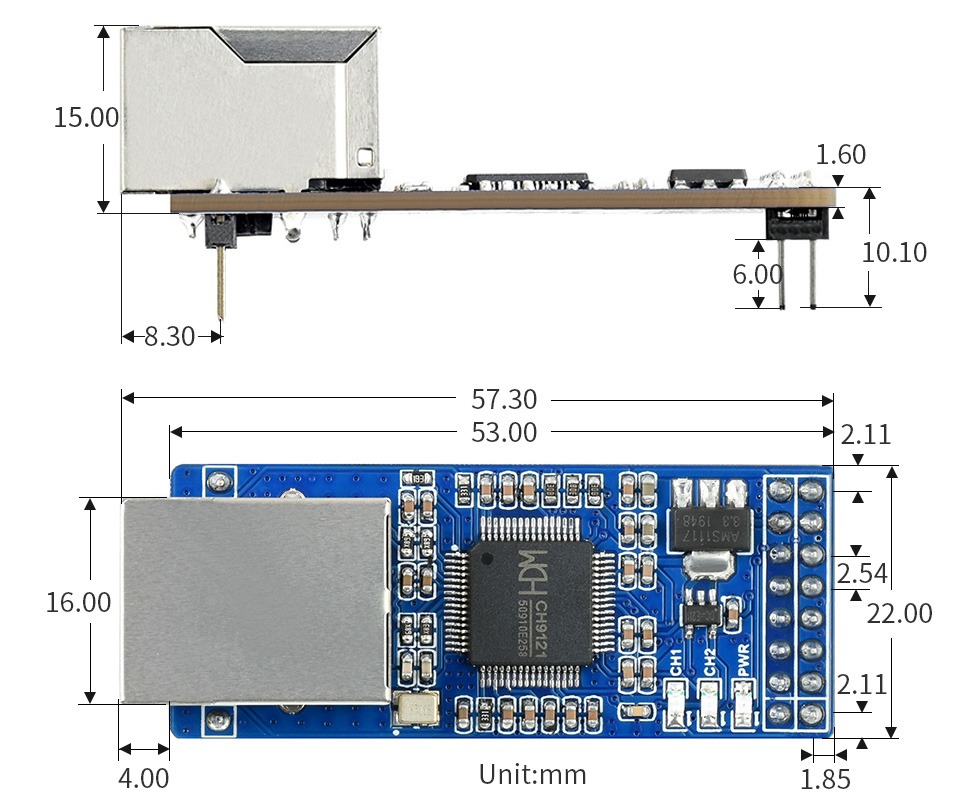

Габариты

Адаптер 2-CH UART To Ethernet - фото 9

Комплектация

1. Плата 2-CH UART To Ethernet х 1 Адаптер 2-CH UART To Ethernet - фото 10
