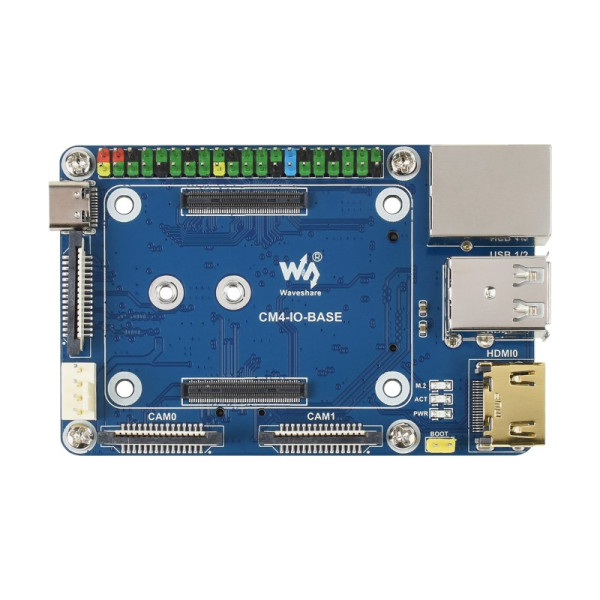

Raspberry Pi Compute Module 4 I/O Mini Base Board (B) (19602)

Код товару: 19602

Виробник: Waveshare

Відгуки: 0

1 230 грн.

Купити в 1 клік:

Характеристики: (Дивитись усі)

Гарантійний термін

12 міс.

Опис

Raspberry Pi Compute Module 4 I / O Mini Base Board (19602) — базова плата для роботи з обчислювальним модулем Raspberry Pi Compute Module 4, яка надає можливість користуватися усіма фізичними роз'ємами інтерфейсів, закладеними в конструкції цього обчислювального модуля, в тому числі мережевих RJ45, HDMI, роз'ємами камери і дисплея, USB, ну і звичайно повнорозмірним GPIO 40Pin з кольоровим маркуванням. По суті виходить зібраний аналог Raspberry Pi 4В, що має понад те вбудований тримач для батареї і роз'єм М.2 для підключення NVME SSD.

Елементи конструкції:

Роз'єм CM4 підходить для всіх варіантів Compute Module 4
Роз'єм живлення / програмування. Джерело живлення 5 В / 2,5 А або використовується для запису eMMC
Порт дисплея MIPI DSI
Роз'єм для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
2x порта камери MIPI CSI
Роз'єм HDMI0. Порт HDMI0, підтримує виведення до 4K 30 кадрів в секунду
2 порти USB 2.0 для підключення різних USB-пристроїв
Роз'єм Gigabit Ethernet RJ45 з підтримкою мережі 10/100/1000 Мбіт / с
Індикатор M.2 для індикації робочого стану інтерфейсу M.2
Індикатор ACT для індикації робочого стану Raspberry Pi
Індикатор PWR для індикації живлення Raspberry Pi від блоку живлення
Вибір BOOT (ЗАВАНТАЖЕННЯ):
перемичка закорочена: CM4 буде завантажуватися через інтерфейс USB-C
перемичка відкрита: CM4 буде завантажений з карти eMMC або Micro SD
Роз'єм 40PIN GPIO
Слот для підключення карти Micro SD з попередньо записаними даними (ТІЛЬКИ варіант Lite)
Роз'єм HDMI1 FFC. Порт HDMI1, підтримує висновок 4K 30 кадрів в секунду
Роз'єм USB 2.0 FFC можна підключити через перехідник
FE1.1S. Чіп USB HUB, що розширює один порт USB до 4-х портів
Слот M.2 підтримує різні типи твердотільних накопичувачів NVME або комунікаційні модулі з інтерфейсом PCIE M.2 KEY-M
Чіп RTC дозволяє виконувати функції, пов'язані з RTC, такі як пробудження, вимикання, перезавантаження і т. Д.
Вибір переривання RTC
PI-RUN: перезавантаження CM4 при перериванні RTC
GN-EN: відключення CM4 при перериванні RTC
D4: висновок D4 спрацьовує при перериванні RTC
EMC2301 контролер вентилятора, для регулювання / вимірювання швидкості
Тримач батареї RTC для круглої батареї тип CR1220

Габаритні розміри: 85мм х 56мм

До комплекту поставки входять:

Базова плата CM4-IO-BASE-B - 1 шт.
Гвинт для кріплення SSD - 1 шт.

Вага: 0.049 кг

Raspberry Pi Compute 4 I/O Mini Base Board (B): гнучка основа ваших проєктів

Надійна і водночас компактна плата є запорукою створення вдалого проєкту. Саме такою є Raspberry Pi Compute Module 4 I/O Mini Base Board (B). Базова плата легко інтегрується у модуль у прототипи чи готові пристрої.

Raspberry Module: особливості та переваги версії (B)

На відміну від інших варіантів, ця модифікація плати орієнтована на баланс між функціональністю та розмірами. Вона надає розробникам усі необхідні інтерфейси для роботи з периферією та мережевими підключеннями, зберігаючи зручність використання.

Особливості:

дає можливість користуватися усіма можливими фізичними роз’ємами інтерфейсів — мережевим RJ45, HDMI, роз'ємами камери й дисплея, USB, повнорозмірним GPIO 40Pin з кольоровим маркуванням;
гігабітний Ethernet з підтримкою мережі 10/100/1000 Мбіт/с;
компактний дизайн для вбудованих рішень;
EMC2301 контролер вентилятора для регулювання, вимірювання швидкості.

У стандартному наборі постачається сама базова плата та гвинт для кріплення. Для повноцінної роботи можна додатково встановити інші аксесуари (кабелі живлення, дисплей, периферійні модулі).
