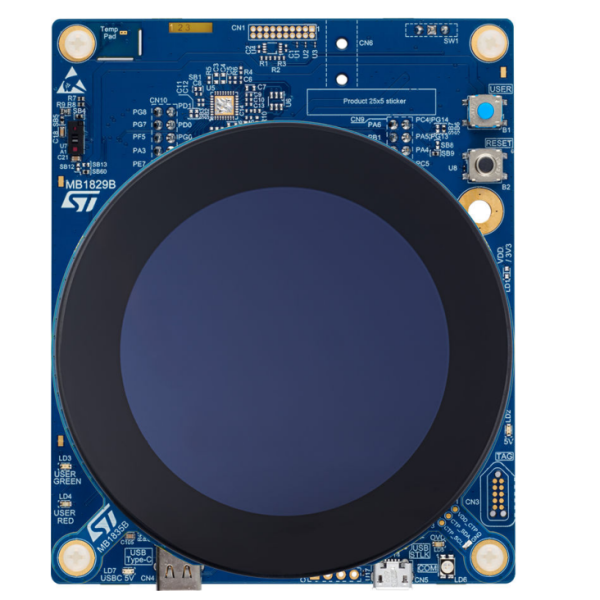

STM32U5G9J-DK1

STM32U5G9J-DK1 – це розробницька платформа, яка містить енергоефективний мікроконтролер STM32U5G9NJH6Q, на базі Arm® Cortex®‑M33 з Arm® TrustZone® від компанії STMicroelectronics. Цей мікроконтролер є частиною серії STM32U5 і має низьку споживання енергії, високу продуктивність та широкі можливості для підключення до мережі Інтернет речей (IoT).

Discovery kit з STM32U5G9NJH6Q MCU містить все необхідне для розробки і тестування програмного забезпечення для STM32U5G9NJH6Q, включаючи мікроконтролер, роз'єм USB, роз'єм Ethernet, роз'єм для SD-карт, роз'єм для розширення плати і датчики. Вона також має інтегровану відладочну плату з програмним забезпеченням для зручної розробки та налагодження програмного забезпечення.

Використовуючи інноваційні функції, орієнтовані на наднизьке енергоспоживання, 3 Мбайт вбудованої пам’яті SRAM, 4 Мбайт вбудованої флеш-пам’яті та багаті графічні функції, комплект STM32U5G9J-DK1 Discovery дозволяє користувачам легко створювати прототипи додатків із найсучаснішою енергією. ефективність, а також забезпечення приголомшливої та оптимізованої візуалізації графіки за допомогою 2.5D NeoChrom Accelerator, Chrom-ART Accelerator і Chrom-GRC™ MMU.

Повний спектр апаратних функцій, доступних на платі, допомагає користувачам покращити розробку додатків шляхом оцінки всіх периферійних пристроїв, таких як 2,47-дюймовий RGB 480 × 480 пікселів круглий РК-модуль TFT з інтерфейсом MIPI DSI® і ємнісною сенсорною панеллю, USB Type-C® HS, пристрій флеш-пам’яті Octo‑SPI, пристрій пам’яті Hexadeca‑SPI PSRAM, пристрій флеш-пам’яті eMMC, датчик часу польоту та виявлення жестів, датчик температури та два дворядні гнучкі роз’єми розширення з кроком 2,54 мм для легке створення прототипів за допомогою дочірніх плат для конкретних програм (USART, LPUART, два SPI, SAI, три I2C, SDMMC, АЦП, таймери та GPIO).

Набір STM32U5G9J-DK1 Discovery інтегрує вбудований налагоджувач і програматор STLINK-V3E для мікроконтролера STM32 з мостом віртуального COM-порту USB і поставляється з пакетом STM32CubeU5 MCU Package, який надає комплексну програмну бібліотеку STM32 HAL, а також різне програмне забезпечення. приклади.

Основні характеристики:

• Енергоефективний мікроконтролер STM32U5G9NJH6Qна основі ядра Arm® Cortex®‑M33 з Arm® TrustZone®, що містить 4 Мбайт флеш-пам’яті, 3 Мбайт SRAM і SMPS у пакеті TFBGA216

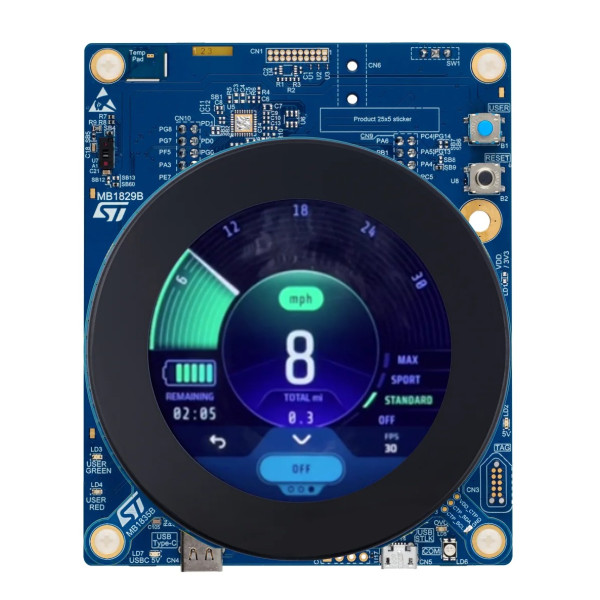

• Вбудований 2,47" RGB 480 × 480 пікселів TFT круглий РК-модуль з глибиною кольору 16,7 МБ, з інтерфейсом MIPI DSI® 2 смуги даних і ємнісною сенсорною панеллю
• USB Type-C® з інтерфейсом USB 2.0 HS, тільки приймач
• Система з низьким енергоспоживанням, розроблена лише для VDD на 1,8 В
• Вбудовані MEMS датчики від STMicroelectronics
  • Датчик часу польоту та виявлення жестів
  • Температурний сенсор
• 512-Мбітна флеш-пам'ять Octo-SPI NOR
• 512-Мбіт Hexadeca-SPI PSRAM
• 4 ГБ флеш-пам’яті eMMC
• Два світлодіоди користувача
• Кнопки користувача та скидання
• Роз'єми плати:
  • USB ST-LINK Micro-B
  • USB Type-C®
  • Два дворядних роз’єми розширення з кроком 2,54 мм для додаткового прототипування периферійних пристроїв
  • MIPI10
  • 10-контактний роз’єм Tag‑Connect™
• Різні варіанти джерел живлення: ST-LINK USB VBUS, роз'єм USB або зовнішні джерела
• Вбудований налагоджувач/програматор STLINK-V3E з можливістю повторного перерахування USB: накопичувач, віртуальний COM-порт і порт налагодження
• Комплексні бібліотеки безкоштовного програмного забезпечення та приклади доступні з пакетом MCU STM32CubeU5
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM і STM32CubeIDE

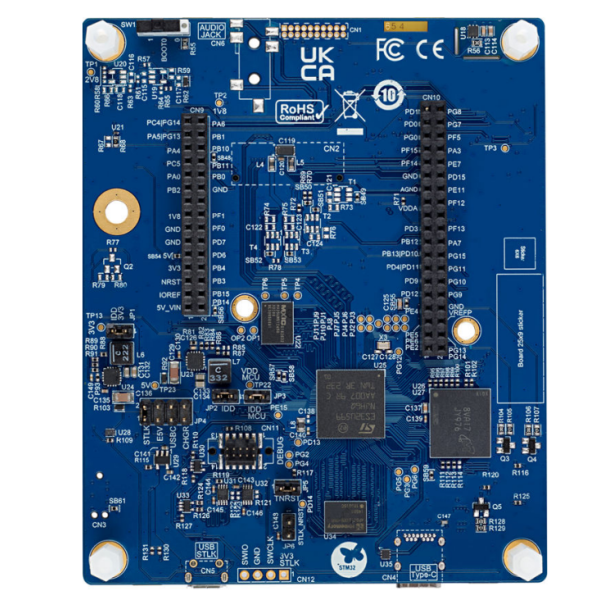

Інтерфейси та елементи плати:

Габаритні розміри:  110мм х 90мм
