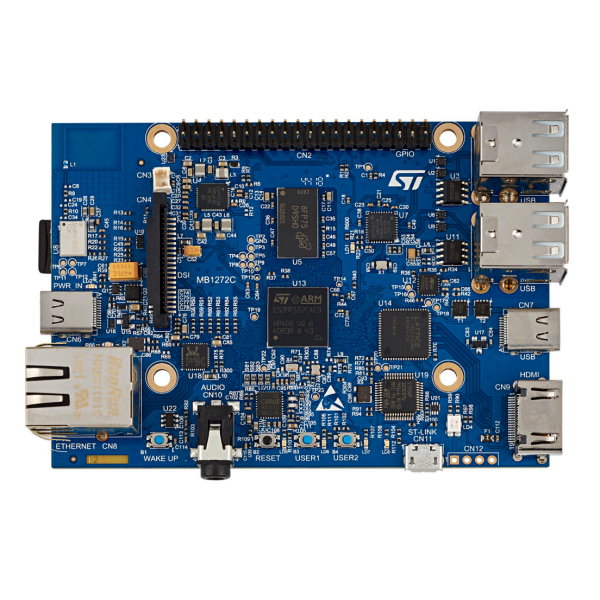

STM32MP157F-DK2

STM32MP157F-DK2 – це платформа розробки, яка базується на мікроконтролері STM32MP157F. Цей мікроконтролер має подвійне ядро Cortex-A7 з тактовою частотою 650 МГц і ядро Cortex-M4 з тактовою частотою 209 МГц.

Ця платформа розробки застосовується для створення вбудованих систем різної складності, наприклад, для розробки IoT-пристроїв, систем автоматизації, медичного обладнання та інших. Вона має вбудовану оперативну пам'ять DDR3L, флеш-пам'ять eMMC, мікрофон, аудіокодек, Wi-Fi та Bluetooth модулі, Ethernet-контролер, порти USB та HDMI.

STM32MP157F-DK2 також має ряд роз'ємів для підключення до зовнішніх пристроїв, наприклад, мікрофонів, динаміків, камер, датчиків та інших периферійних пристроїв. Для програмування та налагодження на платформі використовуються різноманітні інструменти, включаючи SDK та інші засоби розробки, що надаються виробником.

Платформа використовує можливості підвищеної частоти 800 МГц мікропроцесорів серії STM32MP1, щоб дозволити користувачам розробляти програми за допомогою програмного забезпечення STM32 MPU OpenSTLinux Distribution (наприклад, STM32MP1Starter) для головного процесора та програмного забезпечення STM32CubeMP1 для співпроцесора.

Вони оснащені 16-розрядним DDR3L 4 Гбіт на 533 МГц, MIPI DSI® 2 смуги на 1 Гбіт/с, порт USB Type-C® DRP HS, порти USB Type-A Host HS, аудіокодек з аналоговим входом/виходом аудіо, карта microSD™ високошвидкісний режим до 50 МГц, Gigabit Ethernet, HDMI® до 720p60 (1280 × 720), 40-контактний розширений GPIO, ARDUINO®, Wi‑Fi® 802.11b/g/n, Bluetooth® Low Energy 4.1 і ST-LINK/V2-1 (консоль UART).

Апаратні функції комплектів Discovery доступні користувачам для розробки своїх програм: USB, Ethernet, LTDC, TFT LCD MIPI DSI®, карта microSD™, аудіокодек, кнопки користувача, Wi‑Fi® і Bluetooth® Low Energy. Розширювальні роз'єми дозволяють легко підключати плату ARDUINO® для конкретного застосування.

На плату інтегровано ST-LINK/V2-1 як вбудований налагоджувач і програматор для STM32 MPU і USB Virtual COM-порту.

Основні характеристики:

• Побудована на мікроконтролері STM32MP157 з двома ядрами: Cortex®‑A7 800 МГц 32 біти + Cortex®‑M4 32 біти MPU на базі Arm® у пакеті TFBGA361
• Плата має:
  • ST PMIC STPMIC1
  • 4 Гбіт DDR3L, 16 біт, 533 МГц
  • 1 Гбіт/с Ethernet (RGMII), сумісний з IEEE-802.3ab
  • USB OTG HS
  • Аудіокодек
  • 4 світлодіоди користувача
  • 2 кнопки користувача та скидання, 1 кнопка пробудження
  • Вхід джерела живлення 5 В / 3 A USB Type-C
• Роз'єми плати:
  • Ethernet RJ45
  • 4 × USB-хост типу A
  • USB Type-C® DRP
  • MIPI DSI®
  • HDMI®
  • Гніздо для стереогарнітури з аналоговим мікрофонним входом
  • карта microSD™
  • Роз’єм розширення GPIO (можливість екранування Raspberry Pi®)
  • Роз'єми розширення ARDUINO® Uno V3
• Вбудований налагоджувач/програматор ST-LINK/V2-1 з можливістю повторного перерахування USB: віртуальний COM-порт і порт налагодження
• STM32CubeMP1 і повне програмне забезпечення з відкритим вихідним кодом Linux® STM32 MPU OpenSTLinux (наприклад, STM32MP1Starter) і приклади
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM і STM32CubeIDE

Особливості плати:

• Має дисплей 4" TFT 480×800 пікселів зі світлодіодним підсвічуванням, інтерфейсом MIPI DSI® та ємнісною сенсорною панеллю
• Вбудований бездротовий зв'язок Wi‑Fi® 802.11b/g/n та Bluetooth® Low Energy 4.1
