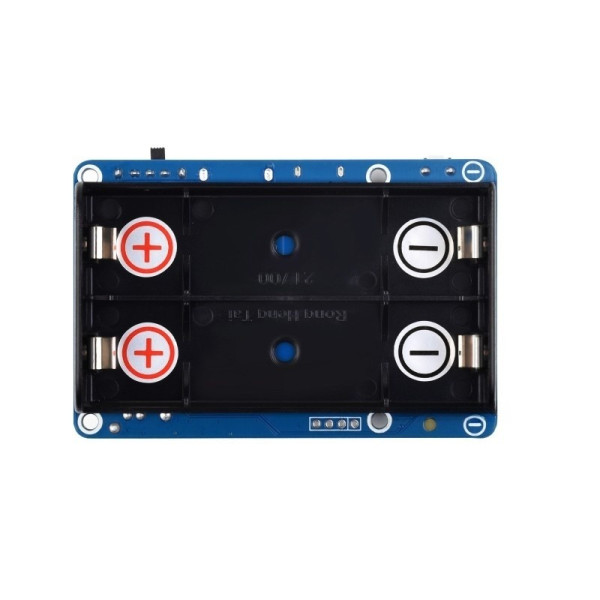

Плата розширення UPS HAT (D) для Raspberry Pi

Плата розширення UPS HAT (D) для Raspberry Pi - це джерело безперебійного живлення для вашої Raspberry Pi. Вона була розроблена для підтримки акумулятора типу 21700 (не входить в комплект), підтримує одночасну зарядку та розрядку - тобто здатна одночасно заряджати батареї та забезпечувати вихідну потужність від зовнішнього джерела живлення, і може забезпечити стабільне, безперебійне вихідне напруження на 5В. Ви можете безперервно працювати навіть при відключенні від мережевого живлення, що важливо для проектів, де надійна робота і постійне живлення є пріоритетними.

Особливості

• Використовує роз'єм з конекторами Pogo Pin, сумісний з платами Raspberry Pi.
• Має вбудований чип зарядки Li-акумулятора з динамічним управлінням, що забезпечує більш стабільне живлення.
• Має вбудований чип підвищення напруги для стабільного виходу потужності 5В.
• Комунікація через шину I2C, моніторинг напруги батареї, струму, потужності та залишкової ємності в реальному часі.
• Комплекс захисних схем для акумулятора: захист від перезарядки, розрядки, перевантаження по струму, короткого замикання.
• Вбудовані індикатори LED для моніторингу робочого стану батареї.
• У комплект входять онлайн-ресурси розробки та посібник.

Технічні характеристики

Опис обладнання

Роз'єм з конекторами Pogo Pin забезпечує живлення Raspberry Pi без використання яких-небудь ресурсів GPIO.

Примітка 1: Переключайте вимикач живлення в положення OFF під час зборки, щоб уникнути пошкодження плати через коротке замикання.

Примітка 2: Після підключення батареї необхідно зарядити її або натиснути кнопку BOOT для активації захисного чипа батареї для виходу живлення.

Примітка 3: Після повного заряду батареї та підключення зарядного пристрою, вихідний струм становить приблизно 4А. У міру зниження напруги батареї, вихідний струм також буде знижуватися. Якщо підключена велика навантаження, а струм занадто низький, може виникнути нестабільне підвищення напруги, що призводить до постійних перезавантажень Raspberry Pi.

Джерело безперебійного живлення

Зверніть увагу:

• Li-акумулятори нестабільні, дотримуйтесь правил їх зарядки та використання.
• Не підключайте полярності навпаки при зарядці або розрядці батареї.
• Не використовуйте низькоякісні зарядні пристрої.
• Перевіряйте на сумісність батарею та плату розширення.
• Літієві батареї мають обмежений цикл життя, їх слід замінювати новими, коли вони досягають максимального циклу життя або працюють більше двох років, в залежності від того, що настане раніше.
• Тримайте подалі від легкозаймистих речовин, дітей, уникайте аварій через недбале зберігання.

Динамічне управління, більш стабільне електроживлення.

• При підключенні до зовнішнього джерела живлення система буде заряджати акумулятор. Після повної зарядки він буде відключений, щоб уникнути скорочення терміну служби акумулятора через часту зарядку та розрядку.
• При нестачі зовнішнього джерела живлення акумулятор буде забезпечувати вихідну потужність одночасно з зовнішнім джерелом живлення, забезпечуючи нормальну роботу системи.
• При підключенні зовнішнього джерела живлення система буде продовжувати працювати нормально, навіть якщо акумулятор вийде з ладу або буде вилучений, і автоматично переключиться на вихід акумулятора, якщо зовнішнє джерело живлення недоступне, підтримуючи роботу системи.

Моніторинг в реальному часі

• Моніторинг напруги батареї, струму, потужності та залишкової ємності акумулятора через I2C.
• Коли напруга падає занадто низько, є можливість правильно зберегти файли та вимкнути систему за допомогою програмного забезпечення, щоб уникнути втрати даних.

Вбудовані USB-інтерфейси

• Використовує інтерфейс USB Type-C для зарядки та USB Type-A для вихідної потужності 5В.
• Зручно для живлення інших плат.
• Світлодіод світиться під час зарядки і вимикається, коли повністю заряджений.
• Написи OFF/ON вказують на вимикач живлення.

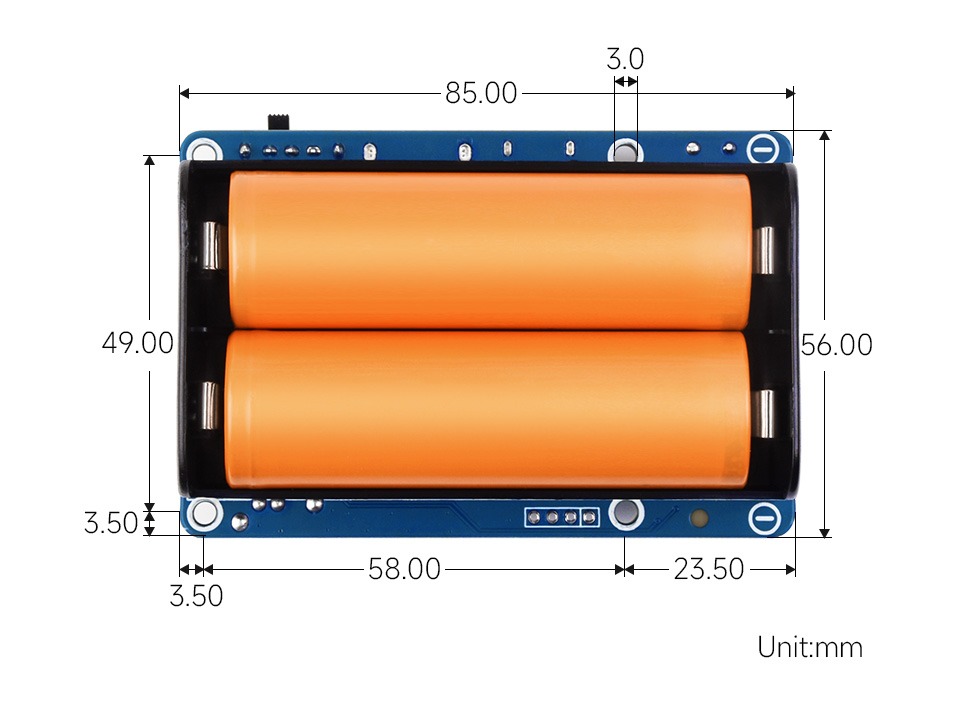

Габаритні розміри

КОМПЛЕКТАЦІЯ:

1. UPS HAT (D)

2. Захисна акрилова панель

3. Набір гвинтів
