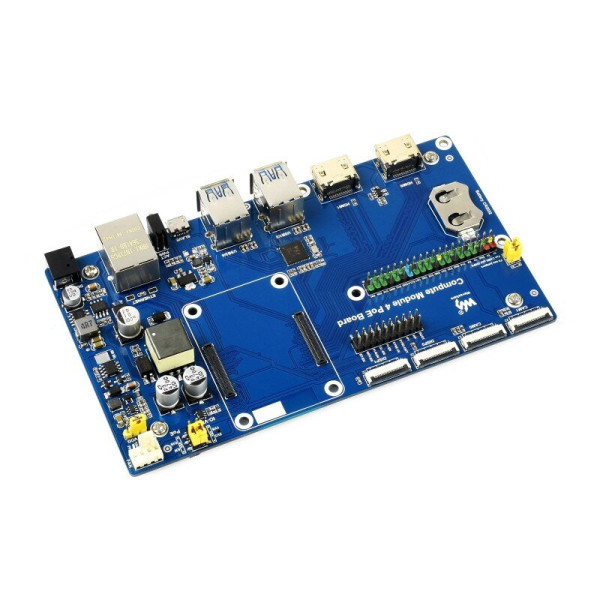

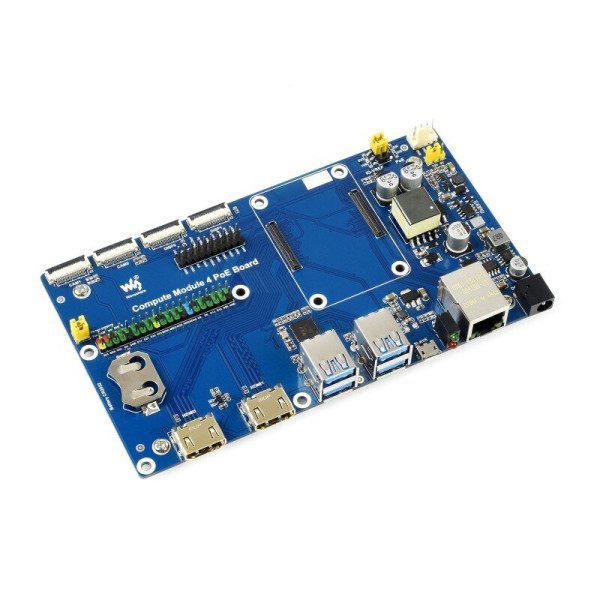

Raspberry Pi Compute Module 4 I / O Board With PoE (18606) — плата розширення від компанії WAVESHARE для дослідження роботи обчислювального модуля Raspberry Pi 4, з функцією PoE (живлення від мережі Ethernet), призначена для всіх варіантів обчислювальних модулів Raspberry CM4.
Основні відмінності WAVESHARE Raspberry Pi Compute Module 4 I / O Board With PoE від оригінальної Raspberry Pi Compute Module 4 I/O Board:
| WAVESHARE CM4 POE IO BOARD | RASPBERRY PI CM4 IO BOARD | |
| POE | Містить 802.3af-сумісний PoE ланцюг (5V / 2.5A) | тільки роз'єм PoE |
| USB | 4 порта USB 3.2 Gen1 1 порт Micro USB | 2 порта USB 2.0 1 порт Micro USB |
| ETHERNET | Gigabit Ethernet RJ45 з підтримкою PoE | Gigabit Ethernet RJ45 з підтримкою PoE |
| Роз'єм GPIO | Роз'єм 40PIN GPIO з кольоровим маркуванням | Роз'єм 40PIN GPIO без кольорового маркування 1 стандартний роз'єм PCIe Gen 2 |
| Вентилятор | 5V / 12V стандартний роз'єм | 12V стандартний роз'єм |
| Вхід живлення | 7V~36V | 12V |
Спільні з оригінальною Raspberry Pi Compute Module 4 I/O Board характеристики:
| CM4 роз'єм | підходить для підключення всіх модифікацій Compute Module 4 | |
|---|---|---|
| RTC | Годинник реального часу з батарейним відсіком і можливістю пробудження Compute Module 4 | |
| Відео | 2 роз'єма дисплея MIPI DSI display FPC connectors (22-pin 0.5 mm pitch cable) | |
| Камера | 2 роз'єма камери MIPI CSI-2 camera FPC connectors (22-pin 0.5 mm pitch cable) | |
| Слот SD карти | Роз'єм для карти MicroSD для варіантів Compute Module 4 Lite (без eMMC) | |
| Габаритні розміри | 160 × 90mm | |
<

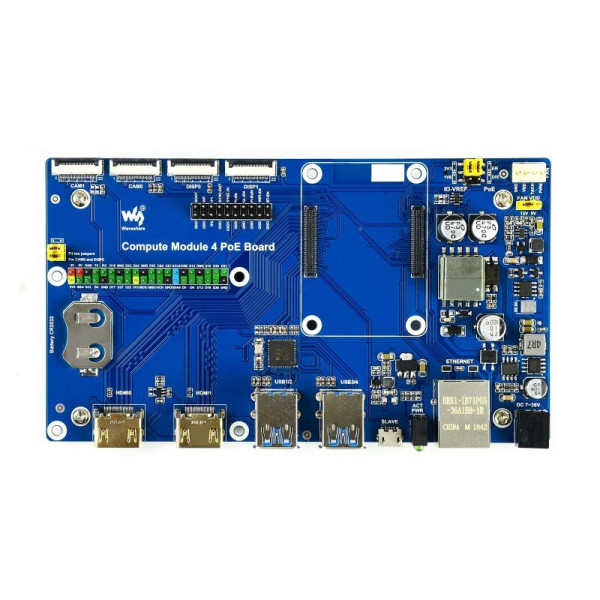

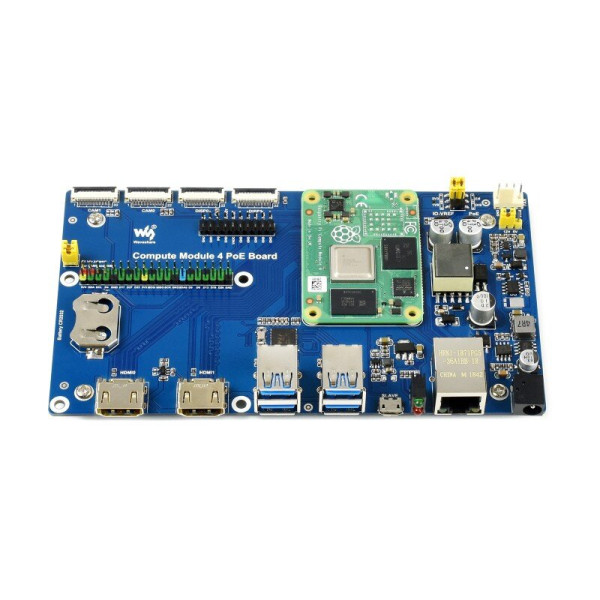

Елементи плати:
- Роз'єм CM4. Підходить для всіх варіантів Compute Module 4
- Вхід живленняння. Може використовувати джерело живлення з діапазоном напруги 7 ~ 36 В
- Роз'єм Gigabit Ethernet. Gigabit Ethernet RJ45 з підтримкою PoE
- USB-порт SLAVE. Дозволяє записувати образ системи в Compute Module 4 з eMMC
- Порти USB3.2. 4 порти USB 3.2 Gen1 для підключення різних USB-пристроїв
- Порти HDMI. 2 порти HDMI, підтримка подвійного виведення 4K 30 кадрів в секунду
- RTC. Тримач батареї RTC, дозволяє виконувати функції, пов'язані з RTC, такі як пробудження, вимикання, перезавантаження і т.д.
- CAM. 2x порту камери MIPI CSI
- DISP. 2 порту дисплея MIPI DSI
- FAN. Для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
- Вибір потужності вентилятора. Напруга 5 В або 12 В для приводу вентилятора
- Вибір IO-VREF / PoE. Логічний рівень CM4 IO: 3,3 В або 1,8 В. PoE: включити (EN) або відключити (DIS)
- Роз'єм 40PIN GPIO.
- CAM0 і DISP0 шина I2C. Для використання CAM0 або DISP0 необхідно встановити перемички.
- Перемички для вибору різних конфігурацій
- Подвійні світлодіодні індикатори. Червоний: індикатор живлення Raspberry Pi. Зелений: індикатор робочого стану Raspberry Pi
- Слот для карт TF (на нижньому боці плати). Для запуску Compute Module 4 Lite необхідно вставити карту Micro SD з попередньо записаною системою.
Габаритні розміри (мм):
У комплект поставки входить::
1. Compute Module 4 PoE Board — 1 од.
Вага: 0.105 кг
