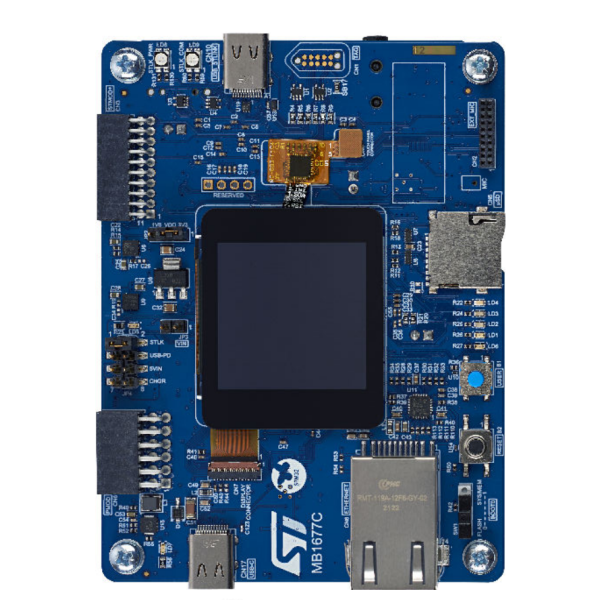

STM32H573I-DK

STM32H573I-DK Discovery kit є комплектом для розробки вбудованих систем, створених компанією STMicroelectronics. Цей комплект включає в себе плату STM32H573I-DK з мікроконтролером STM32H573IIK3Q.

Мікроконтролер STM32H573IIK3Q відноситься до серії STM32H5 і має ядро Arm^® Cortex^®‑M33 core with Arm^® TrustZone^®. Він пропонує високу продуктивність, велику кількість периферійних пристроїв та розширені можливості для розробки вбудованих систем.

Discovery kit STM32H573I-DK має розширені можливості для підключення і взаємодії з різноманітними пристроями та модулями. Повний спектр апаратних функцій, доступних на платі (таких як інтерфейс RGB LCD із сенсорною панеллю, USART, USB Type-C® FS (джерело/приймач), Ethernet, microSD™, флеш-пам’ять Octo‑SPI, аудіокодек SAI стерео з входом/виходом аудіороз’єму, цифровим мікрофоном MEMS та іншими) допомагають користувачам взаємодіяти з периферійними пристроями STM32H5 MCU та розробляти їхні програми. Кілька роз’ємів, таких як ARDUINO® Uno V3, Pmod™ і STMod+, також доступні на платі, щоб забезпечити простий спосіб підключення екранів розширення або дочірніх плат для певних програм.

Набір STM32H573I-DK Discovery інтегрує вбудований налагоджувач і програматор STLINK-V3EC для мікроконтролера STM32 з мостом віртуального COM-порту USB і поставляється з пакетом розширення STM32CubeH5, який збирає в одному пакеті всі необхідні загальні компоненти вбудованого програмного забезпечення. для розробки програми на мікроконтролерах STM32H5 і надає кілька прикладів і програм для легкого розуміння.

STM32H573I-DK підтримує різні середовища розробки, включаючи STM32CubeIDE, що надає інтегровану середу для програмування і відладки. Комплект також сумісний з багатофункціональними бібліотеками та додатковими інструментами, що допомагають розробникам у створенні програмного забезпечення для їхніх проектів.

Цей комплект є потужним і комплексним інструментом для розробки вбудованих систем на базі мікроконтролерів STM32H573. Він надає широкі можливості комунікації, розширювальні можливості та підтримку різних середовищ розробки для спрощення процесу розробки.

Основні особливості:

• Мікроконтролер STM32H573IIK3Q на основі ядра Arm® Cortex®‑M33 з Arm® TrustZone®, оснащений 2 Мбайтами флеш-пам’яті, 640 Кбайт SRAM і криптографією в опції SMPS пакету UFBGA176
• Має 1,54" кольоровий РК-дисплей TFT 240×240 пікселів зі світлодіодним підсвічуванням і сенсорною панеллю
• USB з повношвидкісним інтерфейсом USB 2.0, приймач/джерело до 15 Вт (5 В / 3 А)
• Ethernet 10/100 Мбіт/с, сумісний з IEEE-802.3-2002
• Аудіокодек SAI
• Один цифровий мікрофон ST-MEMS
• 512-Мбітна флеш-пам'ять Octo‑SPI NOR
• Дочірня плата з вентилятором
• Сумісність з Wi‑Fi® 802.11 b/g/n
• Чотири світлодіоди користувача
• Кнопки користувача та скидання
• Роз'єми плати:
  • ST-LINK USB Type-C®
  • Користувач USB Type-C®
  • Ethernet RJ45
  • Гніздо для стереогарнітури з аналоговим мікрофонним входом
  • Картки microSD™
  • 10-контактний роз’єм Tag‑Connect™
  • Arm® Cortex® 10-контактний роз’єм для налагодження з кроком 1,27 мм (SWD/JTAG)
  • Роз'єм Arm® Cortex® MIPI20 (SWD/JTAG/TRACE)
  • Роз'єм ARDUINO® Uno V3
  • Роз'єм STMod+
  • Роз'єм Pmod™ Type-2A та Type-4A
  • Роз'єм дочірньої плати Audio MEMS
• Гнучкі варіанти джерела живлення: ST-LINK USB VBUS, роз'єм USB або зовнішні джерела
• Вбудований налагоджувач/програматор STLINK-V3EC з можливістю повторного перерахування USB: накопичувач, віртуальний COM-порт і порт налагодження
• Комплексні бібліотеки безкоштовного програмного забезпечення та приклади доступні з пакетом MCU STM32CubeH5
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM і STM32CubeIDE
