B-L072Z-LRWAN1

Відлагоджувальна плата B-L072Z-LRWAN1 LoRa® / Sigfox ™ Discovery створена спеціально для дослідження роботи мікроконтролера серії STM32L072CZ на базі процесора Arm® Cortex® -M0 +. Вона призначена для використання в якості дослідницького інструменту і для прототипування створюваних додатків з використанням технологій LoRa®, Sigfox ™ і FSK / OOK.

Ця плата включає в себе універсальний відкритий модуль CMWX1ZZABZ-091 від Murata. Модуль живиться від мікроконтролера STM32L072CZ і трансивера SX1276. Приймач оснащений модемом дальньої дії LoRa®, що забезпечує наддалекий зв'язок з розширеним спектром і високу стійкість перед перешкодами, зводячи до мінімуму споживання струму. Оскільки CMWX1ZZABZ-091 є відкритим модулем, користувач має доступ до всіх периферійних пристроїв STM32L072CZ, таких як ADC, 16-бітний таймер, LP-UART, I2C, SPI і USB 2.0 FS (з підтримкою BCD і LPM).
Комплект B-L072Z-LRWAN1 Discovery включає в себе вбудований інтерфейс відладчика ST-LINK / V2-1, світлодіоди, кнопки, антену, роз'єми Arduino ™ Uno V3 і роз'єм USB OTG в форматі Micro-B.
Стек LoRaWAN ™ підтримує класи A, B і C. Він доступний в пакеті прошивки I-CUBE-LRWAN. Доступні кілька прикладів, включаючи стек AT-команд, які допоможуть користувачам налаштувати повний вузол LoRaWAN ™.

Стек Sigfox ™ відповідає стандартам RC1, RC2, RC3c і RC4. Він доступний в пакеті розширення X-CUBE-SFOX. Також доступні декілька прикладів, в тому числі модем AT-команд, які допоможуть користувачам налаштувати повний вузол Sigfox ™.

Підтримка підключення Arduino Uno V3 забезпечує необмежені можливості розширення за допомогою додаткових плат розширення.

Ключові особливості:

CMWX1ZZABZ-091 Модуль LoRa® / Sigfox ™ (Murata)

• Вбудований мікроконтролер STM32L072CZ з наднизьким енергоспоживанням, на основі ядра Arm® Cortex®-M0 +, зі 192 Кбайт флеш-пам'яті, 20 Кбайт ОЗУ, 20 Кбайт
• EEPROM
• Діапазон частот: 860 МГц - 930 МГц
• USB 2.0 FS
• 4-канальний, 12-бітний АЦП, 2 × ЦАП
• 6-бітові таймери, LP-UART, I2C і SPI
• Вбудований трансивер SX1276
• Модуляції LoRa®, FSK, GFSK, MSK, GMSK і OOK (+ сумісність з Sigfox ™)
• Обрана вихідна потужність +14 дБм або +20 дБм
• Максимальний бюджет каналу 157 дБ
• Програмована швидкість передачі даних до 300 кбіт / с
• Висока чутливість: до -137 дБмВт
• Куленепробивний передній кінець: IIP3 = -12,5 дБм
• Стійкість до блокування 89 дБ
• Низький струм Rx 10 мА, збереження регістра 200 нА
• Повністю інтегрований синтезатор з дозволом 61 Гц
• Вбудований бітовий синхронізатор для відновлення годин
• Синхронізація розпізнавання слів
• виявлення преамбули
• 127 дБ + динамічний діапазон RSSI
• LoRaWAN ™ Class A сертифікований

Інтерфейсні роз'єми SMA і U.FL RF

Антенна SMA RF 50 Ом

7 світлодіодів:

• 4 світлодіода загального призначення
• Світлодіод живлення 5 В
• Світлодіод зв'язку ST-LINK
• Світлодіод аварійного живлення

1 призначена для користувача і 1 кнопка скидання

Вбудований відладчик / програматор ST-LINK / V2-1 з можливістю повторного перерахування USB: пристрій, віртуальний COM-порт і порт налагодження

Роз'єми Arduino ™ Uno V3

Живлення плати через шину USB або зовнішній VIN / 3,3 В напруга живлення або акумулятори

Тримач батарей типу 3 × AAA для автономної роботи

Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR ™, Keil®, IDE на основі GCC, Arm® Mbed ™

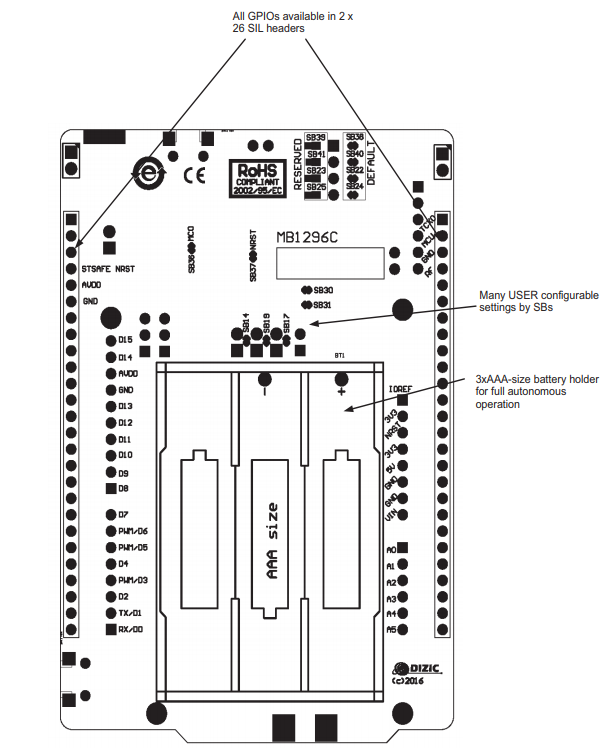

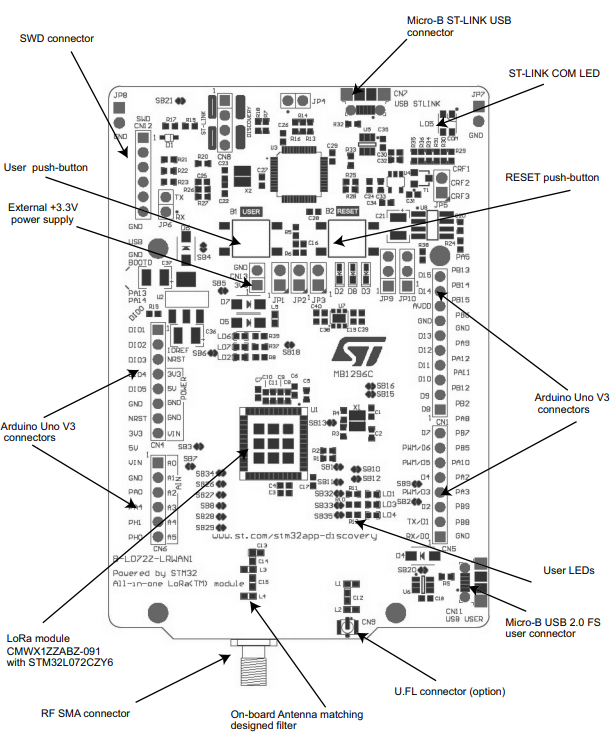

Елементи плати:

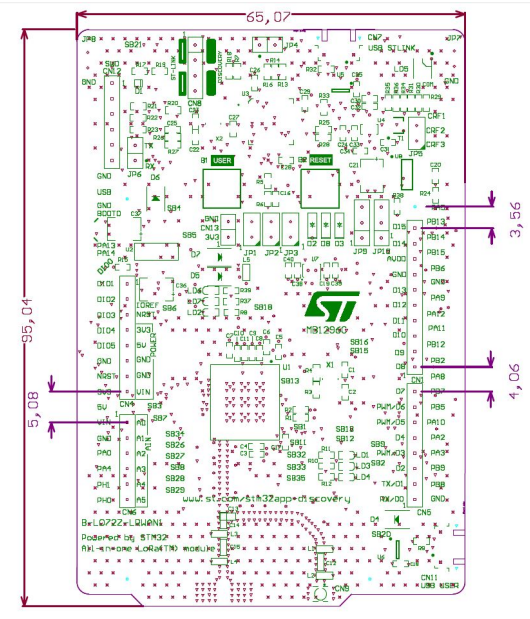

Габаритні розміри:
