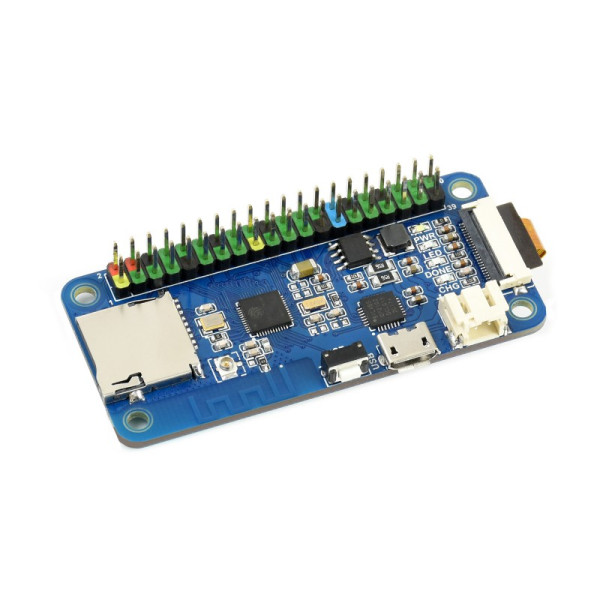

ESP32 One Kit (19188)

ESP32 One Kit (19188) – це розробницька плата, яка базується на мікроконтролері ESP32. Вона має вбудований модуль WiFi та Bluetooth, що дозволяє легко з'єднуватися з бездротовими мережами та пристроями. Розмір плати дозволяє використовувати її в різних проектах з обмеженим простором.

ESP32 One має 30 контактів, що включають в себе входи/виходи GPIO, роз'єми для підключення дисплею та карти пам'яті microSD, а також інші інтерфейси. Плата підтримує програмування через мікро-USB порт та має вбудований конвертер USB-UART для зручного взаємодії з ПК.

ESP32 One також підтримує роботу з платформою Arduino та має підтримку для розробки програм на мовах програмування C та Python. Це робить ESP32 One досить універсальною платою для розробки різноманітних проектів з використанням бездротових технологій.

Основні особливості:

• Використовує модуль камери OV2640 (не входить в комплект поставки) і цифровий мікрофон, підтримує такі програми, як розпізнавання зображень, обробка голосу, тощо.
• Має стандартний 40-контактний роз’єм GPIO, сумісний із патами розширення Raspberry Pi HAT для різноманітних програм IoT
• Має вбудований диспетчер прискореної зарядки літій-іонної батареї, що підтримує зарядку/розрядку батареї, також можна живити від USB-з’єднання
• Забезпечує сумісність із Arduino та SDK програмного забезпечення ESP-IDF, має плавне підключення до програм ESP-WHO
• Оснащений вбудованою 8 МБ PSRAM, 4 МБ FLASH, також підтримує розширення SD
• Має конвертер CP2102 USB в UART для послідовного налагодження/програмування
• Поставляється з ресурсами розробки та посібником

Технічні характеристики:

• WIFI: 802.11b/g/n
• BLUETOOTH: Bluetooth 4.2, включаючи традиційний BR/EDR і BLE з низьким енергоспоживанням
• ПРОЦЕСОР: двоядерний процесор Xtensa LX6 на 240 МГц
• SRAM: 520 КБ+8 МБ
• FLASH: 448 КБ+4 МБ
• ВХІДНА НАПРУГА: 3,3 В ~ 5 В
• РОБОЧА НАПРУГА: 3,3 В
• ЗАРЯДНИЙ СТРУМ: 1A@5V
• ЗАГАЛЬНЕ СПОЖИВАННЯ: 7,7 мА при 5 В (ESP32 під час глибокого сну)
• РОЗМІРИ: 65 мм × 30,5 мм
• РОБОЧА ТЕМПЕРАТУРА: -40℃ ~ 85℃

Приклади використання:

Розпізнавання зображень і обробка голосу: включає 2-мегапіксельну камеру OV2640 (додатково) і цифровий мікрофон. Завдяки сумісності з фреймворком ESP-WHO швидко й легко створювати такі програми, як розпізнавання обличчя, пробудження мовлення тощо...

Живлення від акумулятора або від USB: акумулятор також можна заряджати через USB-з’єднання, не потребує додаткового зарядного пристрою

1. Процесор ESP32-D0WDQ6-V3
2. 40 МГц пасивний кристалічний генератор
3. Кнопка скидання
4. Конвертер CP2102 USB в UART
5. Індикатори
   1. PWR: індикатор живлення
   2. LED: контрольний індикатор ШІМ
   3. DONE: літій-іонний акумулятор повністю заряджено
   4. CHG: зарядка літій-іонного акумулятора
6. Менеджер заряду літій-іонного акумулятора CS8501
7. Пасивний кристалічний генератор 32,768 кГц
8. Не входить в комплект поставки: Камера OV2640 2MP (UXGA 1622×1200)
9. Чутливість цифрового мікрофона MSM261S4030H0R -26dBFS @1kHz 1Pa
10. Мікросхема живлення RT9166A-28PXL
11. Мікросхема живлення RT9193-33
12. Мікросхема живлення RT9166A-12PXL
13. Оперативна пам'ять ESP-PSRAM64H
14. W25Q32JVSSIQ ФЛЕШ
15. Роз’єм Raspberry Pi GPIO, сумісний із Raspberry Pi HAT
16. Слот для карти Micro SD
17. Антенний роз'єм IPEX
18. Порт USB TO UART
19. Роз’єм літій-іонної батареї 4,2 В PH2.0 одноелементний
20. Інтерфейс камери DVP

Габаритні розміри: 65 мм x 30,5 мм

Комплект поставки:

1. ESP32 One Kit x1
2. Кабель USB-A – micro-B x1
3. Пакет гвинтів х1 шт

Вага: 0,061 кг
