STM32F429I-DISC1

Відлагоджувальна плата STM32F429I-DISC1 створена спеціально для дослідження роботи високопродуктивного мікроконтролера серії STM32F429. Відмінною особливістю цієї плати є наявність QVGA TFT кольорового LCD дисплея з діагоналлю 2,4 ". STM32F429I-DISC1 призначена для використання в якості дослідницького інструменту і для прототипування створюваних на базі MCU STM32F429ZIT6 додатків, а також їх випробувань до початку серійного виробництва.

У плату вбудований ST-LINK / V2-B для функції вбудованої налагодження та програмування мікроконтролерів STM32.

Ключові особливості:

• Мікроконтролер STM32F429ZIT6 з 2 Мбайт флеш-пам'яті, 256 Кбайт ОЗУ в корпусі LQFP144
• 2,4-дюймовий РК-дисплей QVGA TFT
• USB OTG з роз'ємом Micro-AB
• I3G4250D, ST MEMS датчик руху 3х-осьовий гіроскоп з цифровим виходом
• Шість світлодіодів:
      LD1 (червоний / зелений) для зв'язку USB
       LD2 (червоний) для живлення 3,3 В
      Два призначені для користувача світлодіода: LD3 (зелений), LD4 (червоний)
     Два світлодіоди USB OTG: LD5 (зелений) VBUS і LD6 (червоний) OC (перевантаження по струму)
• Дві кнопки (призначена для користувача і скидання)
• 64 Мбіт SDRAM
• Роз'єм розширення для входів / виходів LQFP144 для швидкого підключення до макетної платі і легкого тестування
• Бортовий ST-LINK / V2-B
• Функції USB:
       порт налагодження
       Віртуальний COM-порт
       Mass storage
• Mbed Enabled ™
• Живлення плати: через шину USB або від зовнішнього джерела живлення 3 В або 5 В
• Комплексне безкоштовне програмне забезпечення, включаючи безліч прикладів, як частина пакету MCU STM32CubeF4 або STSW-STM32138, для використання застарілих стандартних бібліотек

Блок-схема:

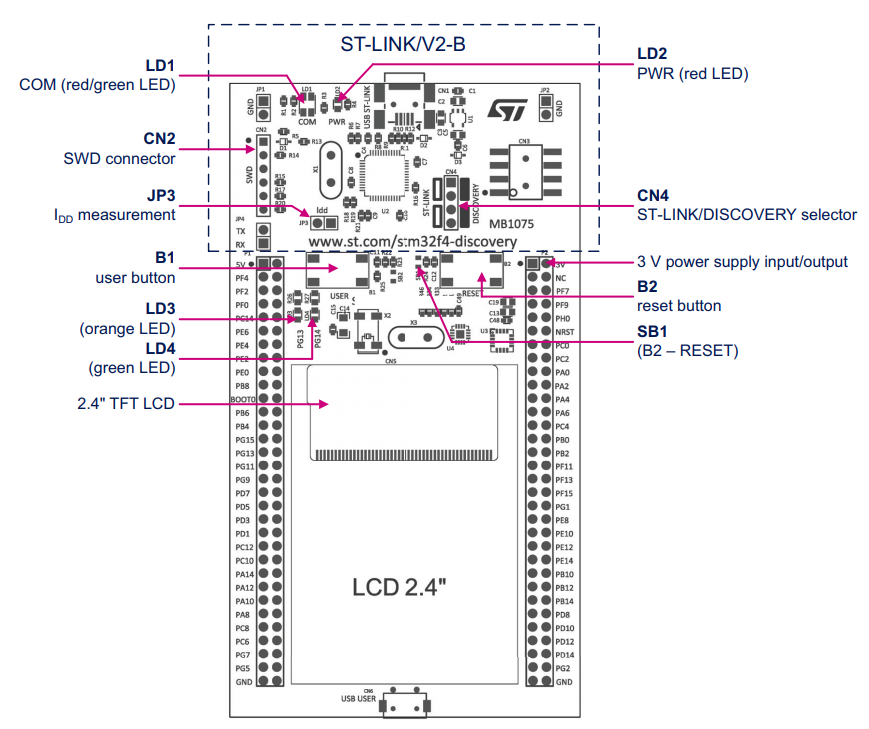

Елементи плати:

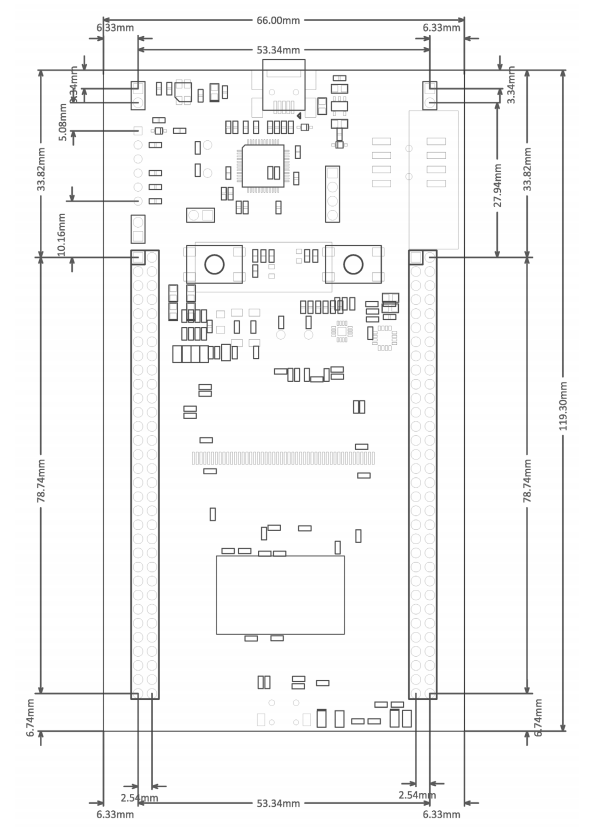

Габаритні розміри:
