Дисплей 3.5inch Touch LCD Shield для Arduino
Основні особливості:
- Резистивний сенсорний екран TFT LCD, 3.5 дюйма, дозвіл 480x320
- Стандартний інтерфейс Arduino, сумісний з платами розробки, такими як: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- Вбудований автономний сенсорний контролер, більш зручний, ніж рішення, які використовують контакти AD безпосередньо для сенсорного управління
- Управління підсвічуванням ШІМ, дозволяє відрегулювати підсвічування до комфортного рівня
- Слот Micro SD, забезпечує простий спосіб зберігання фотографій для відображення
- Управляється через SPI, використовуються тільки кілька контактів Arduino
- Поставляється зі зразками STM32 і Arduino, зручними для портування
Характеристики:
ТИП РК: TFT
РК інтерфейс: SPI
РК-контролер: ILI9486
Тип сенсорного екрану: резистивний
Контролер сенсорного екрану: XPT2046
Кольоровість: RGB, 65 тис. кольорів
Роздільна здатність: 480x320 пікс
Співвідношення сторін: 8: 5
Напруга введення / виведення: 3.3 В / 5 В
інтерфейси:
| СИМВОЛ | ARDUINO / NUCLEO роз'єм | опис |
|---|---|---|
| 5V | 5V | Вхід живлення 5В |
| GND | GND | Земля |
| SCLK | D13 | SPI годинник |
| MISO | D12 | SPI вхід даних |
| MOSI | D11 | SPI вихід даних |
| LCD_CS | D10 | LCD вибір чіпа |
| LCD_BL | D9 | LCD підсвічування |
| LCD_RST | D8 | LCD скидання |
| LCD_DC | D7 | LCD вибір дані / управління |
| TP_BUSY | D6 | Сенсорна панель зайнята |
| SD_CS | D5 | Вибір чіпа для Micro SD card |
| TP_CS | D4 | Вибір чіпа для сенсорної панелі |
| TP_IRQ | D3 | Переривання сенсорної панелі |

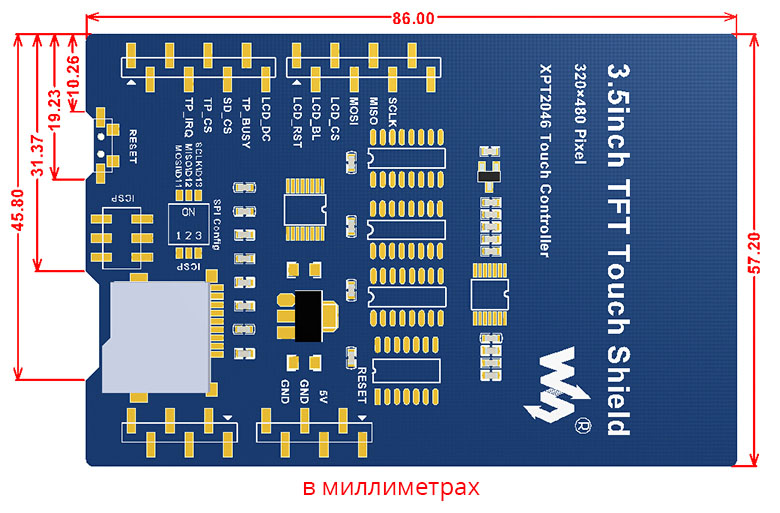

Габаритні розміри:
Ресурси для розробників: www.waveshare.com/wiki/3.5inch_TFT_Touch_Shield
Вага: 0.05 кг
Керівництво по вибору:
| Назва | Драйвер | Контролер | Роздільна здатність, пікс. | Розмір дисплея, мм | Габарити, мм |
|---|---|---|---|---|---|
| 2.8inch TFT Touch Shield | HX8347D | XPT2046 | 320x240 | 57.6 x 43.2 | 73.3 x 55.3 |
| 3.5inch TFT Touch Shield | ILI9486 | XPT2046 | 480x320 | 74.2 x 49.8 | 86.0 x 57.2 |
| 4inch TFT Touch Shield | ILI9486 | XPT2046 | 480x320 | 84.3 x 56.5 | 95.0 x 62.0 |
Як виглядає при підключенні до плати керування XNUCLEO:
