Плата розширення NVIDIA Jetson Nano UPS (18307)

Плата розширення NVIDIA Jetson Nano UPS (18307) призначена для забезпечення безперебійного живлення мікрокомп'ютера NVIDIA Jetson Nano. Вона забезпечує стабільне живлення пристрою напругою 5В і виводить дані про стан акумуляторів на вбудованому в плату OLED-дисплеї. При харчуванні мікрокомп'ютера від зовнішнього джерела здійснюється автоматична підзарядка акумуляторів. Якщо зовнішнє джерело живлення пропадає, то відбувається автоматичне перемикання на вбудоване живлення, що забезпечує безперебійну роботу системи.

Основні функції:

• моніторинг напруги, струму, потужності і залишкової ємності батарей в режимі реального часу;
• 0,91 "OLED-дисплей для відображення інформації про напругу батареї, IP-адреси, використання ОЗУ і ін.;
• зв'язок по шині I2C;
• захист від перезарядження / розряду;
• захист від перевантаження по струму;
• захист від короткого замикання і зворотній захист;
• вирівнювання заряду;
• вихідний струм до 2,5 А;
• індикатор полярності батарей - сигналізує при установці батарей неправильної полярністю.

Характеристики:

Вихідна напруга: 5В

Шина управління: I2C

Підтримуваний тип батарей: 18650 літієві акумулятори (НЕ ВКЛЮЧЕНО У КОМПЛЕКТ ПОСТАВКИ)

Заряд: 8.4В, 2А

Габаритні розміри: 113х79мм

Діаметр монтажних отворів: 2.5мм

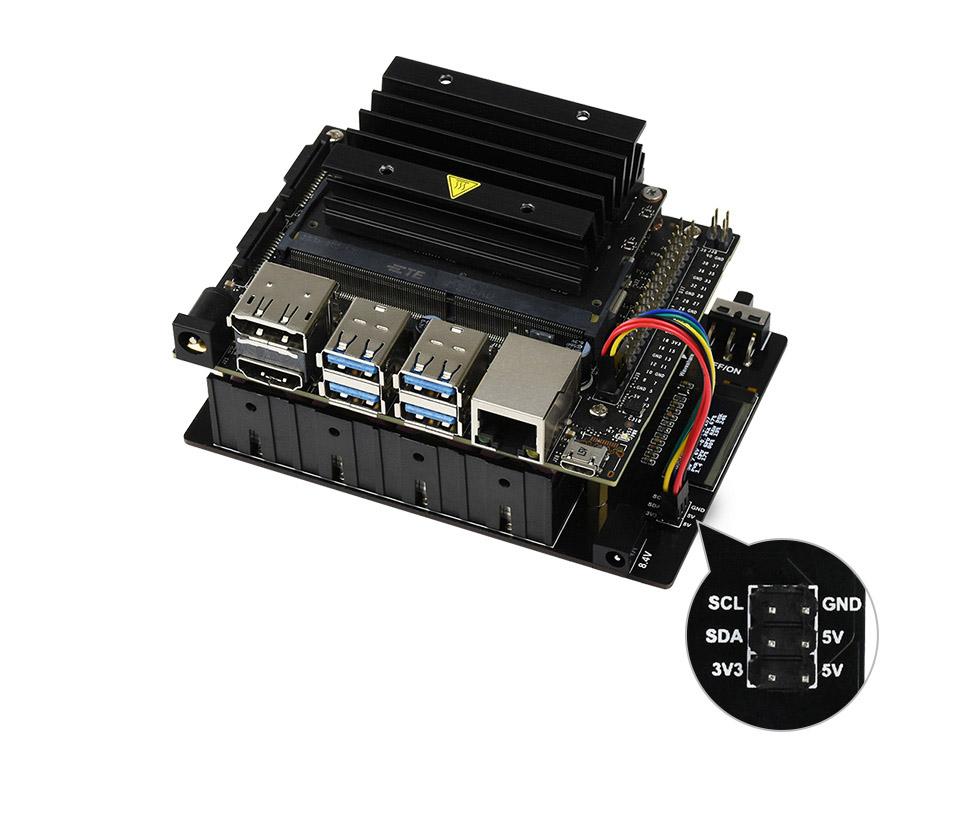

Конструкція даної плати розширення повністю сумісна з монтажними отворами плати Jetson Nano Developer Kit, а зв'язок здійснюється через один 6-ти піновий роз'єм I2C.

Розшифровка пинов роз'єму:

3V3 - 3.3В вхід

5V - 5В вихід

GND - Ground

SDA - пін I2C data

SCL - пін I2C clock

Моніторинг стану акумуляторів в режимі реального часу з виведенням даних на вбудований дисплей дозволяє працювати системі автономно, а при досягненні мінімального рівня заряду батарей здійснити м'яке програмне відключення системи без втрат даних.

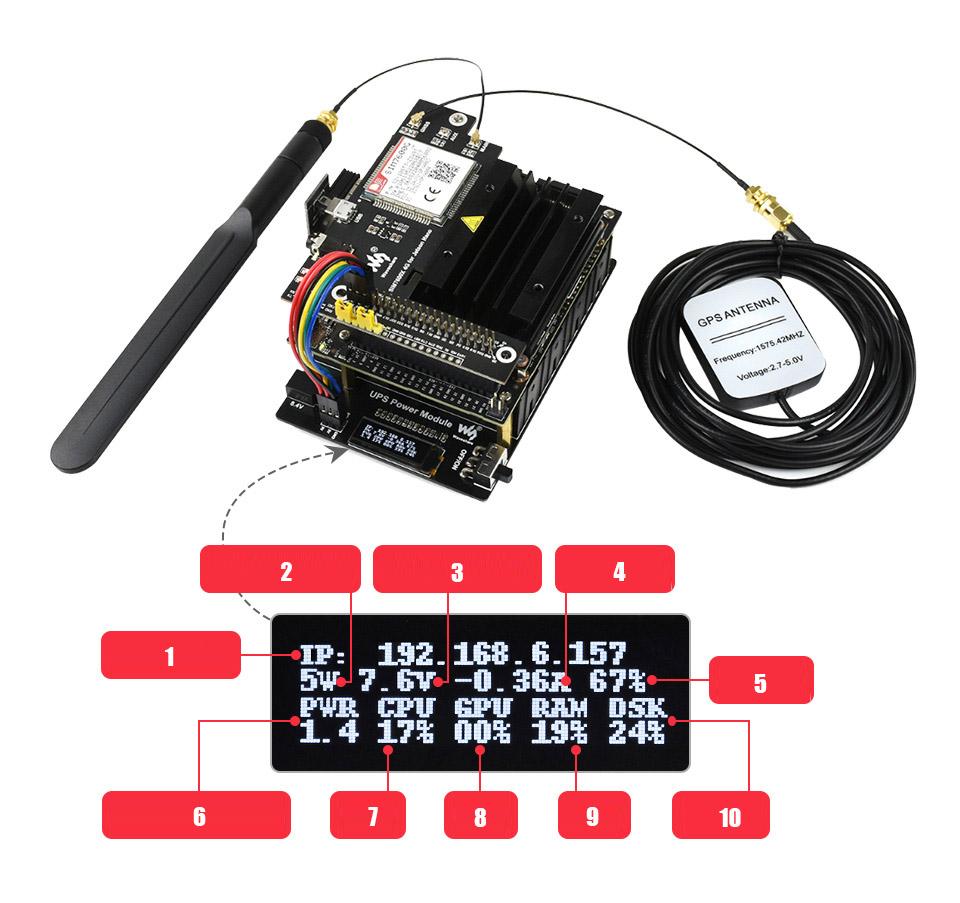

На дисплеї відображаються наступні дані:

1. IP-адреса

2. Режим харчування

3. Напруга на батареях

4. Поточне значення струму (від'ємне значення при розряді і полоітельное при заряді)

5. Залишок заряду батарей

6. Поточне значення споживання енергії

7. Використання CPU

8. Використання GPU

9. Використання пам'яті RAM

10. Використання сховища (диска)

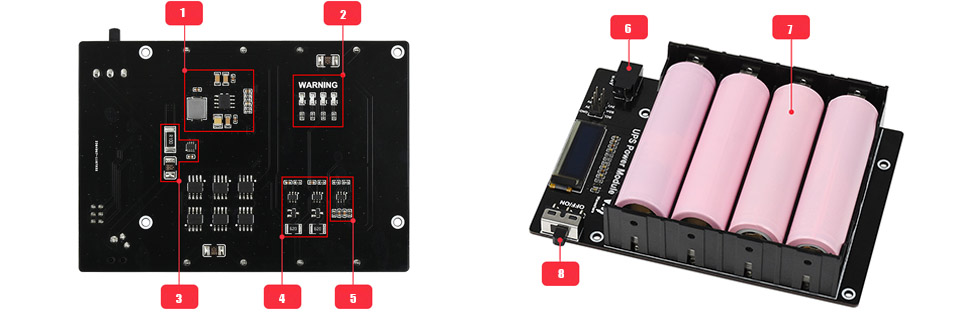

Призначення основних елементів і блоків ланцюгів плати:

1. Регулятор 5В, що забезпечує вихідний струм до 2,5 А в тривалому режимі

2. Індикатор полярності батарей. Спалахує червоний світлодіод якщо при установці перепутана полярність

3. Моніторинг напруги і струму

4. Вирівнювання заряду батарей

5. Ланцюг захисту батарей

6. Роз'єм зовнішнього джерела живлення 8.4В

7. Акумуляторні батареї тіпа18650 (не включені в комплект поставки)

8. Вимикач живлення

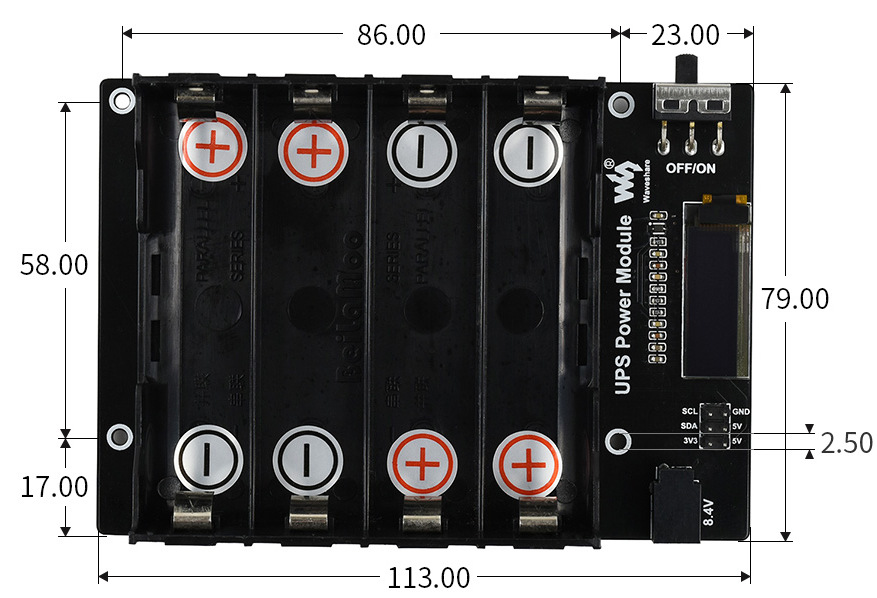

Габаритні розміри (в мм): 113х79

Джерела для розробників
Wiki : www.waveshare.com/wiki/UPS_Power_Module

У комплект поставки включено:

1. UPS Power Module x1
2. 8.4V зарядний пристрій (опційно) x1
3. 6PIN 9cm кабель x1
4. Набір кріплення x1

1.    2.    3.  4.

УВАГА! Акумуляторні батареї в комплект поставки не включені. Довжина встановлюваних батарей не повинна перевищувати 67мм. Деякі моделі акумуляторів з вбудованою платою захисту перевищують це обмеження і платою не підтримуються.

вага: 0,191кг
