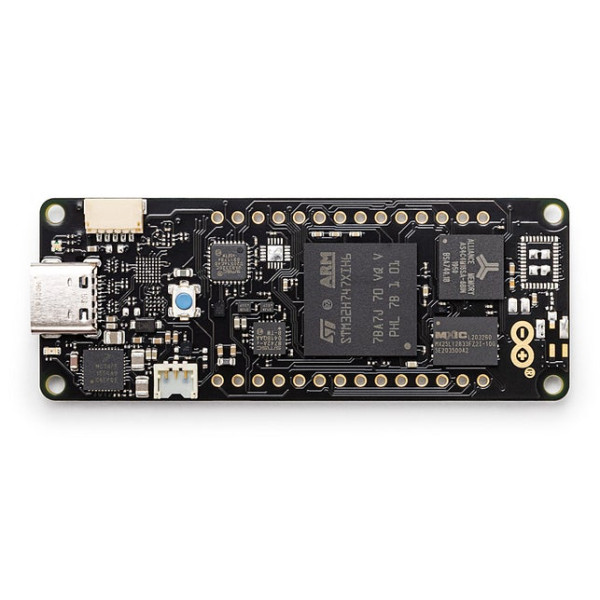

Arduino Portenta H7 Lite / ABX00045

Arduino Portenta H7 Lite / ABX00045 – это микроконтроллер бюджетного уровня, для решений, разрабатываемых для сложных сред, где радиосвязь не подходит или невозможна. Он идеально подходит для разработчиков, которые хотят использовать вычислительную мощность Portenta H7 без необходимости в видеовыходе или расширенных функциях безопасности.

Благодаря двум процессорам Portenta H7 Lite одновременно выполняет высокоуровневый код и задачи в реальном времени. Например, он может одновременно выполнять код, скомпилированный Arduino, и код MicroPython, и два ядра взаимодействуют друг с другом.

Основные особенности:

• Dual Core — два лучших в своем классе процессора в одном, выполняющие параллельные задачи
• Использует ИИ
• Плата легко настраивается под требуемые задания
• Поддержка языков программирования высокого уровня (Micropython)

Portenta H7 Lite предлагает двойную функциональность: он может работать либо как любая другая встроенная плата микроконтроллера, либо как основной процессор встроенного компьютера.
Например, используйте Portenta Vision Shield, чтобы превратить H7 Lite в промышленную камеру, способную выполнять алгоритмы машинного обучения в режиме реального времени в видеотрансляциях в реальном времени. Поскольку H7 Lite может легко запускать процессы, созданные с помощью TensorFlow™ Lite, вы можете иметь одно из ядер, вычисляющее алгоритм компьютерного зрения на лету, в то время как другое выполняет низкоуровневые операции, такие как управление двигателем или работа в качестве пользовательского интерфейса.
Portenta — это идеальное семейство, когда ключевым фактором является производительность, и H7 Lite — не исключение. Он может быть использован в таких областях, как:

• Высокотехнологичное промышленное оборудование
• Лабораторное оборудование
• Компьютерное зрение
• ПЛК
• Контроллеры робототехники
• Критически важные устройства
• Вычисление высокой скорости загрузки (мс)

Два параллельных ядра

Основным процессором Portenta H7 Lite является двухъядерный процессор STM32H747, включая Cortex® M7, работающий на частоте 480 МГц, и Cortex® M4, работающий на частоте 240 МГц. Два ядра взаимодействуют через механизм удаленного вызова процедур, который позволяет беспрепятственно вызывать функции на другом процессоре. Оба процессора совместно используют все встроенные периферийные устройства и могут обрабатывать:

• Скетчи Arduino поверх ОС Arm® Mbed™
• Собственные приложения Mbed™
• MicroPython/JavaScript через интерпретатор
• TensorFlow™ Lite


Новый стандарт распиновки

Семейство Portenta добавляет два 80-контактных разъема высокой плотности в нижней части платы. Это обеспечивает масштабируемость для широкого спектра приложений: просто обновите плату Portenta до той, которая соответствует вашим потребностям.

Многоцелевой разъем USB-C

Разъем для программирования платы представляет собой порт USB-C, который также можно использовать для питания платы в качестве USB-концентратора или для подачи питания на устройства, подключенные к OTG.

Облако Arduino IoT Cloud

Используйте свою плату Portenta в облаке IoT Arduino — это простой и быстрый способ обеспечить безопасную связь для всех ваших подключенных устройств.

Технические характеристики:

• МИКРОКОНТРОЛЛЕР: STM32H747XI Dual Cortex®-M7+M4 32-битный микроконтроллер Arm® с низким энергопотреблением
• ЗАЩИТНЫЙ ЭЛЕМЕНТ (ПО УМОЛЧАНИЮ): Microchip ATECC608
• ПИТАНИЕ ПЛАТЫ (USB/VIN): 5В
• ПОДДЕРЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ: Li-Po Single Cell, 3,7 В, минимум 700 мАч (встроенное зарядное устройство)
• РАБОЧЕЕ НАПРЯЖЕНИЕ ЦЕПИ: 3,3 В
• ПОТРЕБЛЕНИЕ ТОКА: 2,95 мкА в режиме ожидания (Backup SRAM ВЫКЛ., RTC/LSE ВКЛ.)
• ТАЙМЕРЫ: 22x таймеры и сторожевые таймеры
• UART: 4x порта (2 с управлением потоком)
• ETHERNET PHY: 10/100 Мбит/с (только через порт расширения)
• SD CARD: Интерфейс для разъема SD Card (только через порт расширения)
• РАБОЧАЯ ТЕМПЕРАТУРА: от -40 °C до +85 °C
• MKR HEADERS: Используйте на нем любую из существующих промышленных плат расширения MKR.
• РАЗЪЕМЫ ВЫСОКОЙ ПЛОТНОСТИ: Два 80-контактных разъема открывают доступ ко всем периферийным устройствам платы другим устройствам.
• ИНТЕРФЕЙС КАМЕРЫ: 8-бит, до 80 МГц
• АЦП: 3 × АЦП с 16-разрядным макс. разрешение (до 36 каналов, до 3,6 MSPS)
• ЦАП: 2 × 12-битный ЦАП (1 МГц)
• USB-C: хост/устройство, High / Full Speed, подача питания

Элементы платы:

U1  STM32H747, основной процессор
U10 Диспетчер питания
U2  Флэш-память QSPI
U11 Крипточип (NXP)
U3  высокоскоростной USB
U12, U13, U14 Защита от электростатического разряда
U4 SDRAM
U16 Крипточип (микрочип)
U5 Ethernet PHY
J1, J2 Разъемы высокой плотности
U6 MIPI к USB-C
ANT1  Антенна или разъем U.FL
U7  Переключатель уровня
JANALOGJDIGITAL  разэёмы, совместимые с MKR
U8  Переключатель уровня I2C
J4 Разъем аккумулятора
U9  Wi-Fi/BT-модуль
J5  Разъем ESLOV

Габаритные размеры:  66,04мм х 25,4мм
