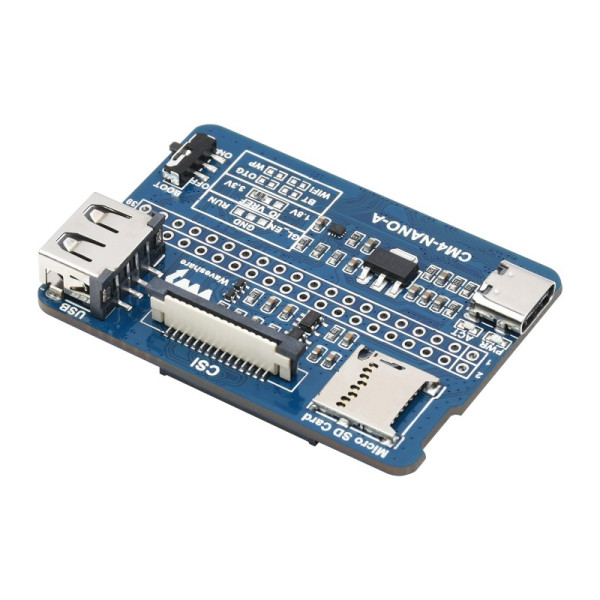

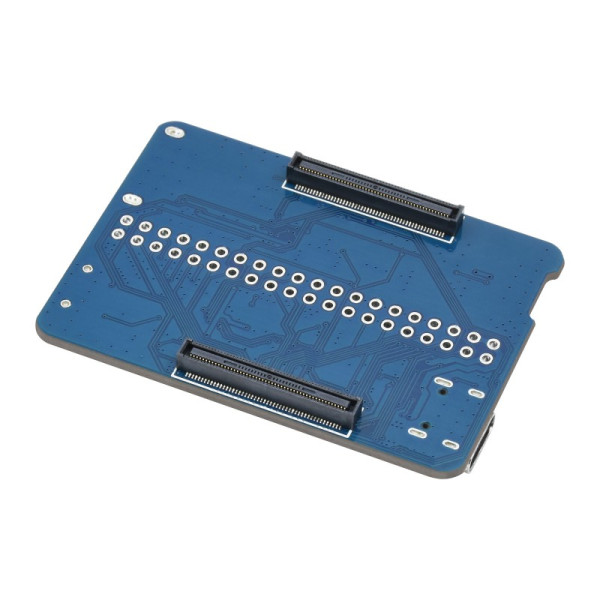

Raspberry Pi Compute Module 4 Nano Base Board (A) (21634)

Raspberry Pi Compute Module 4 - не входить до комплекту поставки!

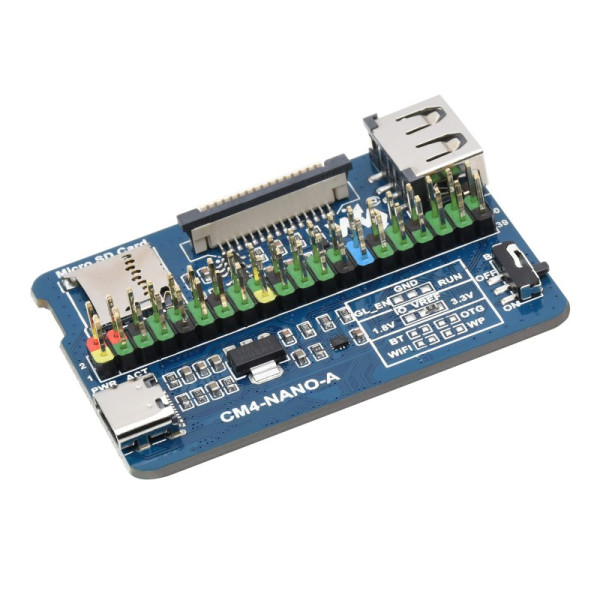

Raspberry Pi Compute Module 4 Nano Base Board (A) (21634) – це базова плата для Compute Module 4 Lite/eMMC, що підходить для оцінки роботи обчислювального модуля Raspberry Pi CM4 або для його інтеграції в кінцеві продукти. Nano Base Board має габарити саме обчислювального модуля. У комплекті поставки є штирьовий 40-pin GPIO роз'єм, що може бути розпаяний на платі для зручності користування, але не встановлений по замовчуванню з міркування зменшення габаритів плати.

Технічні характеристики:

Інтерфейси:

1. Роз’єм CM4 підходить для всіх варіантів Compute Module 4
2. Роз'єм USB Type-C для Живлення / Програмування (живлення 5 В або використовується для запису eMMC)
3. Гніздо для карти Micro SD для підключення карти Micro SD із попередньо записаним образом (ЛИШЕ для Lite версії)
4. Роз'єм CSI. Інтерфейс камери MIPI CSI
5.  Роз'єм USB2.0 для підключення різних пристроїв USB
6. Роз’єм 40PIN GPIO для підключення різних плат розширення
7. Індикатор PWR. Стан живлення CM4
8. Індикатор ACT. CM4 робочий стан
9. AMS1117-3.3
10. Перемикач BOOT
ON: перемикає USB на інтерфейс типу C, переходить в режим завантаження після ввімкнення (налаштовано як диск великої ємності через завантаження RPI)
OFF: перемикає USB на інтерфейс типу A, не переходить в режим завантаження під час увімкнення (завантажується з картки eMMC або Micro SD)

Габаритні розміри:  55 мм × 40 мм

До комплекту поставки входять:

1. CM4-NANO-А x1
2. 2*20PIN кольоровий прямий роз'єм x1

Вага: 0.014 кг
