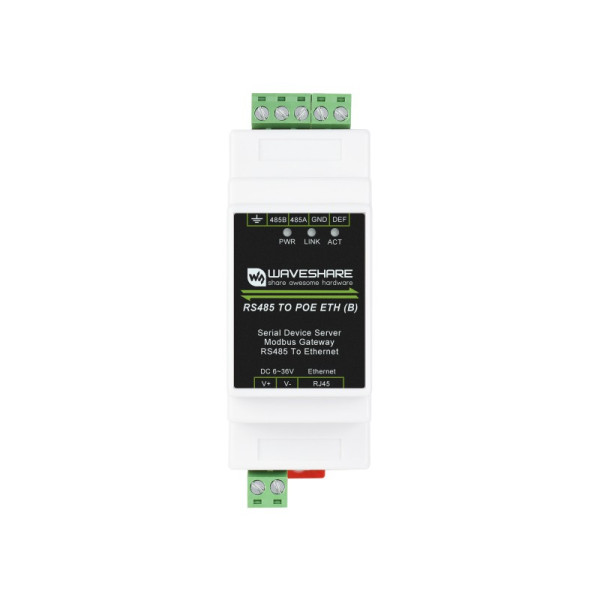

Адаптер RS485 TO POE ETH (B), PoE Ethernet port + Electrical isolation

Адаптер RS485 TO POE ETH (B) (23273) – це пристрій, який дозволяє підключати пристрої з інтерфейсом RS485 (серійний порт) до мережі Ethernet через технологію Power over Ethernet (PoE). PoE дозволяє передавати як дані, так і електроживлення через один Ethernet кабель, що робить його зручним і економічним способом підключення пристроїв до мережі.

Цей адаптер може бути корисним, наприклад, для підключення пристроїв зі стандартним RS485 портом до сучасних мереж Ethernet, які зазвичай використовуються для підключення до Інтернету.

Це пристрій для збору даних RS485/шлюз IoT, розроблений для промислового середовища. Він поєднує багато функцій в одному, включаючи послідовний сервер, шлюз Modbus, шлюз MQTT, RS485 до JSON тощо. Модуль має порт RS485 і Ethernet, функцію POE, використовує гвинтові клеми для введення живлення. Конструкція корпусу - на рейку. Він підходить для таких додатків, як збір даних, шлюз IoT, безпека та безпека IoT та інтелектуальний моніторинг приладів, тощо.

Технічні характеристики:

• НАЗВА: RS485 TO POE ETH (B)
• Тип продукту: послідовний сервер, шлюз Modbus, шлюз MQTT
• Основна функція: двонаправлена прозора передача даних між RS485 і Ethernet
• Інтерфейс зв'язку: порт RS485 x 1, порт Ethernet x 1
• Джерело живлення: гвинтова клема 6 ~ 36 В постійного струму або порт PoE
• Захист ізоляції: ізоляція живлення, ізоляція сигналу
• ЗВ'ЯЗОК:
• Ethernet:
  • Мережевий порт PoE, підтримка стандарту IEEE 802.3af
  • 10 / 100M роз'єм RJ45 з автоматичним узгодженням, захист від перенапруги 2 кВ
  • Послідовний порт: ізольований RS485
• СЕРІЙНА СПЕЦИФІКАЦІЯ
  • Швидкість передачі: 300 ~ 115200 біт/с
  • Біт парності: немає, непарний, парний, позначка, пробіл
  • Біт даних: 5 ~ 9 біт
  • Контроль потоку: Н/Д
• ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ
  • Протокол: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
  • Конфігурація: хост, веб-браузер, бібліотека функцій керування пристроєм
  • Метод зв'язку: прямий зв'язок TCP/IP, VCOM
  • Режим роботи: TCP-сервер, TCP-клієнт (сумісно з TCP-сервером), UDP, UDP multicast
• ІНШІ
  • Робоча температура: -40 ℃ ~ 85 ℃
  • Діапазон вологості: 5% ~ 95% відносної вологості

Основна функція: двонаправлена прозора передача даних між RS485 і Ethernet

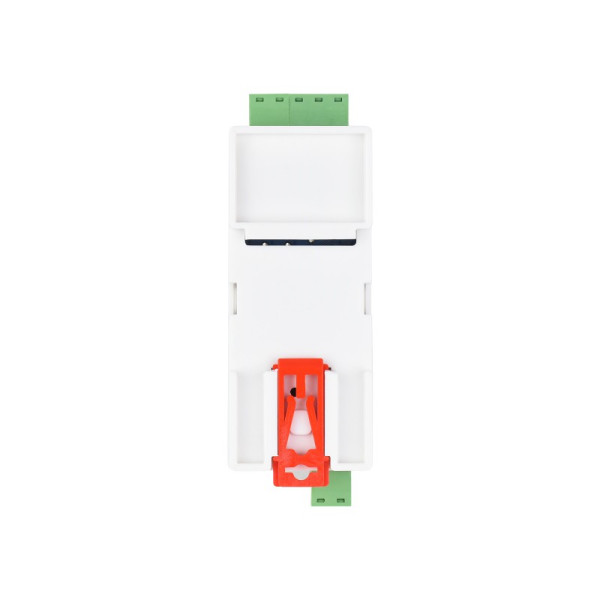

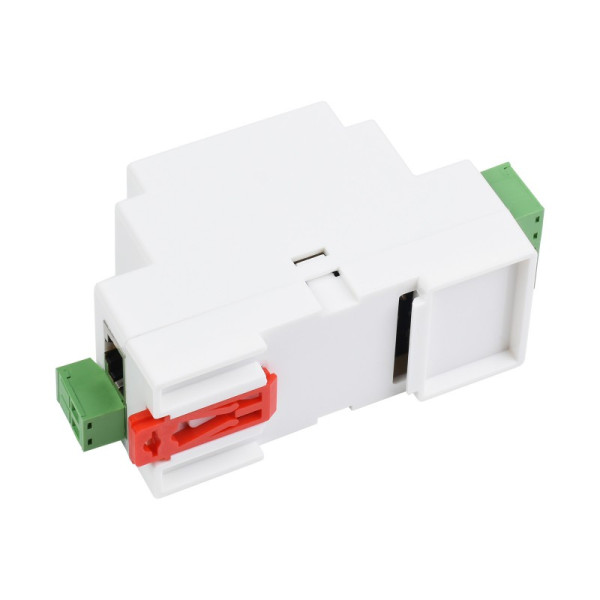

Підтримка монтажу на рейку: легко обслуговувати та з'єднувати

Підтримка шлюзу Modbus: підходить для оновлення мережі Modbus, може використовуватися зі спеціальним програмним забезпеченням конфігурації

Мультикомунікаційні режими: підтримує TCP-сервер / TCP-клієнт / режим UDP / UDP Multicast

MQTT/JSON в Modbus: більш гнучке перетворення між різними протоколами

При використанні в якості шлюзу MQTT пристрої можуть завантажувати послідовні дані на сервер MQTT за протоколом MQTT через прозору передачу, підтримувані сервери, включаючи Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо. Отримані Modbus RTU або нестандартні послідовні дані можуть бути проаналізовано у форматі JSON і упаковано в пакет MQTTdata для завантаження.

При використанні в якості шлюзу збору даних JSON пристрої можуть бути підключені до приладів збору даних через з’єднання RS232, потім автоматично отримувати дані, перетворювати дані у формат JSON і, нарешті, відправляти їх на сервер. Отримані дані підтримують Modbus RTU 645 instrument 97 версії, 645 instrument 07 версії, а також різновиди нестандартних протоколів RS232. Формат завантажених даних можна налаштувати через хост, а протокол завантаження JSON може бути протоколом MQTT, протоколом HTTP POST, протоколом HTTP GET тощо.

Підтримка повторного опитування кількох хостів: різні мережеві пристрої будуть визначені та відповідатимуть відповідно, більше немає проблем із перехресними перешкодами під час спілкування з кількома мережевими пристроями

Визначений користувачем пакет Heartbeat/Registration: легкий для хмарного зв’язку та ідентифікації пристрою

Габаритні розміри:  87мм × 36мм × 59мм

Комплект поставки:

1. Модуль RS485 TO ETH x1

Джерело живлення цього виробу не входить у комплект, його рекомендується використовувати з промисловим джерелом живлення на DIN-рейку 12 В

Вага: 0,077 кг
