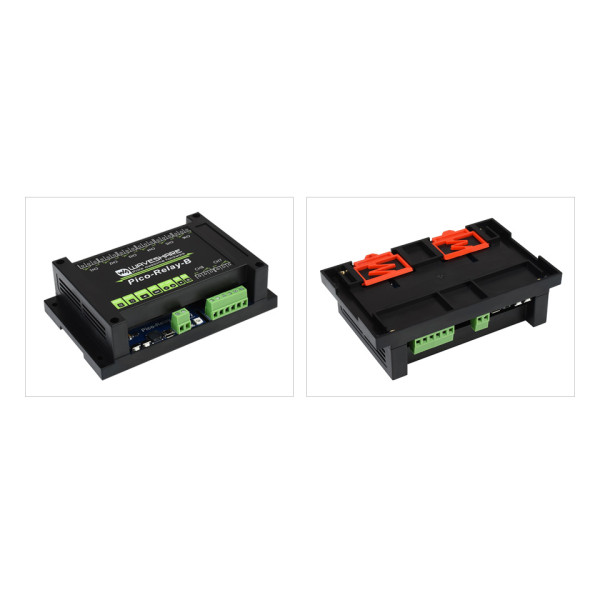

Waveshare RPi Pico Relay (20218)

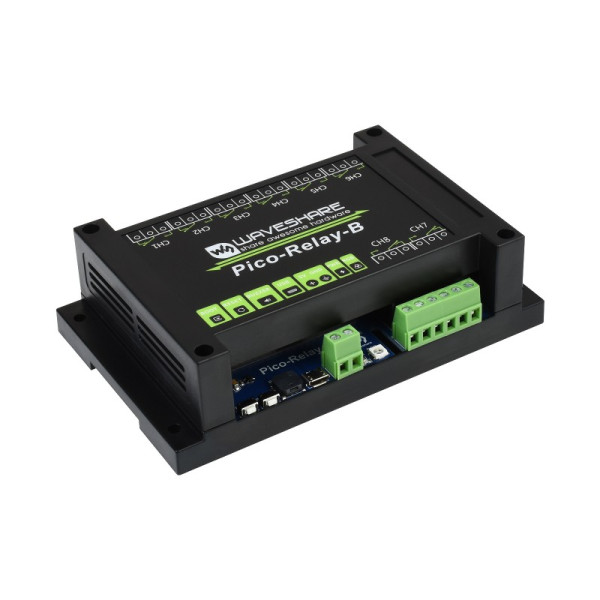

Waveshare RPi Pico Relay (20218) — промисловий 8-канальний релейний модуль розроблений спеціально для Raspberry Pi Pico. Конструкція даного модуля дозволяє зручно приєднати на спеціально виділене місце Raspberry Pi Pico з попередньо припаяними роз'ємами. Дизайн корпусу розроблений з можливістю фіксації модуля на рейку
Примітка: Raspberry Pi Pico в комплект поставки модуля реле не входить!

Основні особливості:

• Ізоляція вбудованого цільного блоку живлення, що забезпечує стабільну ізольовану напругу, не вимагає додаткового джерела живлення для ізольованої клеми
• Ізоляція бортової оптопари, що запобігає перешкодам від зовнішнього ланцюга високої напруги, підключеного до реле
• Реле високої якості, контактна потужність: 10 А 250 В змінного струму або ≤ 10 А 30 В постійного струму

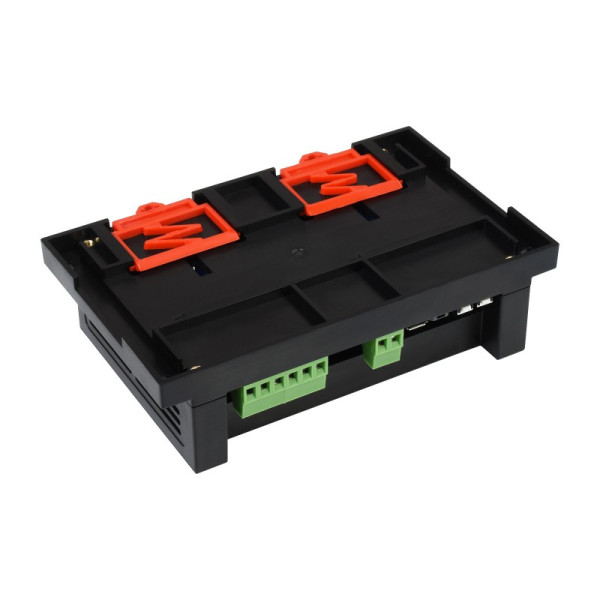

• Захисний кожух з АБС-пластику з опорою для монтажу на рейку, простий у встановленні, безпечний у використанні
• Роз'єм USB-порту та піни для завантаження спрощують налагодження без розбирання корпусу
• Індикатор PWR, світлодіод RGB та пасивний зумер зовні корпусу
• Постачається з ресурсами для розробки та керівництвом (приклади Raspberry Pi Pico C/C++ та MicroPython)

Технічні характеристики:

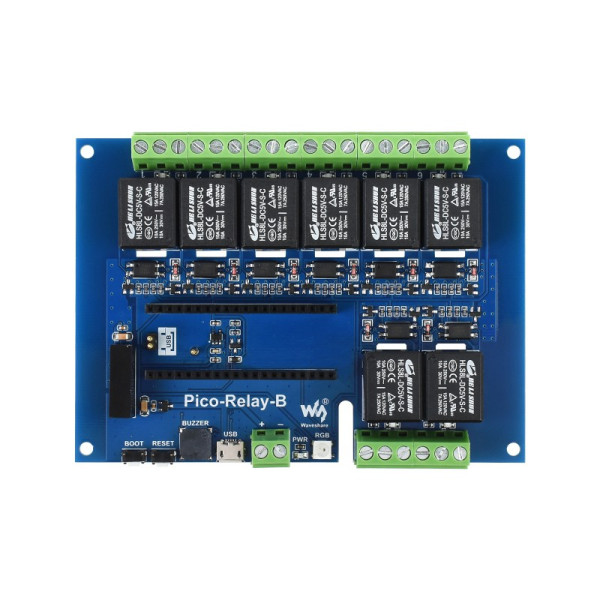

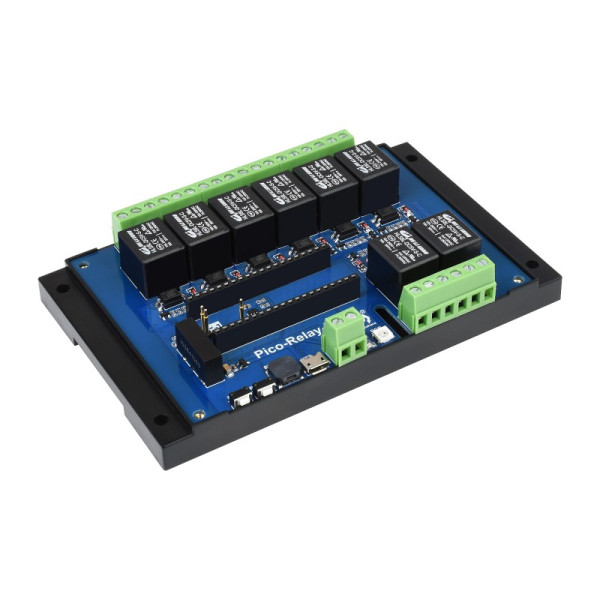

Елементи плати:

1. Роз'єм Raspberry Pi Pico

2. Релейний гвинтовий затискач для підключення зовнішніх пристроїв

3. Гвинтовий затискач джерела живлення, мульти реле підключені паралельно

4. Pogo pins - піни

5. Комунікаційний порт USB, підключений через pogo pins

6. Ключ BOOT підключений через pogo pins

7. Ключ скидання

8. Пасивний зумер із регульованою частотою звуку

9. Індикатор живлення

10. WS2812 RGB світлодіод

11. 8-канальні якісні реле, номінальна потужність контактів на канал: ≤ 10 A 250 В змінного струму або ≤ 10 A 30 В постійного струму

12. Індикатор спрацьовування реле

13. Ізоляція оптопари запобігає перешкодам від зовнішнього ланцюга високої напруги, підключеного до реле.

14. Ізоляція джерела живлення забезпечує стабільну ізольовану напругу, не вимагає додаткового джерела живлення для ізольованої клеми

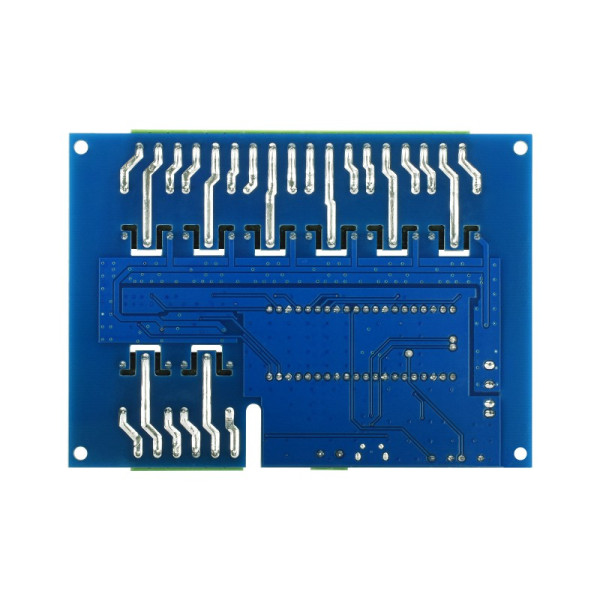

15. Потовщені доріжки дозволяють використовувати пристрої з великим струмом

Габаритні розміри:  145мм х 90мм х 40мм

В комплекті поставки:

1. Корпус з ABS-пластика x1
2. Модуль Pico-Relay-B x1
3. Викрутка x1
4. Набір кріплення х1

Вага: 0.243 кг
