STM32L562E-DK

Комплект розробника STM32L562E-DK створений спеціально для дослідження роботи мікроконтролера серії STM32L562QEI6QU з процесором на базі Arm® Cortex®-M33 з Arm® TrustZone® і ARMv8-M з 512 Кбайт флеш-пам'яті і 256 Кбайт SRAM і дозволяє розробникам зручно і легко розробляти енергоефективні додатки з використанням мікропроцесора STM32 і програмної ізоляцією на основі TrustZone.

Вбудований в плату відладчик STLINK-V3E забезпечує готові можливості завантаження і налагодження, а також міст віртуального COM-порту USB.

Відмінною особливістю STM32MP157C-DK2 є наявність 1.54 "TFT LСD дисплея з роздільною здатністю 240 × 240 пікс. І ємнісним тачскріном, що підключається по паралельному інтерфейсу, а також Bluetooth® Low Energy 4.1.

Наявність роз'єму Arduino ™ Uno V3 і GPIO (Raspberry Pi®) дозволяє швидко розширювати можливості за рахунок підключення відповідних плат розширення.

Системні вимоги:

• ОС: Windows® OS (7, 8 і 10), Linux® 64-bit,  macOS®
• Кабель USB Type-A to Micro-B

Основні особливості:

• Мікроконтролер STM32L562QEI6QU з 512 Кбайт флеш-пам'яті і 256 Кбайт SRAM в корпусі BGA132
• 1,54-дюймовий кольоровий TFT-дисплей з роздільною здатністю 240 × 240 пікселів, 262 тис. Кольорів, паралельний інтерфейс і сенсорна панель управління
• Пристрій USB Type-C ™ Sink FS
• Вбудований лічильник енергії: діапазон виміру від 300 нА до 150 мА зі спеціальним інтерфейсом USB
• аудіокодек SAI
• Цифрові мікрофони MEMS
• Флеш-пам'ять Octal-SPI 512 Мбіт
• Модуль Bluetooth® V4.1 Low Energy
• 3D-акселерометр iNEMO і 3D-гіроскоп
• 2 призначених для користувача світлодіода
• Кнопки користувача і скидання
• Роз'єми плати:
       USB Type-C ™
       карта microSD ™
      Гніздо для стереогарнітури, включаючи аналоговий мікрофонний вхід
    відладчик JTAG
     Інтерфейс вимірювання динамічної потужності DPM для зовнішнього пристрою
    Роз'єм розширення STMod + з додатковою платою розширення для роз'ємів, сумісних з Wi - Fi®, Grove і mikroBUS ™
    Роз'єм розширення Pmod ™
  Роз'єм розширення дочірньої плати Audio MEMS
   Роз'єм розширення ARDUINO® Uno V3
• Гнучкі варіанти живлення: ST-LINK, USB VBUS або зовнішні джерела
• Вбудований відладчик / програматор STLINK-V3E з можливістю повторного перерахування USB: пристрій, віртуальний COM-порт і порт налагодження
• Вичерпні безкоштовні бібліотеки програмного забезпечення та приклади доступні в пакеті MCU STM32CubeL5
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR ™, Keil® і STM32CubeIDE

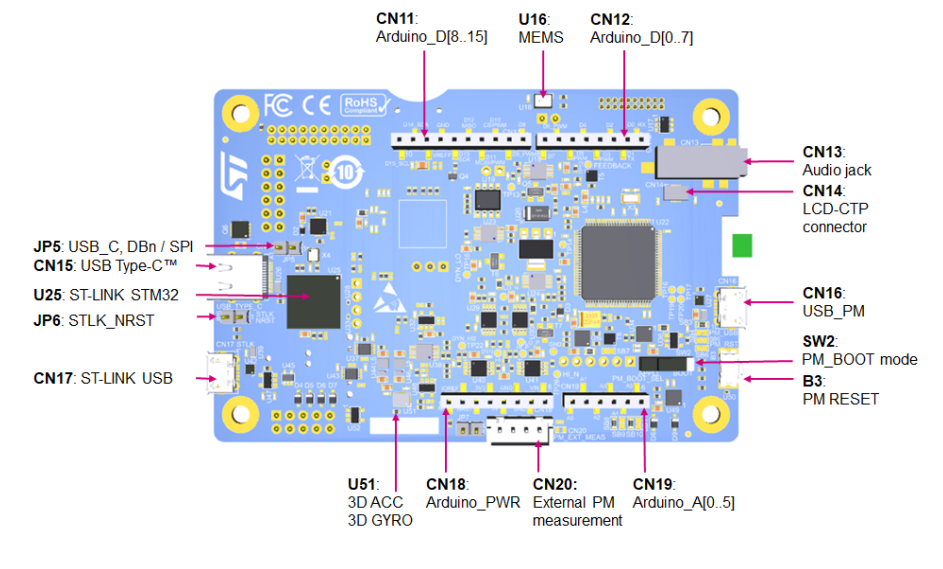

Елементи плати:
