STM32H735G-DK

Відлагоджувальна плата STM32H735G-DK створена спеціально для дослідження роботи мікроконтролера серії STM32H735IGK6U з процесором Arm® Cortex®-M7 і 1Мбайт флеш-пам'яті і 564 Кбайт SRAM. Відмінною особливістю цієї плати є наявність кольорового LCD дисплея з діагоналлю 4.3 "і ємнісного тачскрін. STM32H735G-DK призначена для використання в якості дослідницького інструменту і для прототипування створюваних на базі MCU STM32H735IGK6U додатків, а також їх випробувань до початку серійного виробництва.

Наявність повного набору інтерфейсів (USB OTG FS, Ethernet, карта microSD ™, USART, CAN FD, аудіо ЦАП SAI, стерео з аудіороз'ємом, вхід і вихід, цифровий мікрофон MEMS, HyperRAM ™, флеш-пам'ять Octo-SPI, ЖК-екран з інтерфейсом RGB з ємнісний сенсорною панеллю) дозволяє більш гнучко проізводити дослідження і прототипування.

Вбудований в плату відладчик STLINK-V3E забезпечує готові можливості завантаження і налагодження, а також міст віртуального COM-порту USB.

Наявність роз'ємів Arduino ™ Uno V3, Pmod ™ і STMod + дозволяє швидко розширювати можливості за рахунок підключення відповідних плат розширення.

Плата підтримує роботу з пакетом ПЗ STM32CubeH7, включаючи програмну бібліотеку HAL для STM32.

Ключові особливості:

• Мікроконтролер STM32H735IGK6U з 1 Мбайт флеш-пам'яті і 564 Кбайт SRAM в корпусі UFBGA176 + 25
• 4,3-дюймовий кольоровий РК-модуль TFT 480 × 272 пікселів з ємнісний сенсорною панеллю і інтерфейсом RGB
• Ethernet, сумісний з IEEE-802.3-2002 і PoE (Power over Ethernet)
• USB OTG FS
• аудіокодек SAI
• Один цифровий мікрофон ST-MEMS
• Флеш-пам'ять Octal-SPI NOR 512 Мбіт
• 128 Мбіт HyperRAM
• Два призначені для користувача світлодіода
• Кнопки користувача і скидання
• Дочірня плата розширення Fan-out
• Три CAN FD
• Роз'єми плати:
       USB FS Micro-AB
       USB ST-LINK Micro-B
       Ethernet RJ45
       Гніздо для стереогарнітури, включаючи аналоговий мікрофонний вхід
     Аудіороз'єм для зовнішніх динаміків
       карта microSD ™
     Роз'єм TAG 10-контактний роз'єм
     роз'єм SMA
     10-контактний відлагоджувальний роз'єм Arm® Cortex® з кроком 1,27 мм поверх посадкової поверхні STDC14
     Роз'єм розширення ARDUINO® Uno V3
      Роз'єм розширення STMod +
       Роз'єм розширення Pmod ™ Type-2A і Type-4A
      Роз'єм розширення дочірньої плати Audio MEMS
• Різні варіанти живлення:
      USB-роз'єм STLINK-V3E
      Роз'єм USB OTG FS
       5 В від RJ45 (живлення через Ethernet)
     5 В від ARDUINO®
      Зарядний пристрій USB
• Вбудований відладчик / програматор STLINK-V3E з можливістю повторного перерахування USB: пристрій, віртуальний COM-порт і порт налагодження
• Бібліотеки безкоштовного програмного забезпечення та приклади доступні в пакеті MCU STM32CubeH7
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR ™, Keil® і STM32CubeIDE

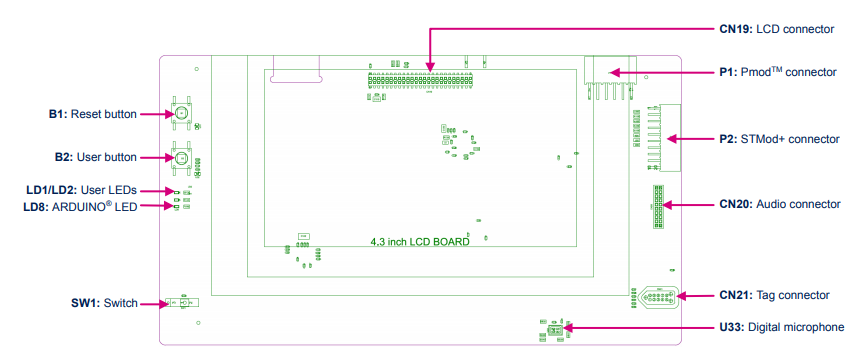

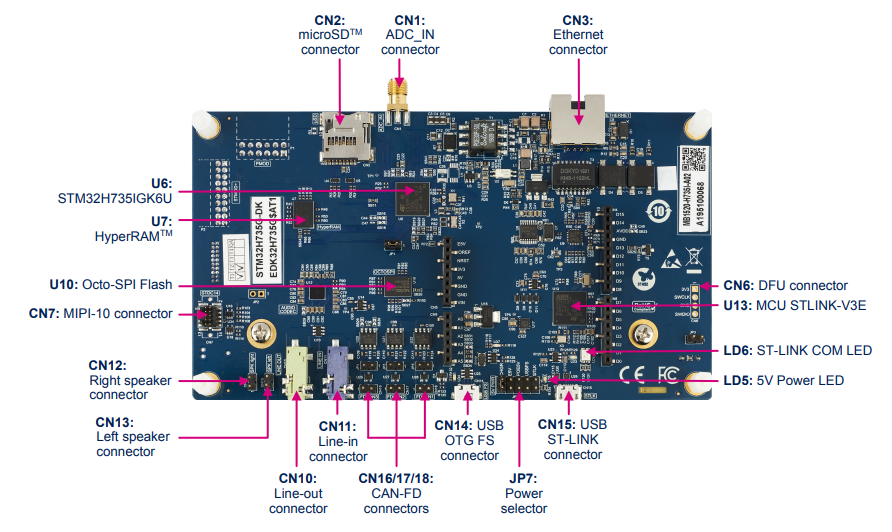

Елементи плати:

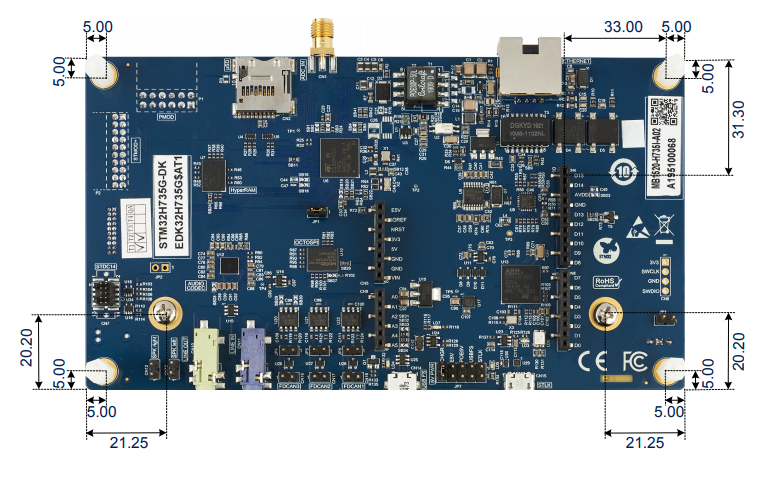

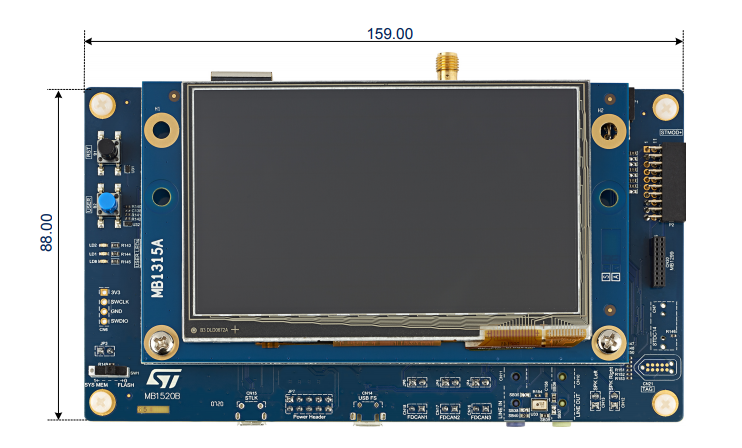

Габаритні і приєднувальні розміри:
