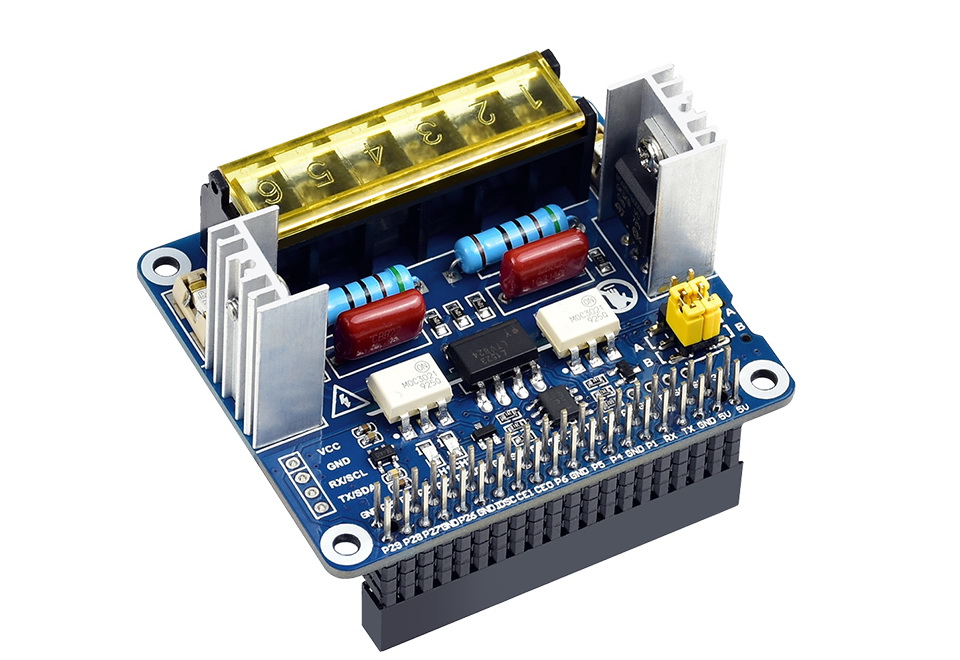

Плата розширення Raspberry Pi 2-CH Triac HAT (17852)

Dual Channels Bidirectional Triac HAT for Raspberry Pi, Integrated MCU, Commands Control, UART / I2C - двоканальна плата розширення, розроблена для Raspberry Pi і призначена для систем промислового контролю (управління насосами, клапанами, ін. промисловими системами), в розумних системах сільського господарства і тваринництва (контроль вентиляції приміщень теплиць і корівників, управлінням світла, подачею води, систем годування, приводів інших систем і т.п.), і в системах розумного будинку (кондиціонування, контроль доступу, очищення, підігріву води і т.п.).

Дана плата має наступні переваги перед реле:

висока ефективність + відсутність шуму або зносу + швидка реакція + безконтактне перемикання + регульована потужність

Розроблено для Raspberry Pi і має стандартний роз'єм Raspberry Pi 40PIN GPIO, налаштований для плат серії Raspberry Pi:

ОСОБЛИВОСТІ:

• Контролер MCU STM32F0 вимагає мінімального ресурсу Raspberry Pi, зв'язок UART / I2C
• RC демпфуючий ланцюг захищає симистор від коливань потужності
• Вихідна потужність до 4400 Вт при ідеальних умовах розсіювання тепла
• Ізоляція оптопари, що запобігає перешкоди від високовольтного ланцюга
• Індикатор для легкої перевірки стану симистора
• Зарезервований інтерфейс UART і I2C для роботи з іншими платами управління
• Швидкість передачі даних: до 921,6 кбіт / с для UART, до 1024 кбіт / с для I2C
• Поставляється з ресурсами для розробки і керівництвом (приклади на C і Python)

Вбудований мікроконтролер STM32F030, підтримує безпосереднє командне управління, простий в розробці, має швидкий відгук і вимагає мінімальних ресурсів від Raspberry Pi:

Висока швидкість передачі даних: до 921,6 кбіт / с для UART, до 1024 кбіт с для I2C:

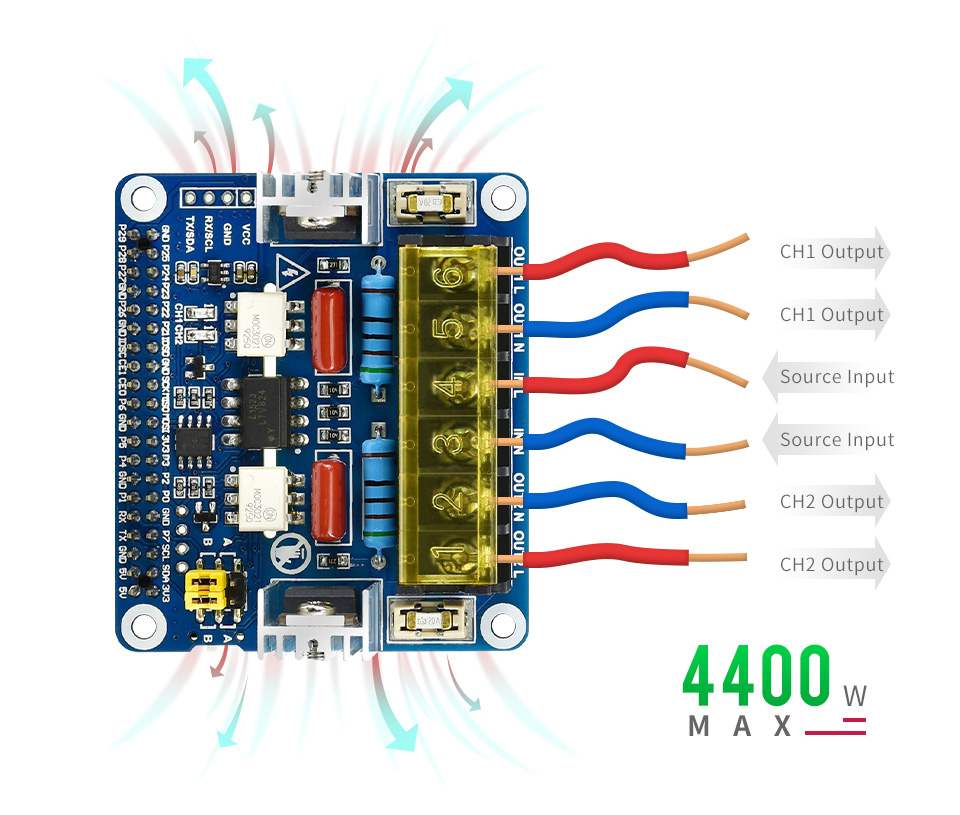

Вихідна потужність до 4400 Вт при ідеальних умовах тепловиділення:

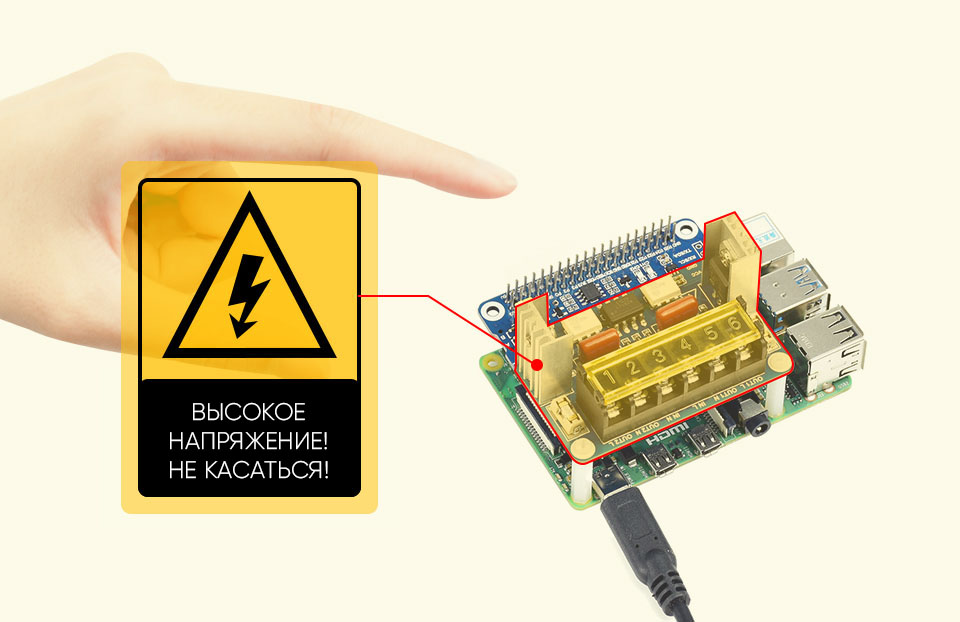

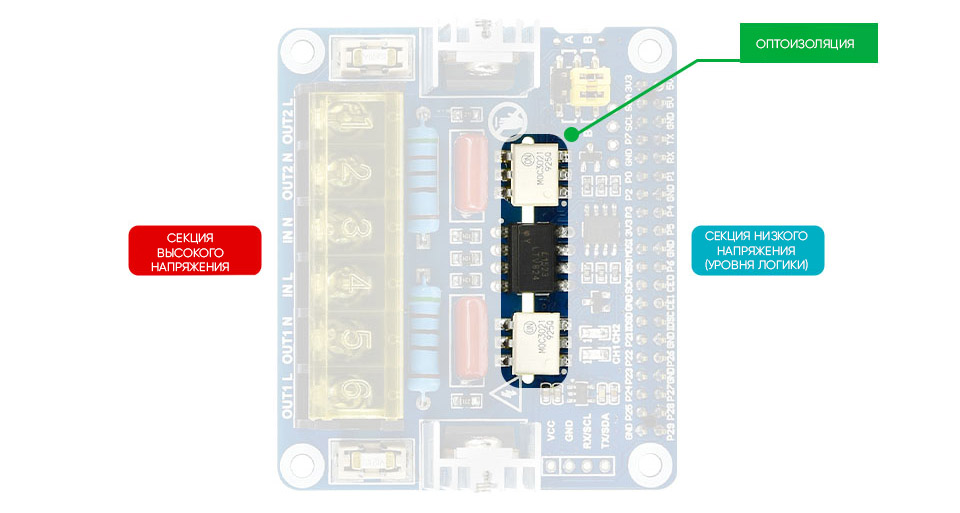

Опто ізольоване рішення, що запобігає перешкоди в ланцюзі високої напруги:

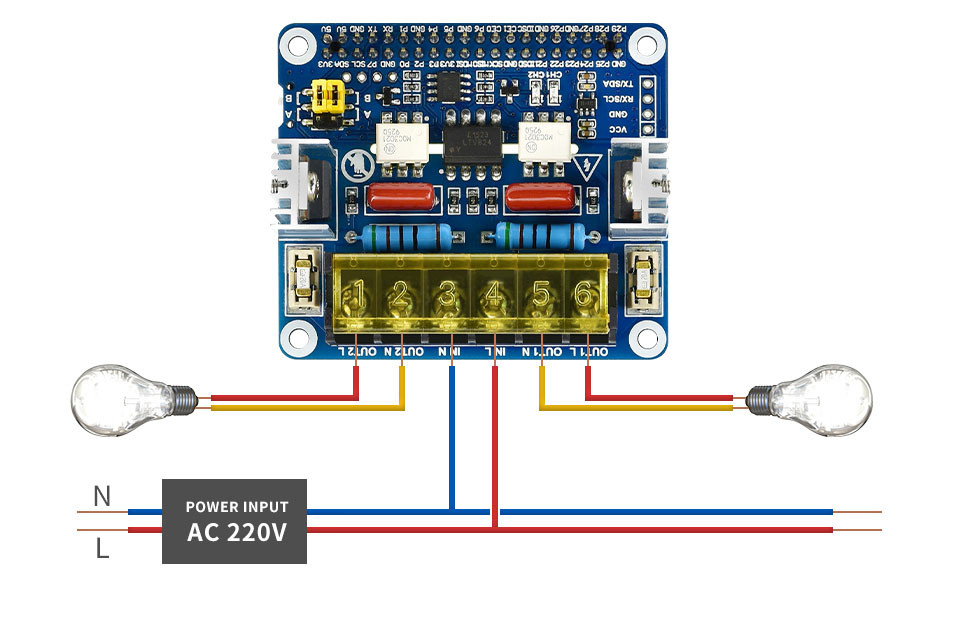

Приклад управління роботою побутовою технікою 220VAC:

ХАРАКТЕРИСТИКИ

елементи:

1. BTA24-600 двонаправлений симистор (TRIAC) високої потужності
2. Фотопара MOC3021S, драйвер симистора
3. LTV-824S AC фотопара
4. RC демпфер
5. LM358DR OP підсилювач
6. Основний контролер STM32F030F4P6
7. RT9193-33PB силовий чіп
8. індикатор виходу
9. Запобіжник на 20А
10.  Стандартний роз'єм Raspberry Pi 40PIN GPIO
11. Інтерфейс управління MCU, для використання з іншими платами управління хоста, такими як Arduino
12. Вхід змінного струму
13. Вихід змінного струму
14. Вибір шини даних
    A: використовувати шину Raspberry Pi I2C
    B: використовувати шину Raspberry Pi UART
15. вибір режиму
    A: режим I2C
    B: режим UART

Распіновка:

Габаритні розміри:

Надані ресурси і послуги:

Компанія Waveshare надає з даним продуктом професійну технічну підтримку, широкий пакет джерел і інструкцій, а також демонстраційні дані.

Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.

www.waveshare.com/wiki/2-CH_TRIAC_HAT

* Ресурси для різних продуктів можуть відрізнятися, будь ласка, перевірте сторінку вікі, щоб підтвердити фактично надані ресурси.

У комплект поставки входить:

1. 2-CH TRIAC HAT плата - 1 шт.
2. набір кріплення - 1 шт.
   1.     2.

вага: 0.052 кг
