M.2 HAT+ M Key позволяет подключать периферийные устройства M.2, такие как NVMe-диски и другие аксессуары PCIe, к интерфейсу PCIe Raspberry Pi 5.

Адаптерная плата M.2 HAT+ преобразует разъем PCIe в Raspberry Pi 5 в единый краевой разъем M.2 M key. Вы можете подключить любое устройство, использующее форм-факторы 2230 или 2242. M.2 HAT+ может подавать до 3А мощности.

M.2 HAT+ использует спецификацию HAT+, что позволяет Raspberry Pi OS автоматически распознавать HAT+ и подключенные устройства.

В комплект входят резьбовые распорки, которые обеспечивают достаточно места для установки активного кулера Raspberry Pi под M.2 HAT+.

M.2 HAT+ совместим с корпусом Raspberry Pi 5 только при снятии крышки и вентилятора, входящего в комплект.

Особенности

• Одноканальный интерфейс PCIe 2.0 (пиковая скорость передачи 500 МБ/с)
• Поддержка устройств, использующих краевой разъем M.2 M key
• Поддержка устройств с форм-факторами 2230 или 2242
• Подает до 3А на подключенные устройства M.2
• Есть индикаторы питания и активности
• Соответствует спецификации HAT+ Raspberry Pi

Комплектация

• Шлейф (ленточный кабель)
• 16 мм GPIO-штекер для стекирования
• 4 резьбовые распорки
• 8 винтов
• 1 винт для крепления накопителя с двойным фланцем, с резьбой для фиксации и поддержки периферийного устройства M.2

Установка

Для использования Raspberry Pi M.2 HAT+ вам понадобится Raspberry Pi 5

Каждый M.2 HAT+ поставляется со шлейфом, стековым заголовком GPIO и монтажным оборудованием.

Выполните следующие инструкции для установки вашего M.2 HAT+:

Сначала убедитесь, что ваш Raspberry Pi работает с новейшим программным обеспечением. Выполните следующую команду для обновления:

sudo apt update && sudo apt full-upgrade

Далее убедитесь, что прошивка вашего Raspberry Pi обновлена. Выполните следующую команду, чтобы увидеть, какую версию прошивки вы используете:

sudo rpi-eeprom-update

Если вы видите дату 6 декабря 2023 года или позже, переходите к следующему шагу. Если вы видите дату ранее 6 декабря 2023 года, выполните следующую команду, чтобы открыть интерфейс настроек Raspberry Pi:

sudo raspi-config

В разделе Advanced Options > Bootloader Version выберите Latest. Затем выйдите из raspi-config с помощью Finish или клавиши ESC.

Выполните следующую команду для обновления прошивки до последней версии:

sudo rpi-eeprom-update -a

Затем перезагрузите командой sudo reboot.

Отключите Raspberry Pi от питания перед началом установки.

M.2 HAT+ совместим с активным кулером Raspberry Pi 5. Если у вас есть активный кулер, поставьте его перед установкой M.2 HAT+.

1. Установите стойки, используя четыре винта из комплекта.
2. Плотно нажмите стековый заголовок GPIO на штифты GPIO Raspberry Pi; ориентация не имеет значения, если все штифты стоят на своих местах.

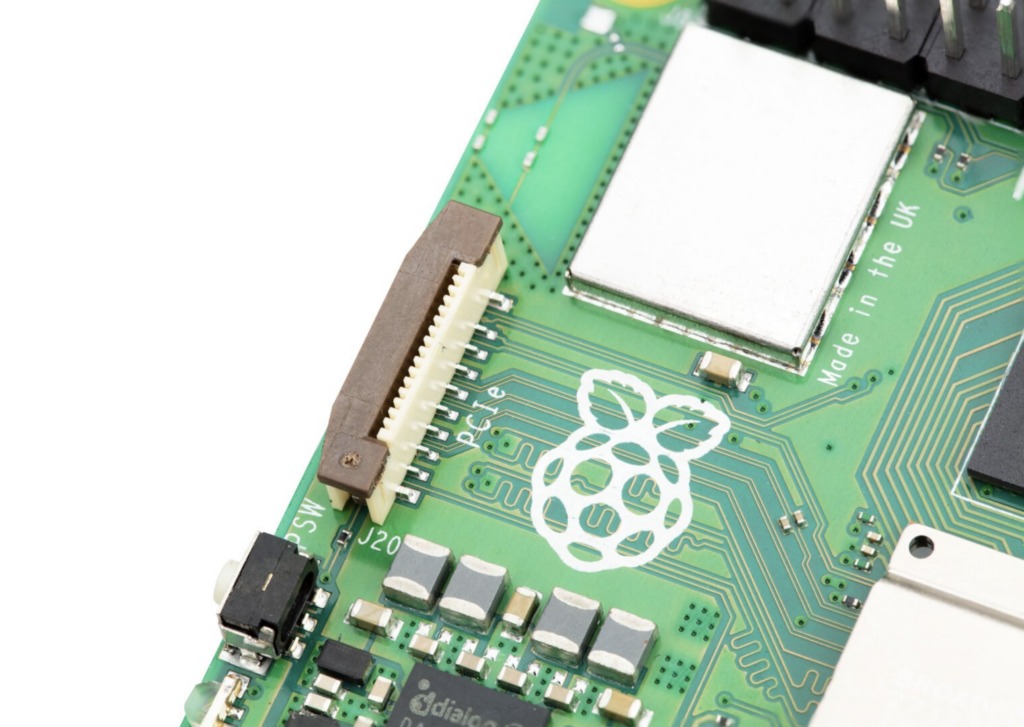

3. Отсоедините шлейф от M.2 HAT+ и вставьте другой конец в порт PCIe вашего Raspberry Pi.
4. Поднимите держатель ленточного кабеля с обеих сторон, затем вставьте шлейф медными контактными точками внутрь, к USB-портам.
5. При полном и равномерном присоединении шлейфа в порт PCIe, нажмите на держатель кабеля с обеих сторон, чтобы надежно закрепить его на месте.

Установите M.2 HAT+ поверх стоек и закрепите его на месте четырьмя оставшимися винтами.

Вставьте ленточный кабель в гнездо на M.2 HAT+. Поднимите держатель ленточного кабеля с обеих сторон, а затем вставьте его медными контактами вверх. При полном и равномерном вхождении шлейфа в порт, нажмите на держатель шлейфа с обеих сторон, чтобы надежно закрепить шлейф на месте.
