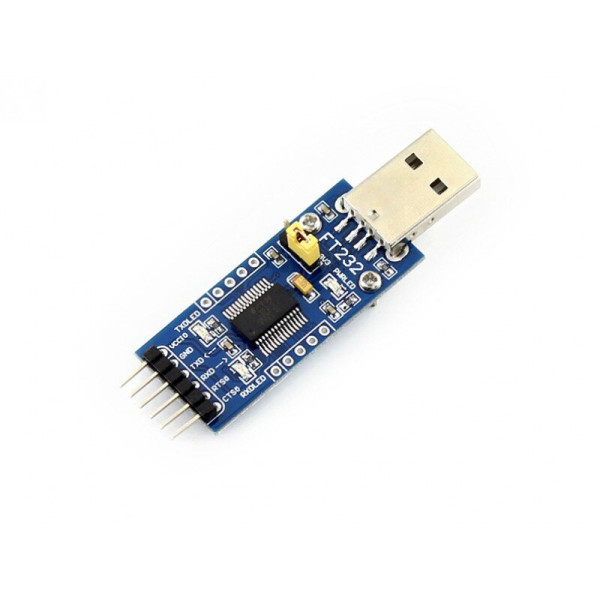

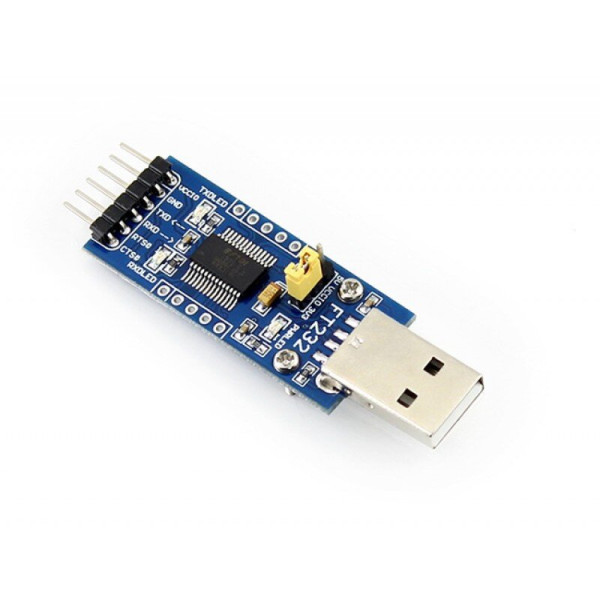

Адаптер USB to UART Board (6170)

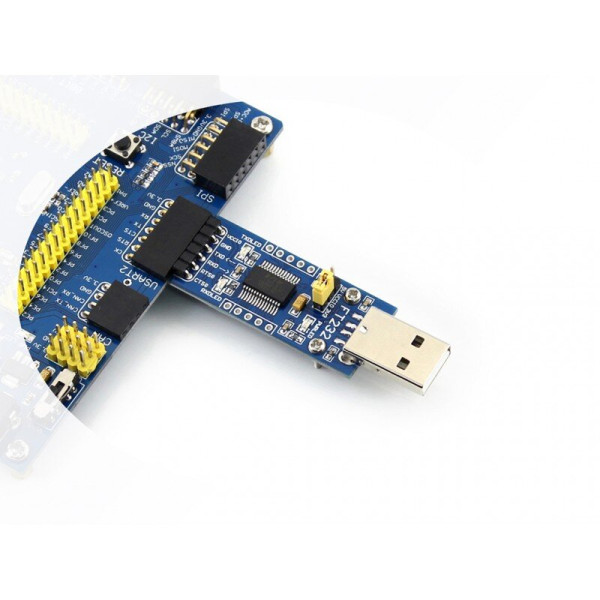

Преобразователь интерфейсов - адаптер USB (Type A) to UART на чипе FT232RL - это специальное устройство для соединения микрокомпьютеров (протокол UART) с персональным компьютером по USB-интерфейсу.

Особенности

• Оригинальный чип FT232RL
• Поддерживает Mac, Linux, Android, WinCE, Windows 7/8 / 8.1 / 10...
• 3 режима питания: выход 5 В, выход 3,3 В или питание от целевой платы (3,3 В-5 В)
• 3 светодиода: светодиод TXD, светодиод RXD, светодиод POWER
• Функциональные разъемы:
       TXD, RXD, RTS #, CTS #: подключены к встроенным паяным разъемам

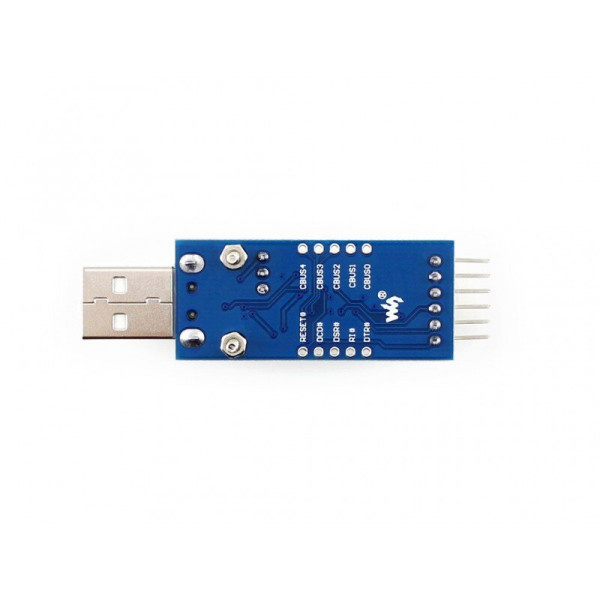

       Другие штыри: доступны на просверленых отверстиях (в комплекте поставки идут отдельные штифтовые головки для простого подключения к пользовательским системам)

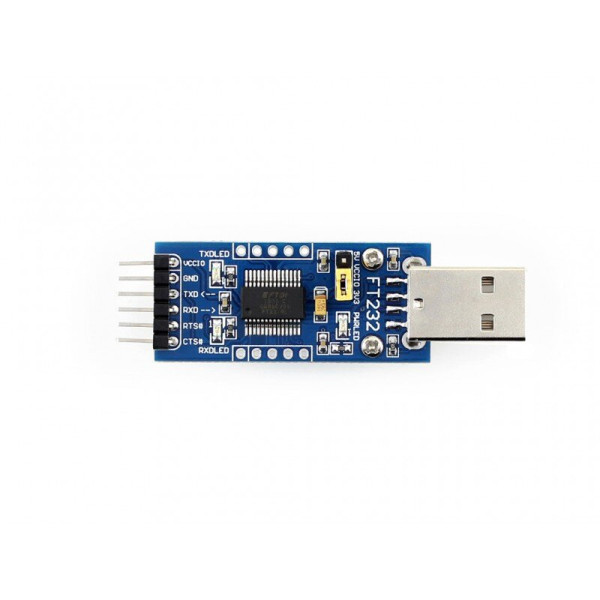

Распиновка:

     VCCIO ↔ выход 3.3 В или 5 В (модуль питается от USB, бортовая перемычка должна быть замкнута на 3.3 В или 5 В)
     GND ↔ GND (земля)
     TXD ↔ MCU.RX (направление сигнала: MCU.RX << FT232 << PC.TX)
     RXD ↔ MCU.TX (направление сигнала: MCU.TX >> FT232 >> PC.RX)
     RTS ↔ MCU.CTS (направление сигнала: MCU.CTS << FT232 << PC.RTS)
     CTS ↔ MCU.RTS (направление сигнала : MCU.RTS >> FT232 >> PC.CTS)


В комплект поставки входит:

1. FT232 Адаптер USB(Type A) to UART - 1 шт.
2. 5-pin разъем папа-мама - 2 шт.
3. 6-pin кабель - 1 шт.

Вес: 0.013 кг
