Raspberry Pi Compute Module 4 PoE UPS Base Board (22849)

Raspberry Pi Compute Module 4 - не входить до комплекту поставки!

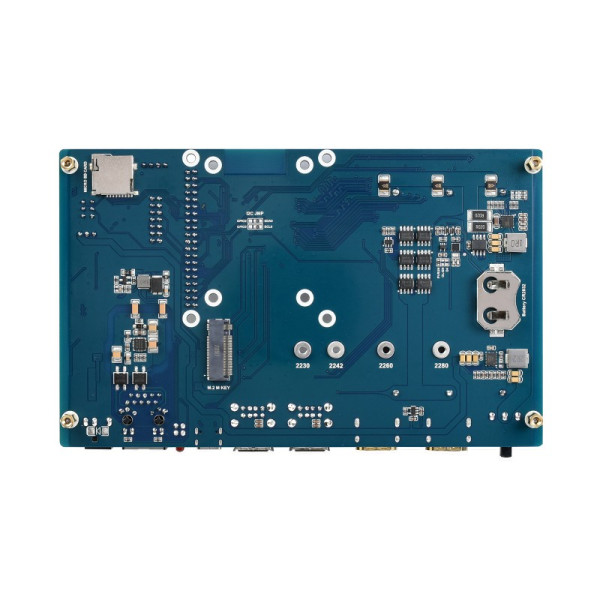

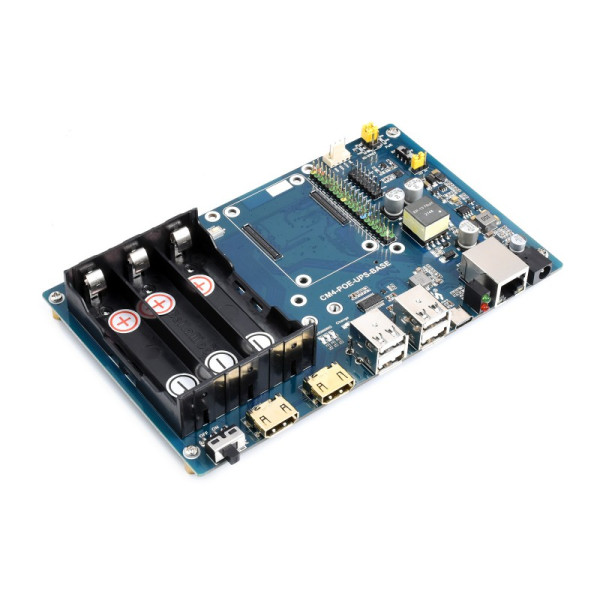

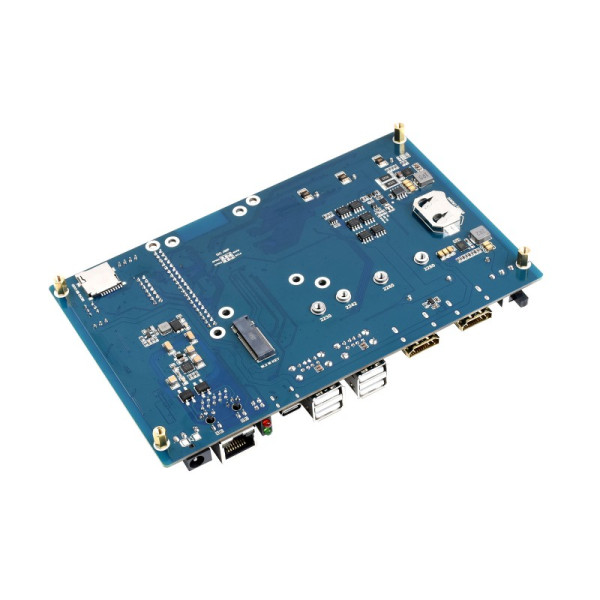

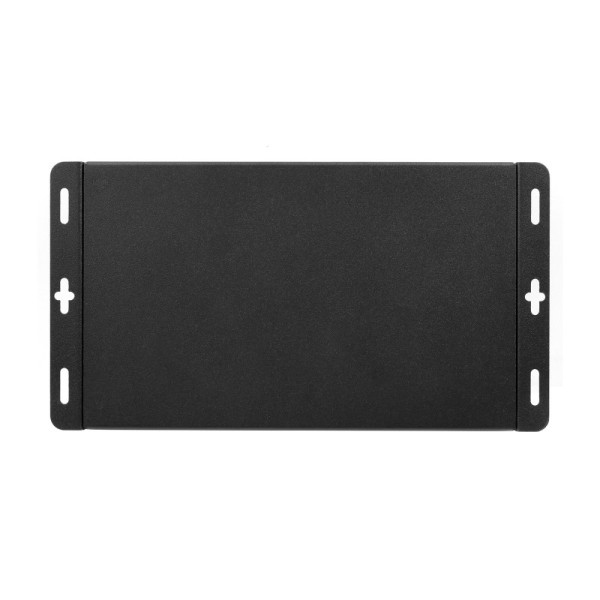

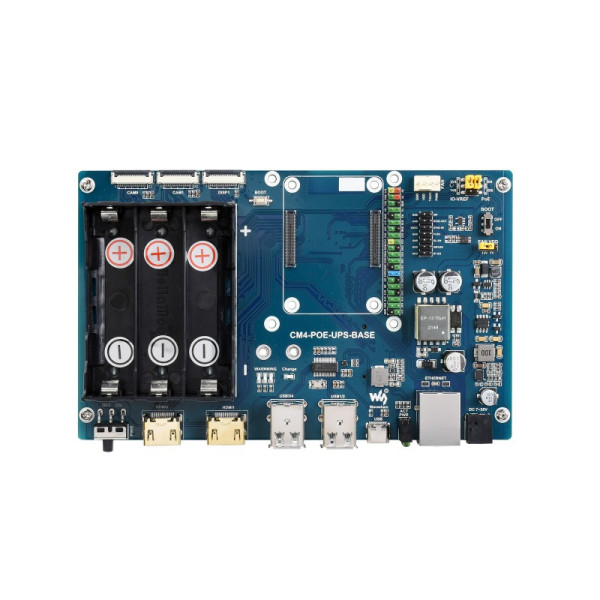

Raspberry Pi Compute Module 4 PoE UPS Base Board (22849) –  це базова плата з джерелом безперебійного живлення та PoE, розроблена для обчислювального модуля Raspberry Pi CM4, підходить для оцінки роботи обчислювального модуля Raspberry Pi CM4 або для його інтеграції в кінцеві продукти. Вона здатна одночасно заряджати батареї та забезпечувати вихідну потужність для системи від зовнішнього джерела живлення. Система автоматично перемикається на вихід від батарей, якщо зовнішнє джерело живлення недоступне та підтримує безперебойну роботу системи. Плата розміщена у металевому захисному корпусі, розробленому саме для цієї моделі плати. Корпус має отвори для зручного настінного кріплення.

Підходить для додатків Raspberry Pi, які потребують бінокулярного зору або іншого промислового контексту, тощо.

Технічні характеристики:

Динамічне керування варіантами живлення:

• Три варіанти зовнішнього джерела живлення: інтерфейс USB, постійний струм із широкою напругою та PoE
• При підключенні до зовнішнього джерела живлення система живиться, а батарея заряджатиметься одночасно. Батарея буде від’єднана після повного заряджання, щоб уникнути зниження терміну служби батареї через частий заряд/розряд
• Коли зовнішнього джерела живлення недостатньо, батарея забезпечить вихідну потужність разом із зовнішнім джерелом живлення одночасно для забезпечення нормальної роботи системи
• Коли підключено зовнішнє джерело живлення, система продовжуватиме працювати в нормальному режимі, навіть якщо батарея вийде з ладу або її виймуть. При відключенні зовнішнього джерела живлення вона автоматично перемикається на вихід від батарей, не перериваючи роботу системи

Плата оснащена схемами захисту від перезаряду/розряду, перевищення струму, короткого замикання та захисту від зворотньої полярності та автономним перезапобіжником для кожної батареї

Плата має вбудовану систему моніторингу напруги, струму, потужності та залишкової ємності акумуляторів через I2C у реальному часі. Коли напруга падає занадто низько, можна належним чином зберегти файли, а потім програмно вимкнути систему, щоб уникнути втрати даних.

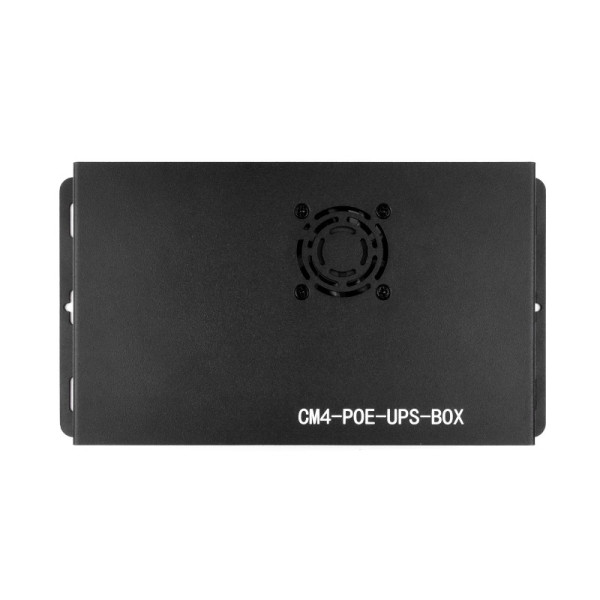

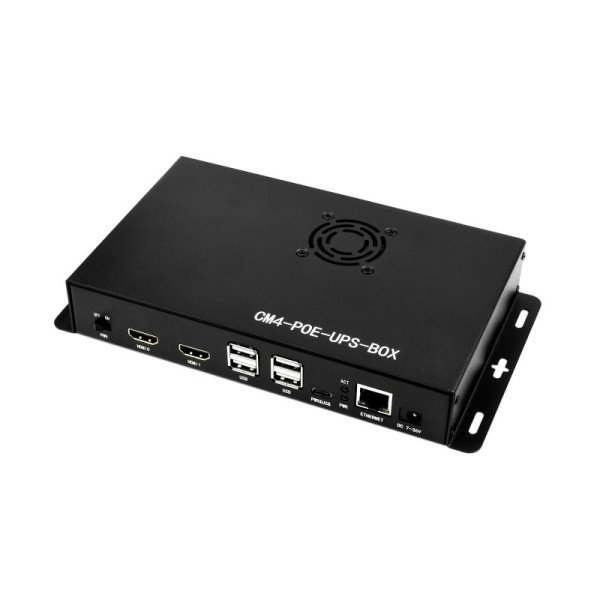

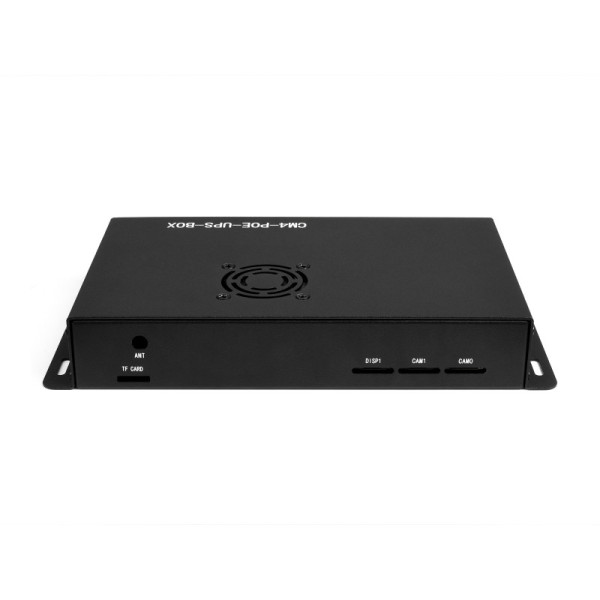

Металевий корпус має точні вирізи із чітким маркуванням. Кожен виріз повністю збігається з відповідним роз’ємом

Поставляється з вентилятором охолодження, що в поєднанні з вентиляційним отвором забезпечує краще розсіювання тепла.

Габаритні розміри:  108 мм × 175 мм (плата), 208мм х 112мм х 32мм (корпус)

До комплекту поставки входять:

1. CM4-POE-UPS-BASE x1
2. Корпус з алюмінієвого сплаву (верхній і нижній) x1
3. Вентилятор x1
4. Джерело живлення 12 В 2 А x1
5. Викрутка x1

Вага: 0.754 кг

Увага!

Батареї 18650 НЕ входять в комплект
Зверніть увагу, що довжина батареї МАЄ бути менше 67 мм.
