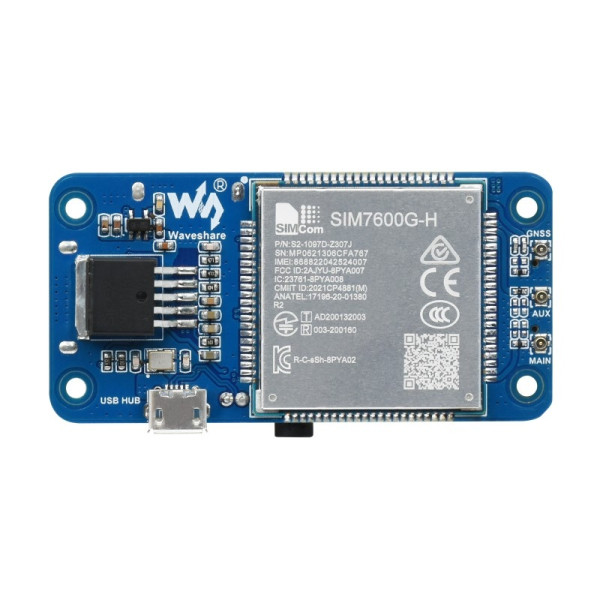

Плата розширення Raspberry Pi SIM7600G-H 4G HAT (19485)

Плата розширення Raspberry Pi SIM7600G-H 4G HAT (19485) — це плата розширення для Raspberry Pi, яка містить модуль 4G зв'язку SIM7600G-H і забезпечує Raspberry Pi зв'язок LTE Cat-4 4G / 3G / 2G з глобальної підтримкою, а також позиціонування на основі GNSS (GPS, BeiDou, Glonass, GALILEO, QZSS, LBS). Підтримує комутований доступ, телефонні дзвінки, SMS, TCP, UDP, DTMF, HTTP, FTP і т.д.

Плата розширення підходить для використання як з Raspberry Pi, так і з ПК, завдяки роз'єму MicroUSB загального призначення.

Має виділений роз'єм Pogo для підключення до Raspberry Pi Zero / Zero W без додаткового USB-кабелю.

Основні особливості:

• Підключається через pogo pin або роз'єм MicroUSB
  • Виділений роз'єм для Raspberry Pi Zero / Zero W
  • Роз'єм MicroUSB для інших плат Raspberry Pi або ПК
• Включає модуль 4G глобального діапазону SIM7600G-H, сумісний з мережами 2G / 3G / 4G з глобальної підтримкою
• Роз'єм USB HUB для інших плат Raspberry Pi або ПК, що забезпечує розширення USB і доступ до мережі 4G
• Підтримує комутований доступ, телефонний дзвінок, SMS, TCP, UDP, DTMF, HTTP, FTP і т.д.
• Підтримує позиціонування по GPS, BeiDou, Glonass, GALILEO, QZSS, LBS
• Має слот для SIM-карти, підтримує SIM-карту 1,8 В / 3 В
• Має вбудований аудіороз'єм і аудіодекодери для телефонних дзвінків
• 2x світлодіодних індикатора для легкого контролю робочого стану
• Управління через AT-команди (набір команд 3GPP TS 27.007, 27.005 і V.25TER)
• Підтримує набір додатків для SIM-карт: SAT Class 3, GSM 11.14 Release 99, USAT
• Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi)

Технічні характеристики:

Підтримка глобального діапазону 4G / 3G / 2G

До 50 Мбіт / с висхідний канал і 150 Мбіт / с низхідний канал для мережі 4G (мається на увазі ідеалізована швидкість передачі даних, фактична швидкість передачі даних залежить від таких факторів, як покриття мережі, перевантаження трафіку, стан базової станції і т. Д.)

Функція USB HUB
Вбудований USB-концентратор, сумісний з USB2.0 / 1.1, з 2 роз'ємами USB-A і 1 паяльним майданчиком для USB.

Позиціонування по GNSS
Підтримує GPS, BeiDou, Glonass, GALILEO, QZSS, позиціонування базових станцій LBS

Підтримка телефонних дзвінків і SMS
Здійснення телефонних дзвінків або відправлення SMS за допомогою AT-команд і вбудованого аудіороз'єма

Елементи платы:

1. SIM7600G-H
2. Чіп FE1.1S USB HUB
3. Аудіодекодери NAU8810
4. Мікросхема живлення MP1482
5. Транслятор напруги РТ9193-33
6. Вхід USB HUB
   D + / D- pogo pin: для Raspberry Pi Zero / Zero W
   Роз'єм MicroUSB: для інших плат Raspberry Pi або ПК
7. Живлення Pogo pin
   5V: підключається до висновку 5V Zero / Zero W, струм до 2A
   GND: підключається до контакту GND Zero / Zero W
8. Розширені порти USB
   USB1 ~ USB2: роз'єми USB-A
   USB3: паяльна майданчик
9. Слот для SIM-карти
   підтримує SIM-карту 1,8 В / 3 В
10. Роз'єм для навушників / мікрофона 3,5 мм
11. MAIN - антенний роз'єм
12. Роз'єм допоміжної антени AUX
13. Роз'єм антени GNSS
14. індикатор живлення
15. Індикатор стану мережі

Габаритні розміри:  65мм х 32мм

В комплекті поставки:

1. Плата SIM7600G-H 4G (B) x1
2. Антена LTE x1
3. Антена GPS x1
4. Кабель USB-A - micro-B x1
5. Набіор кріплення х1

Вага: 0.162 кг
