Плата розширення Raspberry Pi NB-IoT Module HAT (17693)

NB-IoT/Cat-M(eMTC)/GNSS HAT for Raspberry Pi, Based on SIM7080G, Globally Applicable - це телекомунікаційна плата розширення (HAT), яка володіє безліччю функцій зв'язку: NB-IoT (NarrowBand-Internet of Things), Cat-M (також відомий як eMTC, Поліпшений зв'язок по типу машини) і GNSS (Глобальна навігаційна супутникова система).

З розвитком телекомунікаційної технології LTE мережі 2G / 3G поступово зникають, в майбутньому світі будуть домінувати технології IoT, що складаються зі стандартів NB-IoT / Cat-M з низькою пропускною здатністю і стандартів 4G / 5G з високою пропускною здатністю.

Ця плата підтримує глобальні діапазони NB-IoT і Cat-M, а також функцію позиціонування. Завдяки своїм перевагам, таким як невеликий розмір, низька затримка і широке охоплення, вона є ідеальним вибором для додатків IoT, таких як інтелектуальні інструменти, відстеження активів, віддалений моніторинг, електронна охорона здоров'я і т. Д.

Особливості

• Стандартний подовжувач Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
• Підтримує протоколи зв'язку, такі як TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT
• Підтримує позиціонування GNSS (GPS, ГЛОНАСС, BeiDou і Galileo)
• Вбудований USB-інтерфейс для тестування AT-команд, отримання даних GPS-позиціонування і т. Д.
• Роз'єм управління UART для підключення до хост-плат, таким як Arduino / STM3
• Вбудований перетворювач напруги, 3.3 В за замовчуванням, дозволяє перемикатися на 5 В через вбудовану перемичку
• Слот для SIM-карти, підтримує тільки 1,8 В SIM-карти (3 В SIM-картка не доступна)
• 3x світлодіодні індикатори, легко контролювати робочий стан
• Швидкість передачі: 300 ~ 3686400 біт / с
• Звичайне автоматичне узгодження швидкості передачі даних: 9600/19200/38400/57600/115200 біт / с
• Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Arduino / STM32)

Характеристики зв'язку:

Характеристики GNSS:

   Тип приймача
         16-канальнbй
         Код C / A
     Групи
         GNSS L1: 1575,42 ± 1,023 МГц
        ГЛОНАСС: 1597,5 ~ 1605,8 МГц
         BeiDou: 1559,05 ~ 1563,14 МГц
         Galileo L1: 1575,42 ± 1,023 МГц
    Частота оновлення: 1 Гц (за замовчуванням)
     Формат даних: NMEA-0183
     Антена: активна антена

Інші характеристики:

     Напруга живлення: 5 В
    Рівень логіки: 5 В / 3,3 В (налаштовується за допомогою перемички)
Загальний струм (режим очікування): 39 мА
Струм підошви модуля (VBAT = 3,8 В):
Режим очікування: 10 мА
Сплячий режим: 1,2 мА
Режим PSM: 3.2uA
Режим eDRX: 0,59 мА (eDRX = 81,92 с)
Робоча температура: -40 ° C ~ 85 ° C
Температура зберігання: -45 ° C ~ 90 ° C
    Розмір: 30,2 мм х 65 мм

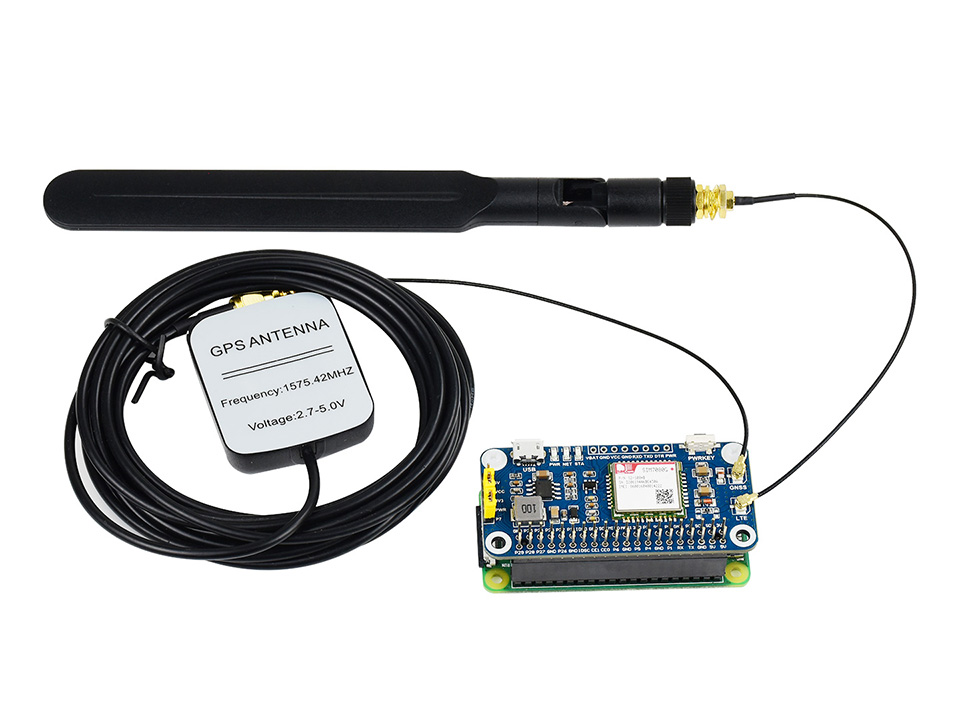

приклад:

Увага! Raspberry Pi в комплект поставки не входить.

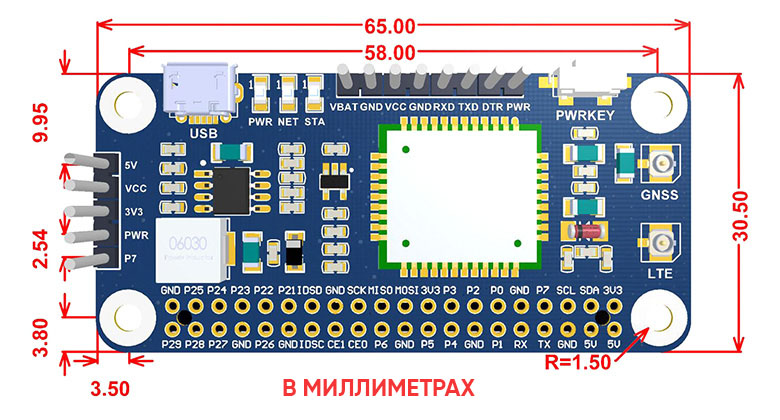

Габаритні розміри:

Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.

www.waveshare.com/wiki/SIM7080G_Cat-M/NB-IoT_HAT

У комплект поставки входить:

1. SIM7080G Cat-M/NB-IoT HAT - 1 шт.
2. LTE антена - 1 шт.
3. GPS зовнішня антена (В) - 1 шт.
4. USB type A - micro  кабель - 1 шт.
5. 2 × 20PIN адаптор - 1 шт.
6. Набір кріплення - 1 шт.

1.   2.   3.    4.   5.   6.

вага: 0.145 кг
