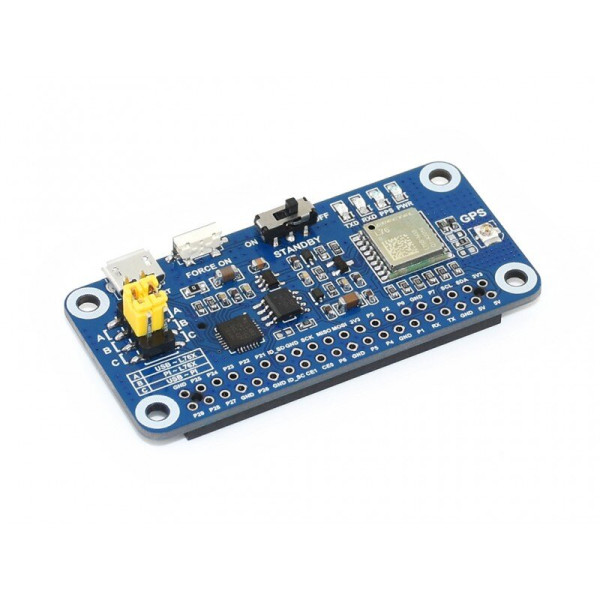

Плата розширення Raspberry Pi Multi-GNSS HAT (16193)

L76X Multi-GNSS HAT for Raspberry Pi, Supports GPS, BDS, QZSS - це плата розширення Raspberry Pi GNSS HAT, яка підтримує системи Multi-GNSS: GPS, BDS і QZSS, з такими перевагами, як швидке позиціонування, висока точність, низьке енергоспоживання і т.п.

Дана плата є найпростішим способом включити функцію глобального позиціонування для вашого Raspberry Pi.

L76X Multi-GNSS HAT застосовується для відстеження транспортних засобів, відстеження активів, в системах безпеки, промислових КПК, ГІС-додатках.

Особливості

•     Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
•      Підтримує мульти-GNSS системи: GPS, BDS і QZSS
•      EASY ™, технологія самоперевірки, допомагає швидко позиціонувати
•      AlwaysLocate ™, інтелектуальний контролер періодичного режиму для енергозбереження
•      Підтримує DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)
•      Швидкість передачі даних UART 4800 ~ 115200 біт / с (9600 біт / с за замовчуванням)
•      Бортовий утримувач батареї, підтримує акумулятор ML1220, для збереження ефемеридної інформації і гарячих запусків
•      4 світлодіода для індикації робочого стану модуля
•      Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Jetson Nano / Arduino / STM32)

Технічні характеристики GNSS

    смуга: GPS L1 (1575,42 МГц), BD2 B1 (1561,098 МГц)
Канали: 33 трекінгу ч, 99 збору ч, 210 прн ч
Код C / A
SBA: WAAS, EGNOS, MSAS, GAGAN
     Точність горизонтального положення:
        Автономний: <2.5mCEP
     Час до першого виправлення @ -130 дБм (EASY ™ включено):
       Холодні пуски: <15 с
Теплі старти: <5 с
Гарячі старти: <1 с
     чутливість:
         Придбання: -148 дБм
Відстеження: -163 дБм
Повторне набуття: -160 дБм
    Динамічна продуктивність:
         Висота (макс): 18000 м
Швидкість (макс): 515 м / с
Прискорення (макс): 4G

Основні характеристики

     Інтерфейс зв'язку: UART
Швидкість передачі 4800 ~ 115200 біт / с (9600 біт / с за замовчуванням)
Частота оновлення: 1 Гц (за замовчуванням), 10 Гц (максимум)
Протоколи: NMEA 0183, PMTK
Напруга живлення: 5 В / 3,3 В
Робочий струм: 13 мА
Робоча температура: -40 85 ~ 85 ℃
Розміри: 65 мм х 30,5 мм

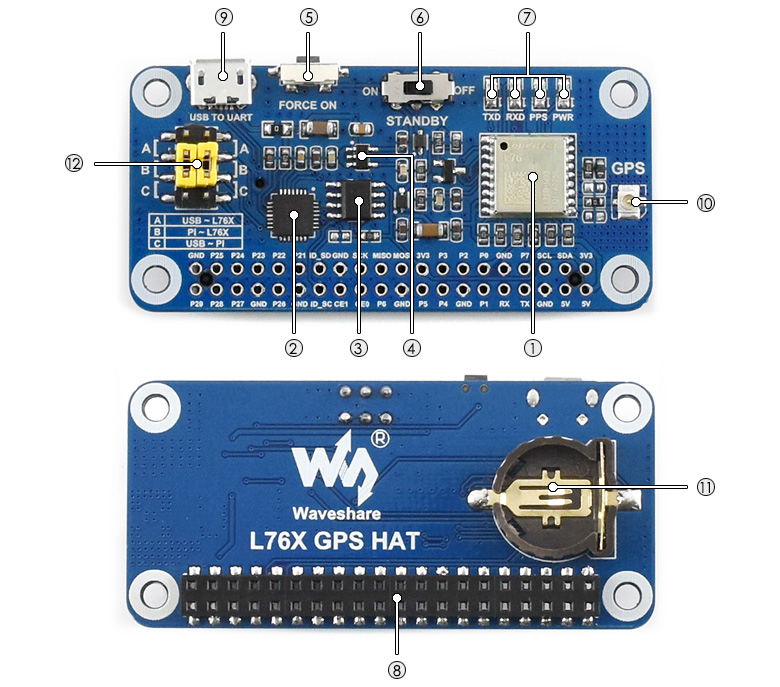

елементи:

1.      Модуль L76B
2.      CP2102: конвертер USB TO UART
3.      CAT24C32: EEPROM
4.      RT9193-33: управління живленням
5.     Кнопка включення режиму резервного копіювання
6.      резервний вимикач
7.     індикатори:
            RXD / TXD: індикатор UART RX / TX
            PPS: індикатор стану GPS
            PWR: індикатор живлення
8.      Роз'єм Raspberry Pi GPIO: для з'єднання з Raspberry Pi
9.      USB TO UART порт
10.      GNSS антенний роз'єм
11.      Тримач батареї: підтримує акумулятор ML1220, для збереження ефемеридної інформації і швидкого запуску
12.      UART вибір перемичок
    A: управління L76B через USB TO UART
    B: управління L76B через Raspberry Pi
    C: отримати доступ до Raspberry Pi через USB TO UART

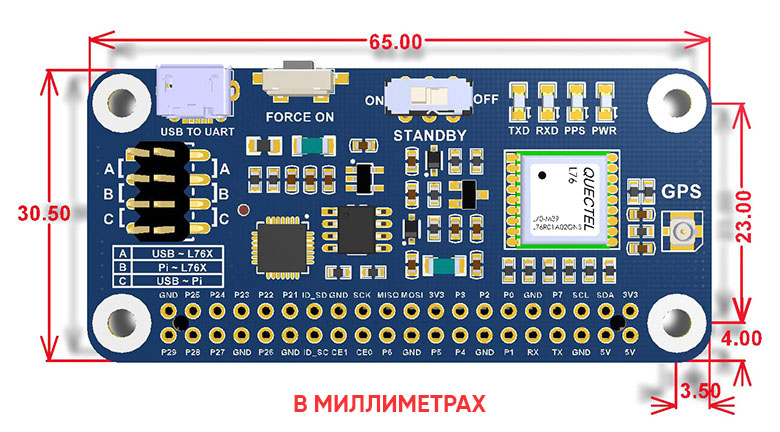

Габаритні розміри:

Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.

www.waveshare.com/wiki/L76X_GPS_HAT

У комплект поставки входить:

1. L76X GPS HAT - 1 шт.
2. GPS Зовнішня антена (B) x1 - 1 шт.
3. USB type A plug to micro кабель - 1 шт.
4. Набір кріплення - 1 шт.
5. 2x20PIN адаптер - 1 шт.

1.    2.    3.    4.    5.

Увага! Raspberry Pi в комплект поставки не входить.

вага: 0.129 кг
