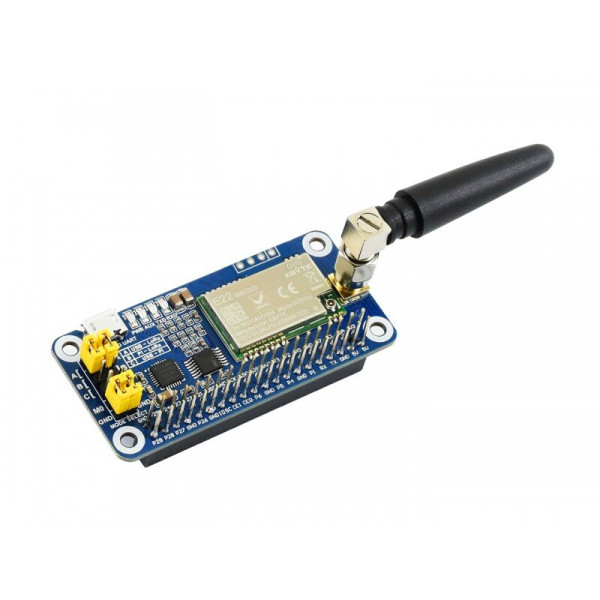

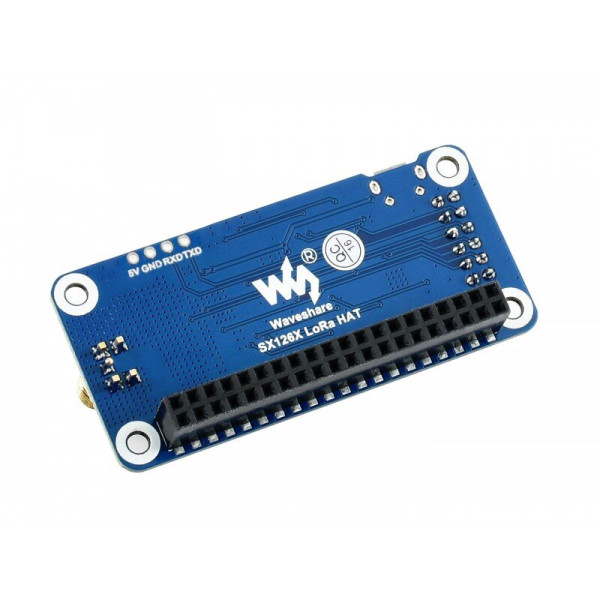

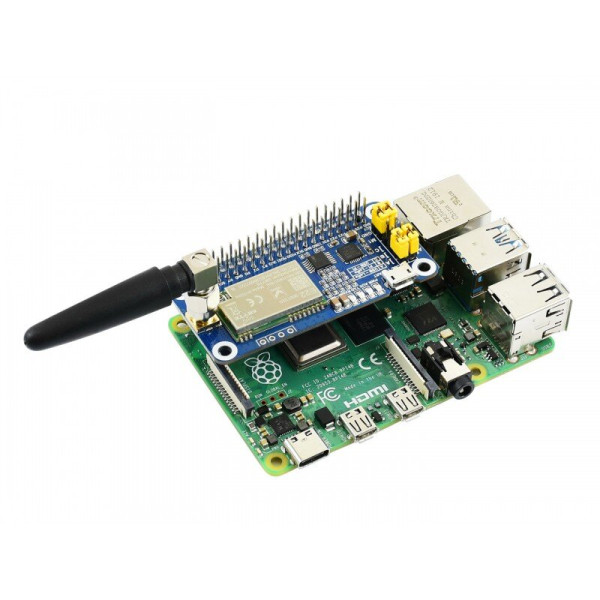

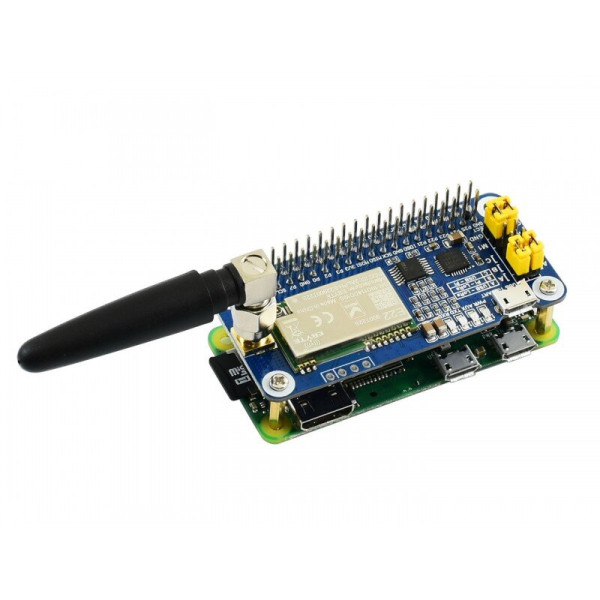

SX1262 LoRa HAT for Raspberry Pi, Spread Spectrum Modulation, 868MHz Frequency Band - это плата расширения Raspberry Pi LoRa (HAT) на базе SX1262, покрывающий полосу частот 868 МГц. Это позволяет передавать данные до 5 км через последовательный порт.
Благодаря использованию технологии модуляции с расширенным спектром LoRa нового поколения, дальность связи модуля достигает 5 км, а также поддерживается автоматическое повторение для более длительной передачи. Другие функции включают Wake on Radio, беспроводную конфигурацию, определение несущей, ключ связи и так далее.
По сравнению с обычными модулями LoRa, SX1262 LoRa HAT обеспечивает большую дальность связи, более высокую скорость, низкое потребление, лучшую безопасность и защиту от помех. Он подходит для различных приложений, таких как промышленный контроль, умный дом, сбор данных и т. д.
Особенности
- Стандартный разем Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
- Встроенный преобразователь USB TO UART CP2102 для последовательной отладки
- Интерфейс управления UART, для подключения хост-плат, таких как Arduino / STM32
- 4 светодиодных индикатора, легко проверить состояние модуля
- Технология модуляции с расширенным спектром LoRa, до 81 доступного канала сигнала, большая дальность связи, повышенная устойчивость к помехам
- Автоматическое многоуровневое повторение, подходит для сверхдальней связи, позволяет использовать несколько сетей в одном регионе
- Функции низкого энергопотребления, такие как глубокий сон и пробуждение по радио, идеально подходят для приложений с питанием от батареи
- Настраиваемый ключ связи, который не будет получен, значительно повышает безопасность пользовательских данных
- Поддерживает LBT, отслеживая шум канала сигнала перед передачей, значительно улучшает коэффициент успешности в экстремальных условиях
- Поддержка интенсивности сигнала RSSI, для оценки качества сигнала, настройки сети
- Поддерживает настройку параметров беспроводной сети, отправляя пакет беспроводной команды / данных, удаленно настраивая или получая параметр модуля
- Поддерживает передачу с фиксированной точкой, широковещательную передачу, мониторинг канала сигнала
- Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / STM32)

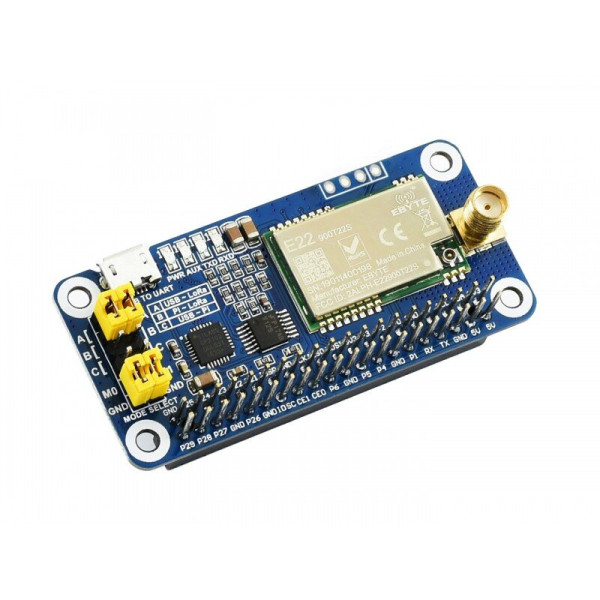

Элементы:
- Модуль SX1262 LoRa
- 74HC125V: преобразователь уровня напряжения
- CP2102: конвертер USB TO UART
- Разъем Raspberry Pi GPIO: для соединения с Raspberry Pi
- USB TO UART порт
- Заголовок UART: для подключения хост-плат, таких как STM32 / Arduino
- SMA антенный разъем
- Разъем антенны IPEX
- Индикаторы:
RXD / TXD: индикатор UART RX / TX
AUX: вспомогательный индикатор
PWR: индикатор питания - UART выбор перемычек
A: управление модулем LoRa через USB TO UART
B: управление модулем LoRa через Raspberry Pi
C: получение доступа к Raspberry Pi через USB TO UART - Перемычки выбора режима LoRa
замкн. M0, замкн. M1: режим передачи
замкн. M0, разомкн. M1: режим конфигурации
разомкн. M0, замкн. M1: режим WOR
разомкн. M0, разомкн. M1: режим глубокого сна
В комплект поставки входит:
- SX1262 868M LoRa HAT - 1 шт.
- 868MHz antenna x1 - 1 шт.
- USB type A plug to micro кабель - 1 шт.
- Набор крепежа - 1 шт.
Вес: 0.069 кг
Руководство по выбору модели:
| SX1268 470M LoRa HAT | SX1268 433M LoRa HAT | SX1262 868M LoRa HAT | SX1262 915M LoRa HAT | |
|---|---|---|---|---|
| RF модуль | SX1268 | SX1262 | ||
| Частотный диапазон | 410.125 ~ 493.125MHz | 850.125 ~ 930.125MHz | ||
| Антенна | 470MHz антенна (2dBi) | 433MHz антенна (2dBi) | 868MHz антенна (2dBi) | 915MHz антенна (2dBi) |
| Скорость радиоканала | 0.3kbps ~ 62.5kbps (программируемо) | |||
| Мощность передачи | 22.0dBm (10/13/17/22dBm программируемо) | |||
| Чувствительность | -147dBm (при 2.4kbps) | |||
| Энергопотребление | Ток передачи: 110mA Ток приема: 11mA Ток в режиме сна: 2uA (при отключении ПО) | Ток передачи: 133mA Ток приема: 11mA Ток в режиме сна: 2uA (при отключении ПО) | ||
| Интерфейс связи | UART (TTL уровень) | |||
| Скорость передачи | 1200bps ~ 115200bps (9600bps по умолчанию) | |||
| Packet length | 240 Byte (32/64/128/240 Byte программируемо) | |||
| Кэш | 1000 Byte | |||
| Опытная дальность связи | 5км (состояние: высота над уровнем моря 2,5 м, усиление антенны 5 дБи, скорость радиосвязи 2,4 кбит/с) | |||
| Питание | 5В | |||
| Рабочее напряжение | 3.3В/5В | |||
| Рабочая температур | -40~85℃ | |||
| Применение | умный дом, промышленные датчики, автоматизация зданий, интеллектуальные счетчики и другие приложения IoT | |||
| Регионы применения | Китай | Европа, Азия, Африка | Америка, Океания, Азия | |
| Примечание: уточните перед заказом у менеджера поддерживаемые в вашем регионе диапазоны LoRa. | ||||
