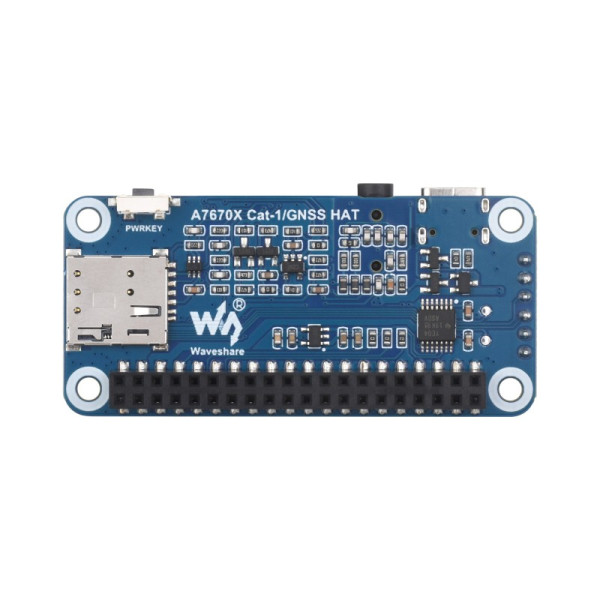

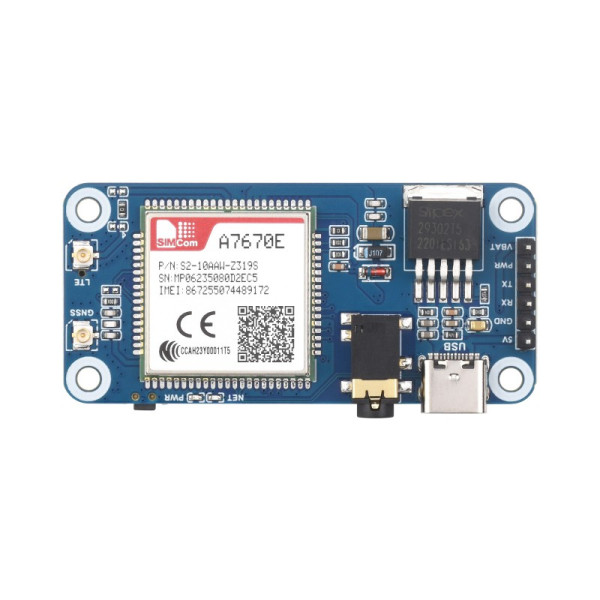

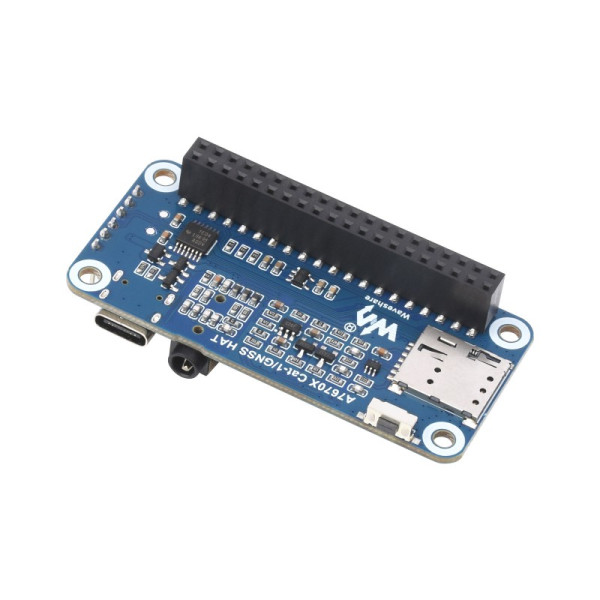

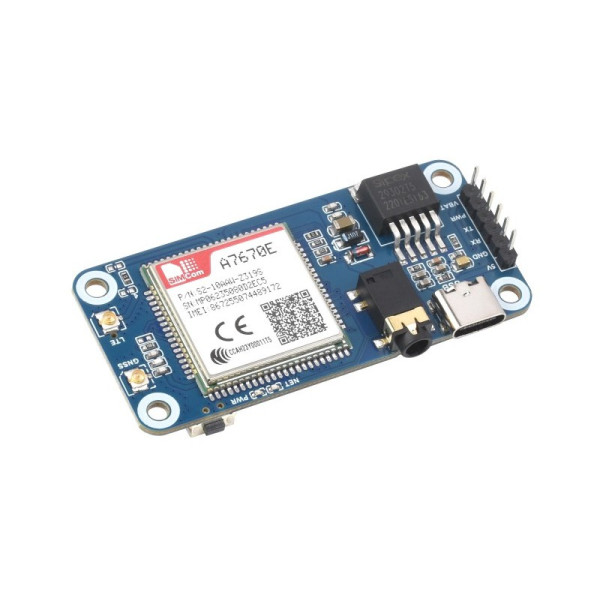

Плата розширення Raspberry Pi A7670E Cat-1/GNSS HAT (26631)

Плата розширення A7670E Cat-1/GNSS HAT  – це розширювальний модуль, призначений для використання з Raspberry Pi. Він базується на модулі A7670E і надає підтримку LTE Cat-1 / 2G для забезпечення зв'язку через мережі мобільного зв'язку, а також GNSS (глобальна навігаційна система) для позиціонування та навігації. Це потужний і зручний інструмент для розробників, що дозволяє легко і швидко інтегрувати можливості мобільного зв'язку та навігації в ваші проекти на основі Raspberry Pi.

Основні особливості:

• Модуль забезпечує підтримку LTE Cat-1 і 2G мереж для передачі даних через мобільний зв'язок на швидкості до 10Mbps (завантаження даних) та 5Mbps (відправка даних). Це дозволяє забезпечити швидку та надійну комунікацію навіть у віддалених або поганих умовах прийому сигналу.

• Модуль також оснащений глобальною навігаційною системою (GNSS), яка включає в себе GPS, GLONASS та інші супутникові системи для точного позиціонування та навігації.

• Ця плата розроблена спеціально для використання з Raspberry Pi, що є опцією для розширення можливостей цього одноплатного комп'ютера.

• Модуль має простий механізм підключення до Raspberry Pi за допомогою Pi 40PIN GPIO роз'єму, що дозволяє швидко і легко встановити його без необхідності спеціальних інструментів або навичок, підтримує плати серії Raspberry Pi.

• Ця плата ідеально підходить для розробки проектів IoT, які вимагають зв'язку через мобільні мережі, таких як віддалені моніторингові системи, системи відслідковування, моніторингу транспорту та багато іншого.

• Підтримує протоколи, включаючи TCP/IP, HTTP(s), MQTT(s), FTP(s) і SSL

• Підтримує комутований доступ, телефонний дзвінок, SMS

• Підтримує позиціонування базової станції LBS, він може отримати інформацію про приблизне місцезнаходження через мобільну мережу

• Підтримує позиціонування GPS, BeiDou, ГЛОНАСС

• Має функцію TTS (синтез мовлення), тексти китайською/англійською мовами можна перетворювати на вимовлені слова

• Має вбудований інтерфейс USB для тестування AT-команд, мережевого зв'язку тощо

• Має вбудований аудіороз'єм для запису звуку, здійснення телефонних дзвінків, прослуховування результуючої мови TTS тощо.

• Має розривні контакти керування, які зазвичай використовуються на модулі A7670E, спрощують підключення до головних плат, таких як Arduino/STM32

• Має слот для SIM-карти, підтримує SIM-карту 1,8 В/3 В

• Має 2 світлодіодні індикатори, що дозволяють легко контролювати робочий стан

• Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технічні характеристики:

ДІАПАЗОН ЧАСТОТ

• LTE: Cat-1 LTE-FDD: B1, B3, B5, B7, B8, B20
• 2G: GSM/GPRS/EDGE: 900/1800 МГц
• GNSS: GPS, BeiDou, ГЛОНАСС

SMS ТА АУДІО

• Підтримувані типи SMS: MT, MO, CB, Text, PDU
• Зберігання: USIM-карта (CB не вдалося зберегти на SIM-карті)
• Аудіофункція Стандартний аудіороз'єм 3,5 мм для аудіовходу/виходу

ІНШЕ

• Джерело живлення: 5 В (через USB-порт або 5-вольтовий роз’єм), 3,7 ~ 4,2 В (через роз’єм VBAT, підтримує живлення від літій-іонного акумулятора 3,7 В)
• Робоча напруга: 3,3В
• Розміри: 65 × 30,5 мм

Комутований доступ у Windows/Linux
LTE Cat-1: до 5 Мбіт/с (вихідна лінія) / до 10 Мбіт/с (низхідна лінія)
EDGE: до 236,8 Кбіт/с (вихідна / низхідна)
GPRS: до 85,6 Кбіт/с (вихідна / низхідна)

Хмарний зв'язок
Підтримує протоколи зв'язку, включаючи TCP/IP, HTTP(S), MQTT(S), FTP(S) і SSL

Підтримка телефонних дзвінків і SMS
Здійснення телефонних дзвінків або надсилання SMS за допомогою AT-команд із вбудованим аудіороз’ємом

Приклад застосування
Надає кілька мережевих демонстрацій із Waveshare.Cloud, використовуючи легкий протокол MQTT для досягнення служби візуалізації даних

Підтримка Waveshare.Cloud
Надає підручник і демонстрацію для швидкого запуску інтелектуальних рішень IoT із широкоекранним дисплеєм візуалізації даних для різноманітних сценаріїв застосування

Розумні садові рішення:
A7670E Cat-1/GNSS HAT може повідомляти різні дані датчиків саду через MQTT для дистанційного керування УВІМКНЕННЯМ/ВИМКНЕННЯМ пристрою, зрошенням, внесенням добрив тощо.

Хмарний моніторинг продуктивності сервера:
A7670E Cat-1/GNSS HAT може повідомляти різні параметри продуктивності сервера Raspberry Pi через MQTT і контролювати стан роботи в режимі реального часу через хмарну платформу.

IoT GPS мобільне позиціонування:
A7670E Cat-1/GNSS HAT може регулярно повідомляти дані модуля позиціонування GPS через MQTT для реалізації мобільного виявлення, позиціонування тварин або пристроїв і відстеження тощо.

Габаритні розміри:  30,5 мм х 65 мм

Вага: 0.116 кг

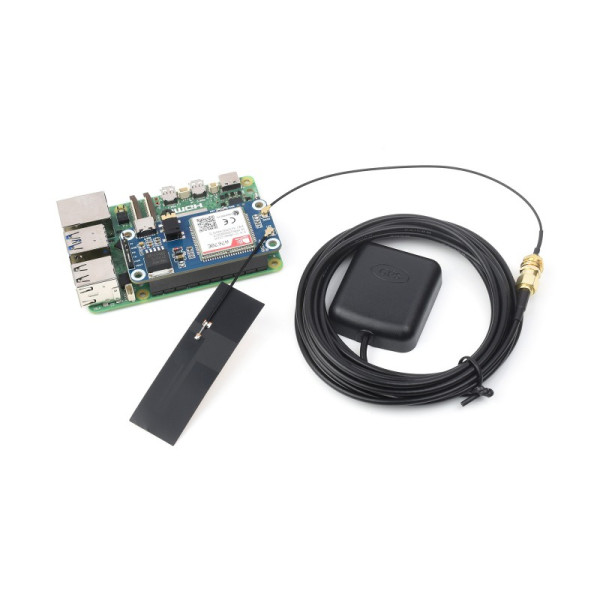

Комплект поставки:

1. A7670E Cat-1/GNSS HAT x1
2. Кабель USB-A – USB-C x1
3. FPC антена x1
4. GPS антена x1
5. Пакет гвинтів х1 шт
