Плата розширення Raspberry Pi UPS HAT (18306)

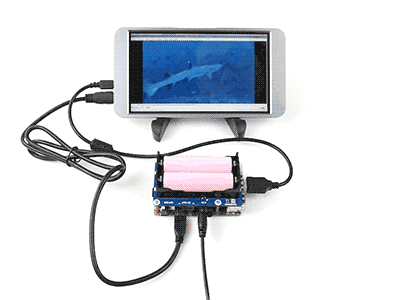

плата розширення Raspberry Pi UPS HAT (18306)  призначена для забезпечення безперебійного живлення мікрокомп'ютера Raspberry Pi. Вона забезпечує стабільне живлення пристрою напругою 5В. При живленні від зовнішнього джерела здійснюється автоматична підзарядка акумуляторів. Якщо зовнішнє джерело живлення пропадає, то відбувається автоматичне преключения на вбудоване живлення, що забезпечує безперебійну роботу системи.

Основні особливості:

• стандартний 40PIN GPIO роз'єм для підключення плат розширення Raspberry Pi;
• зв'язок по шині I2C;
• моніторинг напруги, струму, потужності і залишкової ємності батарей в режимі реального часу;
• регулятор напруги 5В із забезпеченням вихідного струму до 2,5 А в тривалому режимі;
• ланцюги захисту батарей (захист від перезарядження / розряду; захист від перевантаження по струму; захист від короткого замикання і зворотній захист; вирівнювання заряду);
• 5V USB інтерфейс для живлення зовнішніх пристроїв
• індикатор полярності батарей - сигналізує при установці батарей неправильної полярністю.

Характеристики:

Вихідна напруга: 5В

Шина управління: I2C

Підтримуваний тип батарей: 18650 літієві акумулятори (НЕ ВКЛЮЧЕНО У КОМПЛЕКТ ПОСТАВКИ)

Заряд: 8.4В, 2А

Габаритні розміри: 56х85мм

Діаметр монтажних отворів: 3.0мм

Конструкція даної плати розширення повністю сумісна з монтажними отворами плати Raspberry Pi, а зв'язок здійснюється через один 40-піновий роз'єм GPIO.

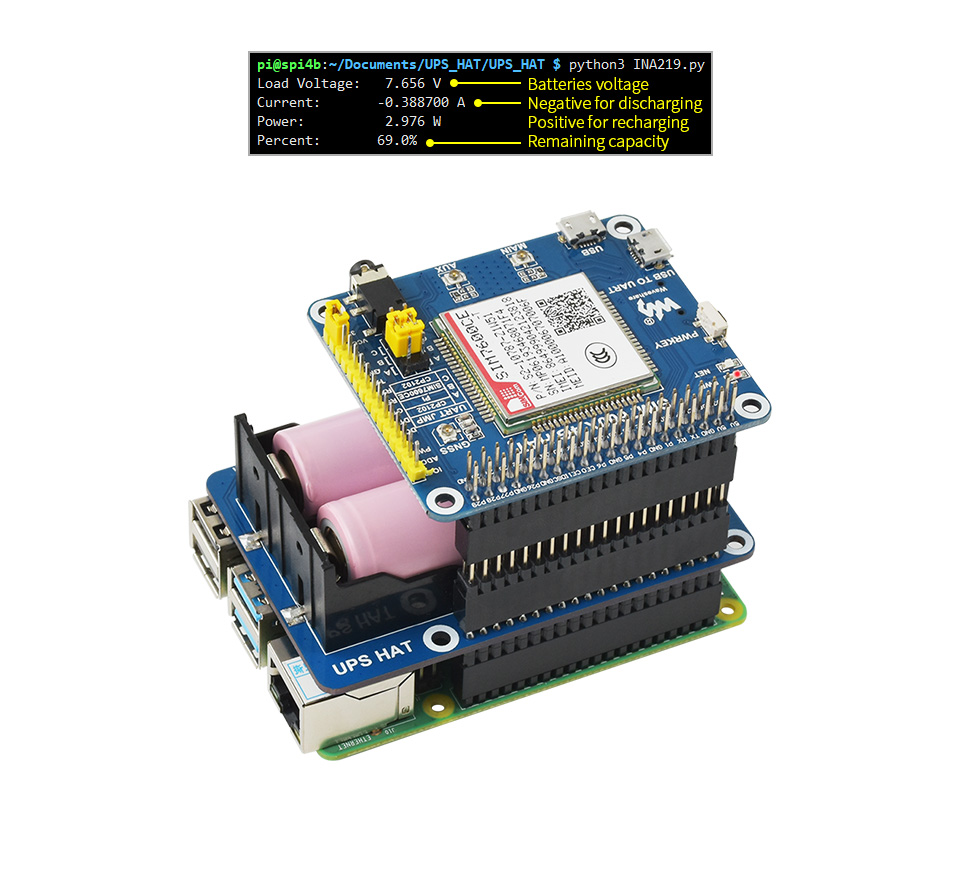

Моніторинг стану акумуляторів в режимі реального часу дозволяє працювати системі автономно, а при досягненні мінімального рівня заряду батарей здійснити м'яке програмне відключення системи без втрат даних.

Моніторяться наступні дані:

1. Load Voltage - Напруга на батареях

2. Current - Поточне значення струму (від'ємне значення при розряді і позитивне при заряді)

3. Power - Поточна споживана потужність

4. Percent - Залишок заряду батарей

Призначення основних елементів і блоків ланцюгів плати:

1. Регулятор 5В, що забезпечує вихідний струм до 2,5 А в тривалому режимі

2. Вирівнювання заряду батарей

3. Ланцюг захисту батарей

4. Моніторинг напруги і струму

5. Акумуляторні батареї типу 18650 (не включені в комплект поставки)

6. Індикатор полярності батарей. Спалахує червоний світлодіод якщо при установці перепутана полярність

7. 5В вихід живлення (USB)

8. Роз'єм зовнішнього джерела живлення 8.4В

Розшифровка пинов роз'єму:

3V3 - 3.3В вхід

5V - 5В вихід

GND - Ground

SDA - пін I2C data

SCL - пін I2C clock

Габаритні розміри (в мм): 85х56

Джерела для розробників
Wiki : www.waveshare.com/wiki/UPS_HAT

У комплект поставки включено:

1. UPS HAT x1
2. 8.4V зарядний пристрій x1
3. 2x20PIN роз'єм x1
4. Набір кріплення для RPi x1

1.    2.    3.  4.

УВАГА! Акумуляторні батареї в комплект поставки не включені. Довжина встановлюваних батарей не повинна перевищувати 67мм. Деякі моделі акумуляторів з вбудованою платою захисту перевищують це обмеження і платою не підтримуються.

Зверніть увагу: Li-Ion 18650 2200мАч

вага: 0,157кг
