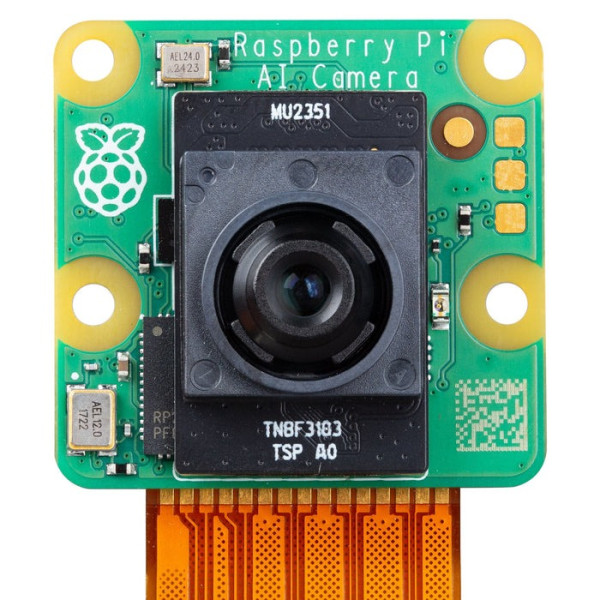

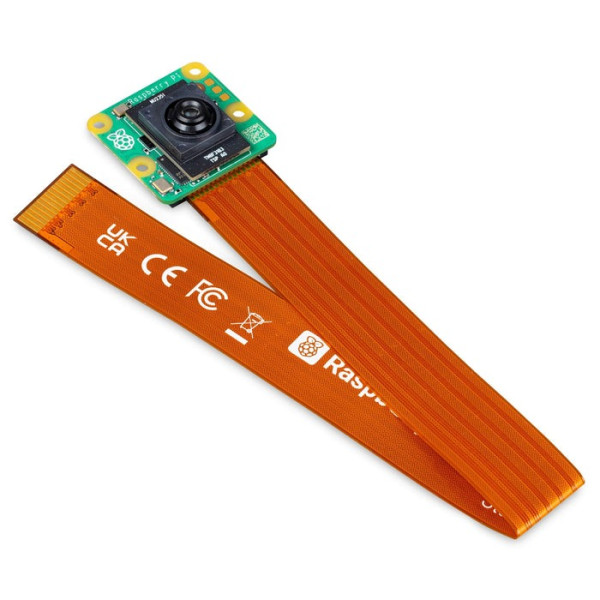

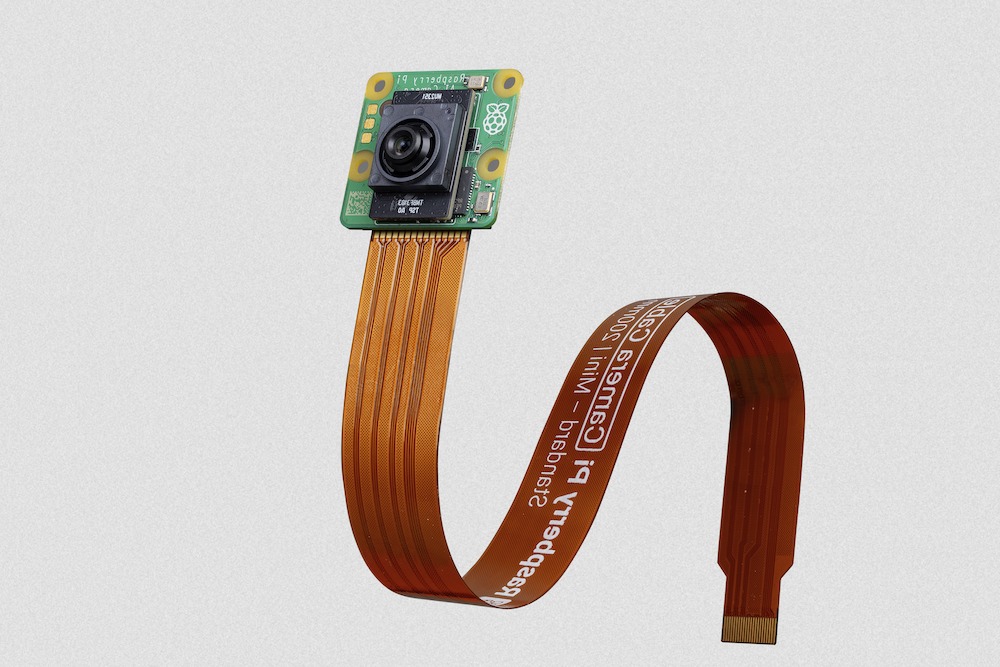

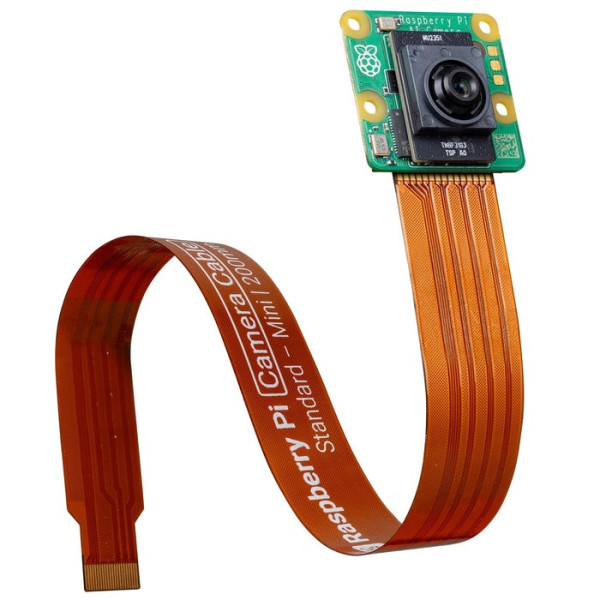

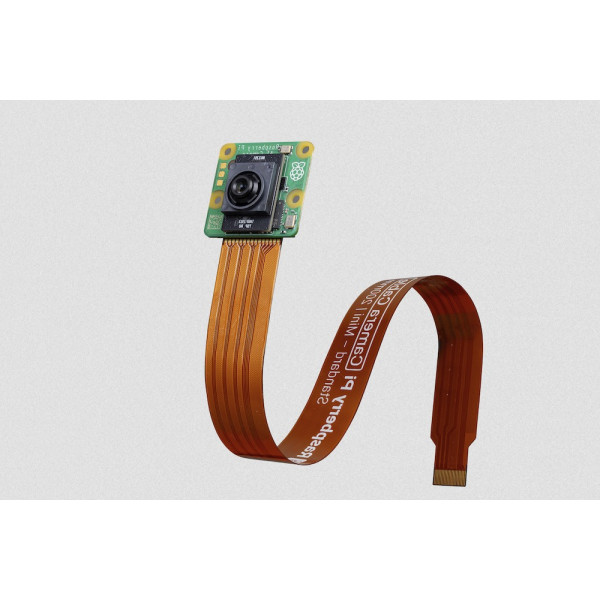

У наведених нижче інструкціях описано, як запустити попередньо встановлені моделі нейронних мереж MobileNet SSD і PoseNet на Raspberry Pi AI Camera.

Передумови

Ця інструкція передбачає, що ви використовуєте AI Camera, підключену до плати Raspberry Pi 4 Model B або Raspberry Pi 5. З невеликими змінами ви можете слідувати цим інструкціям на інших моделях Raspberry Pi з роз'ємом для камери, включаючи Raspberry Pi Zero 2 W і Raspberry Pi 3 Model B+.

По-перше, переконайтеся, що на вашому Raspberry Pi встановлене найновіше програмне забезпечення. Запустіть наступну команду для оновлення:

sudo apt update && sudo apt full-upgrade

Встановлення прошивки IMX500

Під час запуску AI-камера повинна завантажити прошивку для виконання на датчик IMX500.

Щоб встановити ці файли прошивки на Raspberry Pi, виконайте таку команду:

sudo apt install imx500-all

Ця команда

• встановлює файли прошивки /lib/firmware/imx500_loader.fpk та /lib/firmware/imx500_firmware.fpk, необхідні для роботи датчика IMX500
• розміщує декілька файлів прошивки нейромережевої моделі в /usr/share/imx500-models/
• встановлює програмні етапи постобробки IMX500 у rpicam-apps
• встановлює інструменти пакування мережевих моделей Sony

Перезавантаження

Тепер, коли ви встановили необхідні умови, перезавантажте Raspberry Pi:

sudo reboot

Запуск прикладів програм

Після оновлення всіх системних пакетів і встановлення файлів прошивки ми можемо запустити деякі приклади програм.

Як згадувалося раніше, Raspberry Pi AI Camera повністю інтегрується з libcamera, rpicam-apps і Picamera2.

rpicam-apps

Додатки для камери rpicam-apps включають етапи виявлення об'єктів IMX500 і оцінки пози, які можна запускати в конвеєрі постобробки.

У прикладах на цій сторінці використовуються JSON-файли постобробки, розташовані в /usr/share/rpicam-assets/.

Виявлення об'єктів

Нейронна мережа MobileNet SSD виконує базове виявлення об'єктів, надаючи обмежувальні рамки і довірчі значення для кожного знайденого об'єкта. imx500_mobilenet_ssd.json містить параметри конфігурації для етапу постобробки виявлення об'єктів IMX500 з використанням нейронної мережі MobileNet SSD.

imx500_mobilenet_ssd.json оголошує конвеєр постобробки, який містить два етапи:

1) imx500_object_detection, який виділяє у вихідний тензор згенеровані нейронною мережею обмежувальні рамки та довірчі значення

2) object_detect_draw_cv, який малює обмежувальні рамки та мітки на зображенні

Тензор MobileNet SSD не потребує значної постобробки на вашому Raspberry Pi для створення кінцевого результату обмежувальних рамок.

Виявлення об'єктів відбувається безпосередньо на камері зі штучним інтелектом.

Наступна команда запускає rpicam-hello з постобробкою виявлення об'єктів:

rpicam-hello -t 0s --post-process-file /usr/share/rpi-camera-assets/imx500_mobilenet_ssd.json --viewfinder-width 1920 --viewfinder-height 1080 --framerate 30

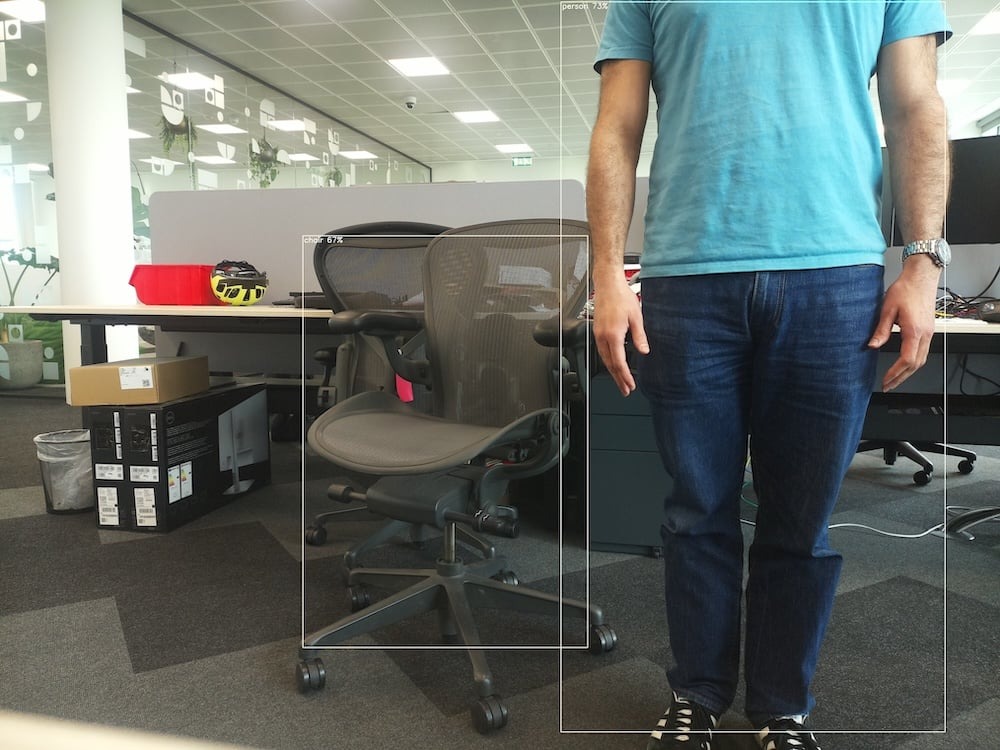

Після запуску команди ви побачите видошукач, який накладає обмежувальні рамки на об'єкти, розпізнані нейронною мережею:

Для запису відео з накладенням виявлення об'єктів використовуйте rpicam-vid:

rpicam-vid -t 10s -o output.264 --post-process-file /usr/share/rpi-camera-assets/imx500_mobilenet_ssd.json --width 1920 --height 1080 --framerate 30

Ви можете налаштувати етап imx500_object_detection різними способами.

Наприклад, max_detections визначає максимальну кількість об'єктів, які конвеєр виявить у будь-який момент часу. threshold визначає мінімальне значення достовірності, необхідне для того, щоб конвеєр вважав вхідні дані об'єктом.

Вихідні дані цієї мережі можуть бути досить зашумленими, тому на цьому етапі також виконується деяка часова фільтрація і застосовується гістерезис.

Щоб вимкнути цю фільтрацію, видаліть конфігураційний блок temporal_filter.

Оцінка пози

Нейронна мережа PoseNet виконує оцінку пози, позначаючи ключові точки на тілі, пов'язані з суглобами та кінцівками. imx500_posenet.json містить параметри конфігурації для етапу постобробки оцінки пози IMX500 за допомогою нейронної мережі PoseNet.

imx500_posenet.json оголошує конвеєр постобробки, який містить два етапи:

imx500_posenet, який отримує вихідний тензор від нейронної мережі PoseNet

plot_pose_cv, який малює накладання ліній на зображення

AI Camera виконує базове виявлення, але вихідний тензор потребує додаткової постобробки на вашому хості Raspberry Pi для отримання остаточного результату.

Наступна команда запускає rpicam-hello з постобробкою оцінки пози:

rpicam-hello -t 0s --post-process-file /usr/share/rpi-camera-assets/imx500_posenet.json --viewfinder-width 1920 --viewfinder-height 1080 --framerate 30

Ви можете налаштувати етап imx500_object_detection різними способами.

Наприклад, max_detections визначає максимальну кількість об'єктів, які конвеєр виявить у будь-який момент часу. threshold визначає мінімальне значення достовірності, необхідне для того, щоб конвеєр вважав вхідні дані об'єктом.
Вихідні дані цієї мережі можуть бути досить зашумленими, тому на цьому етапі також виконується деяка часова фільтрація і застосовується гістерезис.
Щоб вимкнути цю фільтрацію, видаліть конфігураційний блок temporal_filter.
Оцінка пози
Нейронна мережа PoseNet виконує оцінку пози, позначаючи ключові точки на тілі, пов'язані з суглобами та кінцівками. imx500_posenet.json містить параметри конфігурації для етапу постобробки оцінки пози IMX500 за допомогою нейронної мережі PoseNet.
imx500_posenet.json оголошує конвеєр постобробки, який містить два етапи:
imx500_posenet, який отримує вихідний тензор від нейронної мережі PoseNet
plot_pose_cv, який малює накладання ліній на зображення.
AI Camera виконує базове виявлення, але вихідний тензор потребує додаткової постобробки на вашому хості Raspberry Pi для отримання остаточного результату.

Наступна команда запускає rpicam-hello з постобробкою оцінки пози:

sudo apt install python3-opencv python3-munkres

Тепер завантажте репозиторій https://github.com/raspberrypi/picamera2  на ваш Raspberry Pi, щоб запустити приклади. Файли з прикладами ви знайдете у кореневому каталозі.
Запустіть наступний скрипт зі сховища, щоб запустити виявлення об'єктів YOLOv8.

python imx500_object_detection_demo.py --model /usr/share/imx500-models/imx500_network_yolov8n_pp.rpk --ignore-dash-labels -r

Щоб спробувати оцінити позу у Picamera2, запустіть наступний скрипт зі сховища

python imx500_pose_estimation_higherhrnet_demo.py

Огляд

AI-камера Raspberry Pi працює інакше, ніж традиційні системи обробки зображень на основі штучного інтелекту, як показано на схемі нижче:

Ліва сторона демонструє архітектуру традиційної системи камер зі штучним інтелектом. У такій системі камера передає зображення на Raspberry Pi. Raspberry Pi обробляє зображення, а потім виконує ШІ-висновки. Традиційні системи можуть використовувати зовнішні прискорювачі ШІ або покладатися виключно на центральний процесор.

Праворуч показана архітектура системи, яка використовує IMX500. Модуль камери містить невеликий процесор сигналів зображення (ISP), який перетворює необроблені дані зображення з камери у вхідний тензор. Модуль камери надсилає цей тензор безпосередньо до прискорювача штучного інтелекту в камері, який створює вихідний тензор, що містить результати виведення. Прискорювач ШІ надсилає цей тензор на Raspberry Pi. Немає необхідності в зовнішньому прискорювачі, а також в Raspberry Pi для запуску нейромережевого програмного забезпечення на центральному процесорі.

Щоб повністю зрозуміти цю систему, ознайомтеся з наступними поняттями:

Вхідний тензор
Частина зображення з датчика, що передається до системи штучного інтелекту для виведення висновків. Створюється невеликим вбудованим провайдером, який також обрізає і масштабує зображення з камери до розмірів, очікуваних завантаженою нейронною мережею. Вхідний тензор зазвичай не є доступним для додатків, хоча до нього можна отримати доступ з метою налагодження.

Область інтересу (ROI)
Вказує, яка саме частина зображення з сенсора буде обрізана перед масштабуванням до розміру, необхідного нейронній мережі. Може запитуватися і встановлюватися програмою. Одиницями виміру завжди є пікселі у повній роздільній здатності датчика. За замовчуванням ROI використовує повне зображення, отримане з датчика, без обрізання даних.

Вихідний тензор
Результати висновків, зроблених нейронною мережею. Точна кількість і форма виходів залежить від нейронної мережі. Код програми повинен розуміти, як працювати з тензором.

Архітектура системи

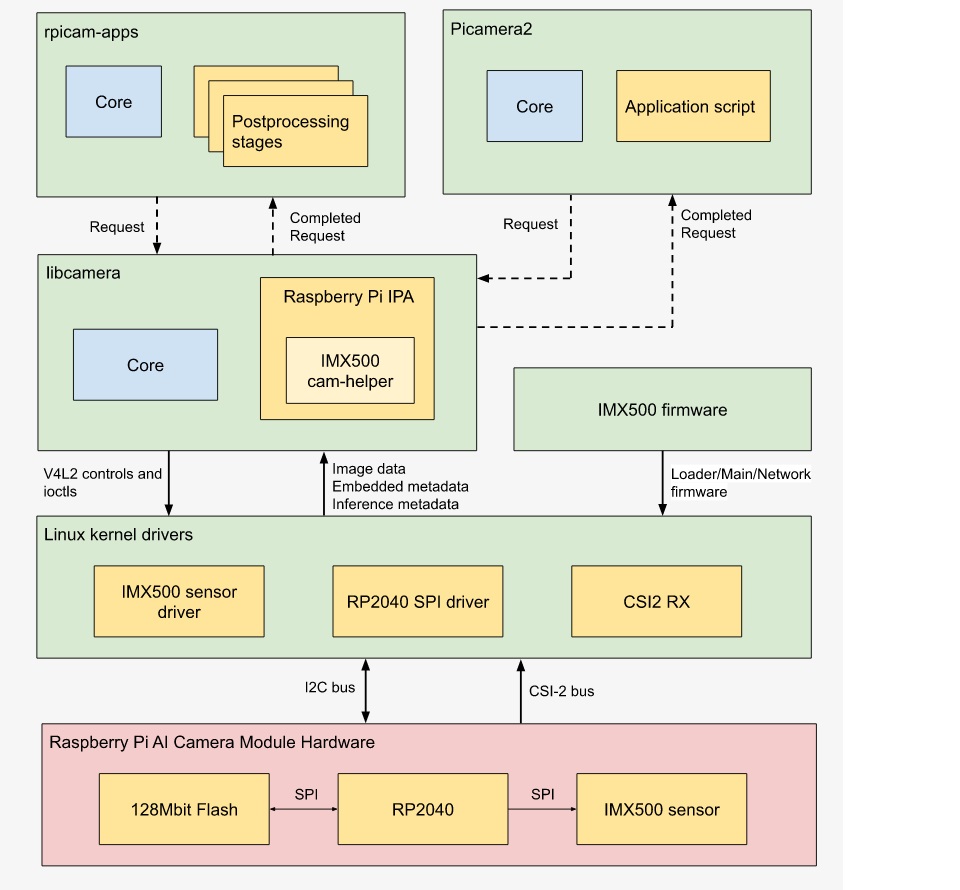

На схемі нижче показані різні програмні компоненти камери, які використовуються в нашому прикладі використання для обробки зображень/висновків з апаратним забезпеченням модуля ШІ-камери Raspberry Pi.

Під час запуску сенсорний модуль IMX500 завантажує прошивку для запуску певної моделі нейронної мережі. Під час потокової передачі даних IMX500 генерує як потік зображення, так і потік висновків. Цей потік висновків містить входи та виходи нейромережевої моделі, також відомі як тензори входів/виходів.

Драйвери пристроїв
На найнижчому рівні драйвер ядра датчика IMX500 конфігурує модуль камери через шину I2C. Драйвер CSI2 (CFE на Pi 5, Unicam на всіх інших платформах Pi) налаштовує приймач на запис потоку даних зображення в буфер кадру, разом з потоками вбудованих даних і даних виведення в інший буфер в пам'яті.

Файли прошивки також передаються через дроти шини I2C. У більшості пристроїв для цього використовується стандартний протокол I2C, але Raspberry Pi 5 використовує власний високошвидкісний протокол. Драйвер RP2040 SPI в ядрі обробляє передачу файлів прошивки, оскільки для передачі використовується мікроконтролер RP2040. Мікроконтролер забезпечує передачу даних I2C від ядра до IMX500 через шину SPI. Крім того, RP2040 кешує файли прошивки у вбудованій пам'яті. Це дозволяє уникнути необхідності передавати цілі блоки прошивки по шині I2C, що значно прискорює завантаження прошивки для прошивок, які ви вже використовували.

libcamera
Після того, як libcamera отримає від ядра буфер зображення і буфер даних виводу, спеціальна бібліотека IMX500 (частина Raspberry Pi IPA в складі libcamera) аналізує буфер виводу, щоб отримати доступ до тензорів вводу/виводу. Ці тензори упаковані як специфічні для Raspberry Pi елементи керування libcamera. libcamera повертає наступні елементи керування:

rpicam-apps
rpicam-apps надає базовий клас етапу постобробки IMX500, який реалізує помічники для етапів постобробки IMX500: IMX500PostProcessingStage. Використовуйте цей базовий клас для створення нового етапу постобробки для будь-якої нейромережевої моделі, що працює на IMX500. Приклад дивіться у файлі imx500_object_detection.cpp:

class ObjectDetection : public IMX500PostProcessingStage
{
public:
	ObjectDetection(RPiCamApp *app) : IMX500PostProcessingStage(app) {}

	char const *Name() const override;

	void Read(boost::property_tree::ptree const &params) override;

	void Configure() override;

	bool Process(CompletedRequestPtr &completed_request) override;
};

Для кожного кадру, отриманого програмою, викликається функція Process() (ObjectDetection::Process() у наведеному вище випадку). У цій функції ви можете витягти вихідний тензор для подальшої обробки або аналізу:

auto output = completed_request->metadata.get(controls::rpi::CnnOutputTensor);
if (!output)
{
  LOG_ERROR("No output tensor found in metadata!");
  return false;
}

std::vector<float> output_tensor(output->data(), output->data() + output->size());

Після завершення остаточні результати можуть бути візуалізовані або збережені в метаданих і використані або на наступному етапі, або в самому додатку верхнього рівня. У випадку об'єктного виведення:

if (objects.size())
  completed_request->post_process_metadata.Set("object_detect.results", objects);

Етап постобробки object_detect_draw_cv, що виконується далі, отримує ці результати з метаданих і наносить рамки на зображення у функції ObjectDetectDrawCvStage::Process():

std::vector<Detection> detections;
completed_request->post_process_metadata.Get("object_detect.results", detections);

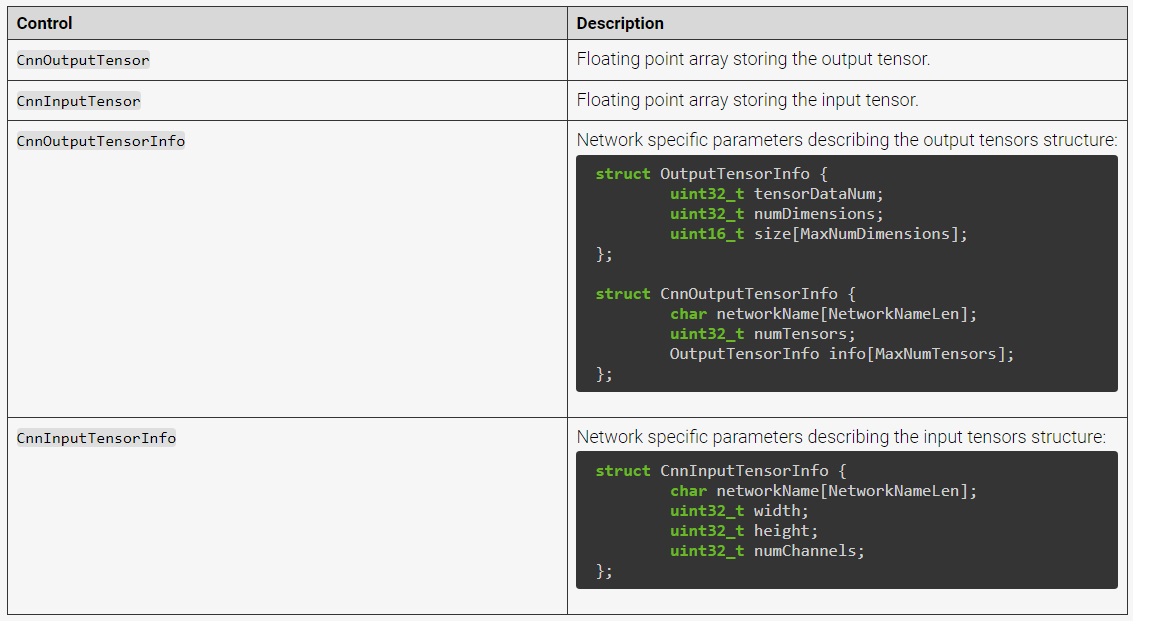

Наступна таблиця містить повний перелік допоміжних функцій, які надає IMX500PostProcessingStage:

Picamera2
Інтеграція IMX500 в Picamera2 дуже схожа на те, що доступно в rpicam-apps. Picamera2 має допоміжний клас IMX500, який забезпечує ту ж функціональність, що і базовий клас rpicam-apps IMX500PostProcessingStage. Його можна імпортувати до будь-якого скрипту Python:

from picamera2.devices.imx500 import IMX500
# This must be called before instantiation of Picamera2
imx500 = IMX500(model_file)

Щоб отримати вихідні тензори, витягніть їх з елементів керування. Після цього ви можете застосувати додаткову обробку у вашому скрипті Python.

Для більш повного набору інструкцій та додаткової інформації про інструменти, що використовуються, див. Інструкція
