Програматор USB Blaster V2 (5989)

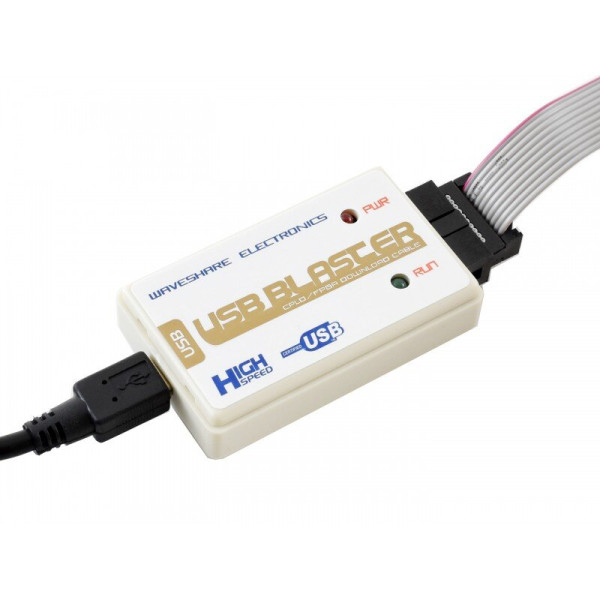

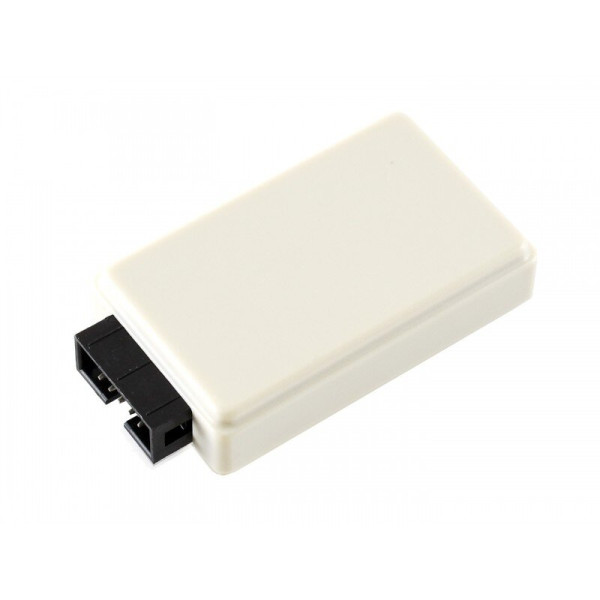

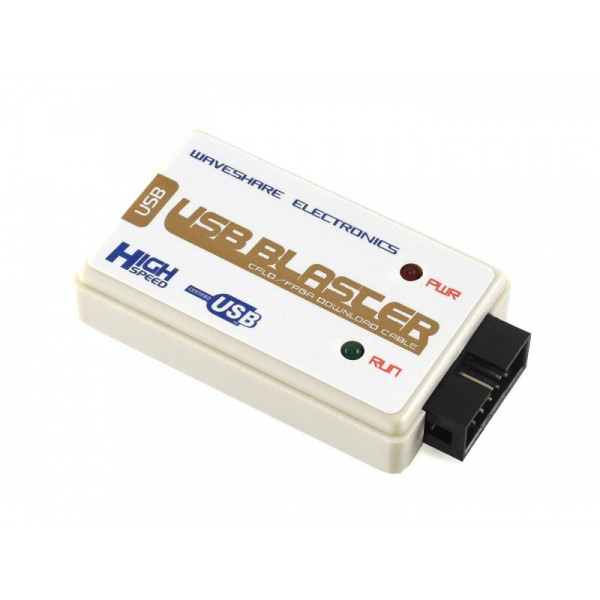

Програматор - завантажувальний кабель USB Blaster V2 призначений для програмування і налагодження пристроїв ALTERA FPGA, CPLD, пристроїв з активною послідовної конфігурацією і пристроїв з розширеною конфігурацією, підключення USB 2.0 до ПК і JTAG, AS, PS до цільового пристрою.

ОПИС

Завантажувальний USB-кабель Blaster з'єднує USB-порт хост-комп'ютера з Altera® FPGA, встановленої на друкованій платі. Кабель передає дані конфігурації з ПК на стандартний 10-контактний роз'єм, підключений до FPGA. Ви можете використовувати кабель USB Blaster для багаторазової завантаження даних конфігурації в систему під час створення прототипу або для програмування даних в систему під час виробництва. Він підтримує пристрої ALTERA серій FPGA / CPLD, пристрої з активною послідовної конфігурацією, пристрої з розширеною конфігурацією і підтримує три режими завантаження AS, PS, JTAG.

ХАРАКТЕРИСТИКИ

Продуктивність:

• Підтримує пристрої серії ALTERA FPGA / CPLD.
• Підтримує пристрої ALTERA з активною послідовної конфігурацією.
• Підтримує пристрої розширеної конфігурації серії ALTERA.
• Підтримує AS, PS, JTAG три режими завантаження.
• Високошвидкісний, стабільний і внутрішній FT245R + CPLD.
• Підтримує напругу програмування 1,2-5 В.
• Підтримує вбудований логічний аналізатор SignalTap II.
• Підтримує Nios II вбудованого процесора зв'язку та налагодження.

Підтримувані програми:

• Quartus II інтегроване середовище розробки.
• NIOS II IDE інтегроване середовище розробки.
• NIOS II EDS інтегроване середовище розробки.

Підтримувані пристрої:

• CPLD: MAX3000, MAX7000A / B / S, MAX9000, MAX II і т. д.
• FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K і FLEX 10K і т. д.
• Пристрої активної послідовної конфігурації, в тому числі: EPCS1, EPCS4, EPCS16 і т. д.
• Вдосконалені пристрої конфігурації, включаючи: EPC1, EPC4 і т. д.

Інші властивості:

• Висока швидкість завантаження: FT245 + CPLD + 244, близька до оригінальної ALTERA USB Blaster.
• Швидкість завантаження в 1-3 рази вище, ніж у інших схем, наприклад 68013 або C8051F.
• Підключення до комп'ютера через інтерфейс USB 2.0.
• Підключення цільової плати через інтерфейси JTAG, AS, PS. На малюнках 1, 2 і 3 нижче показані схеми розташування заголовків різних інтерфейсів:

Малюнок 1. Распайка роз'єму JTAG

Малюнок 2. Распайка роз'єму AS

Малюнок 3. Распайка роз'єму PS

Статус світлодіодів:

• Червоний світлодіод: індикатор живлення
• Зелений світлодіод: індикатор сигналу, світлодіод горить під час завантаження / програмування

Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. д.

www.waveshare.com/wiki/USB_Blaster_V2

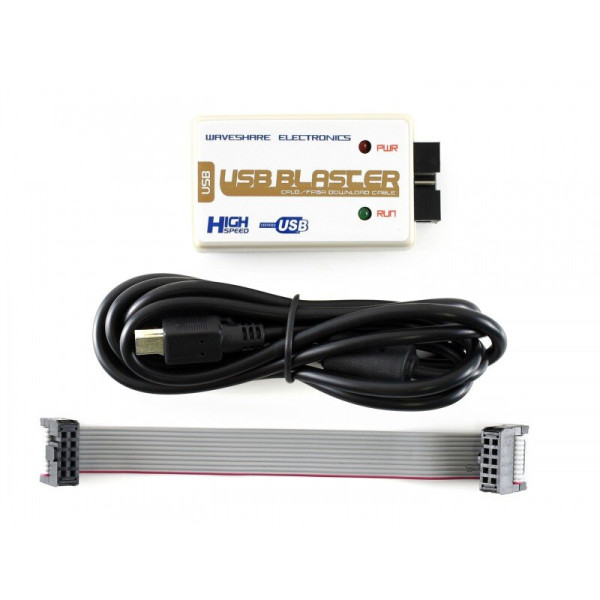

У комплект поставки входить:

1. USB Blaster V2 - 1 шт.
2. USB кабель - 1 шт.
3. 10-pin  кабель  - 1 шт.

Вага: 0.102 кг
