STM32H7B3I-DK

Комплект розробника STM32H7B3I-DK створений спеціально для дослідження роботи мікроконтролера серії STM32H7B3LIH6QU з процесором на базі STMicroelectronics Arm® Cortex®-M7.

Повний набір доступних на платі апаратних функцій допомагає спростити розробку шляхом оцінки роботи всіх присутніх периферійних пристроїв (таких як USB OTG_HS, microSD, USART, FDCAN, аудіо ЦАП, стерео з аудиовходом і виходом, камера, SDRAM, Octo -SPI Flash-пам'ять і інтерфейс RGB LCD з ємнісний сенсорною панеллю).

Наявність роз'ємів ARDUINO® Uno V3 і STMod + дозволяє швидко розширювати можливості за рахунок підключення відповідних плат розширення.

STLINK-V3E інтегрований в плату як вбудований в схему відладчик і програматор для мікроконтролерів STM32 і моста віртуального COM-порту USB.

Комплект STM32H7B3I-DK поставляється з пакетом MCU STM32CubeH7, який задіює комплексну програмну бібліотеку HAL для STM32, а також різні приклади програмного забезпечення.

Основні особливості:

• STM32H7B3LIH6QU мікроконтролер на базі Arm® з 2 МБ флеш-пам'яті і 1,4 МБ ОЗУ в корпусі BGA225
• 4,3-дюймовий (480x272 пікселів) кольоровий TFT РК-дисплей, включаючи місткістну сенсорну панель з інтерфейсом RGB
• Модуль Wi - Fi®, сумісний з 802.11 b / g / n
• USB OTG HS
• аудіокодек
• Флеш-пам'ять Octo-SPI NOR 512 Мбіт
• 128 Мбіт SDRAM
• 2 призначених для користувача світлодіода
• Кнопки користувача і скидання
• Дочірня плата Fanout
• 1x FDCAN
• Роз'єми плати:
       Камера (8 біт)
       USB з Micro-AB
       Гніздо для стереогарнітури, включаючи аналоговий мікрофонний вхід
     Аудіороз'єм для зовнішніх динаміків
       карта microSD ™
       TAG-Connect 10-контактний роз'єм
       10-контактний оцінний роз'єм Arm® Cortex® з кроком 1,27 мм на займаній площі STDC14
       Роз'єм розширення ARDUINO® Uno V3
     Роз'єм розширення STMod +
       Роз'єм розширення дочірньої звукової плати
       Зовнішній роз'єм розширення I2C
• Різні варіанти живлення:
       ST-LINK USB VBUS, роз'єм USB OTG HS або зовнішні джерела
• Вбудований відладчик / програматор STLINK-V3E з можливістю повторного перерахування USB: пристрій, віртуальний COM-порт і порт налагодження
• Безкоштовні бібліотеки програмного забезпечення та приклади доступні в пакеті MCU STM32Cube
• Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IDE на основі IAR ™, Keil® і GCC.

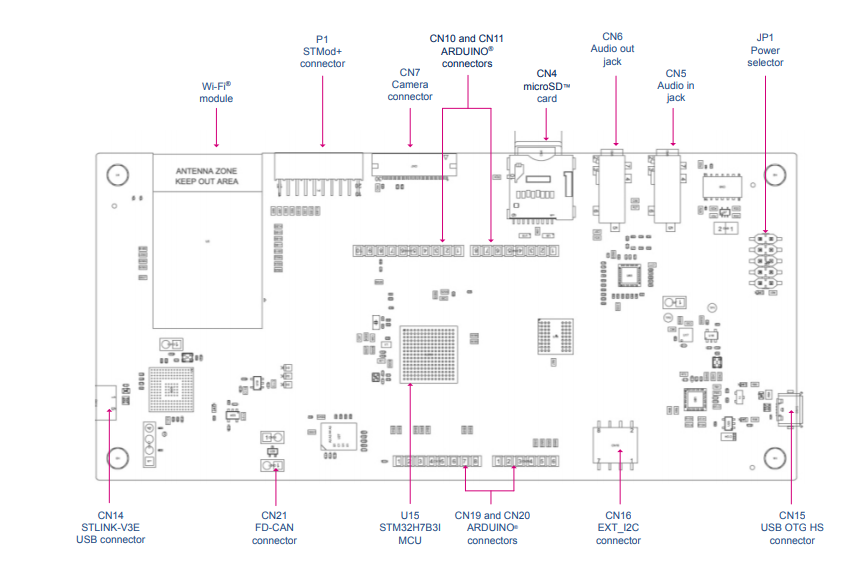

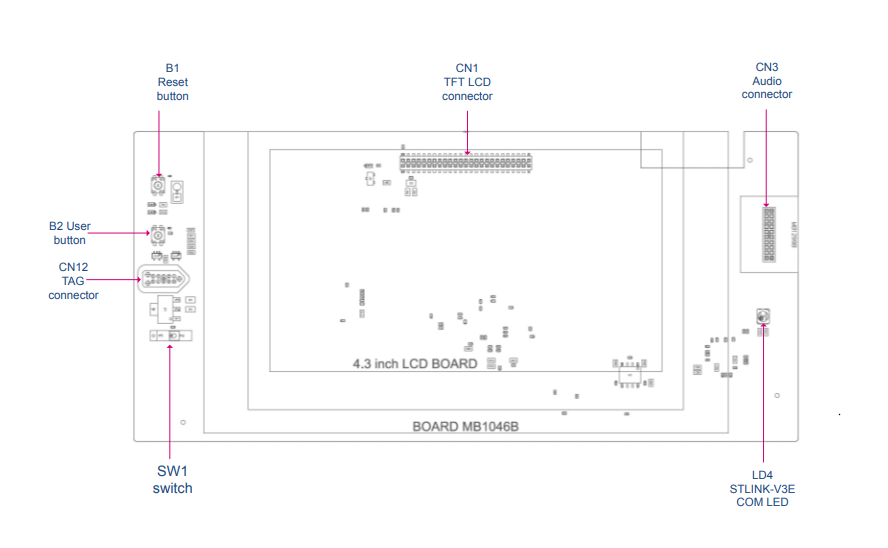

Елементи плати:

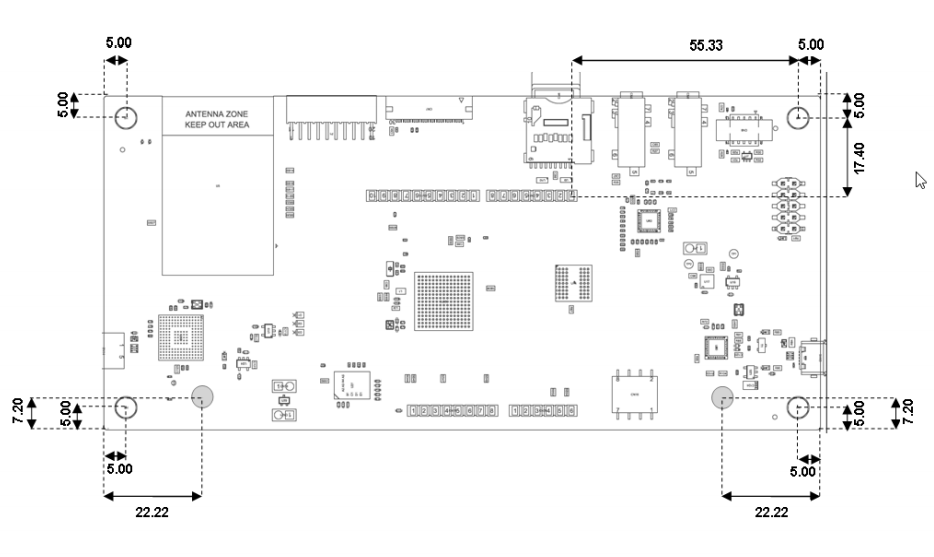

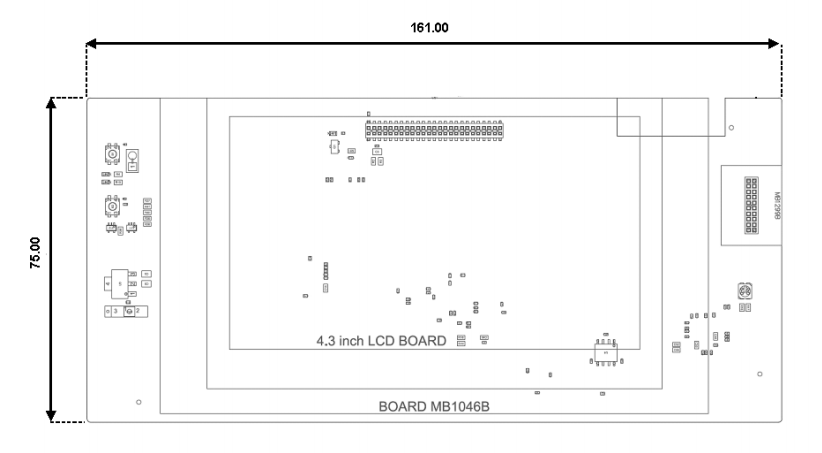

Габаритні і приєднувальні розміри:
