Відлагоджувальна плата STM32F407G-DISC1 створена спеціально для дослідження роботи високопродуктивних мікроконтролерів серії STM32F407 для дослідження їх в Звукові програми. Вона включає в себе вбудований інструмент налагодження ST-LINK / V2-A, один цифровий акселерометр ST-MEMS, один цифровий мікрофон, один аудіо ЦАП з вбудованим драйвером динаміка класу D, світлодіоди, кнопки і роз'єм USB OTG Micro-AB.
Спеціалізовані плати розширення можуть бути підключені за допомогою спеціальних роз'ємів розширення.
Ключові особливості:
- Мікроконтролер STM32F407VGT6 з 32-бітовим Arm® Cortex®-M4 з ядром FPU, 1-мегабайтной флеш-пам'яттю і 192-кілобайтні оперативною пам'яттю в корпусі LQFP100
- USB OTG FS
- 3х-осьовий акселерометр ST MEMS
- Всеспрямований цифровий мікрофон зі звуковим датчиком ST-MEMS
- Аудіо ЦАП з вбудованим динаміком класу D
- Кнопки: призначена для користувача і скидання
- Вісім світлодіодів:
LD1 (червоний / зелений) для зв'язку USB
LD2 (червоний) для живлення 3,3 В
Чотири призначених для користувача світлодіода: LD3 (помаранчевий), LD4 (зелений), LD5 (червоний) і LD6 (синій)
Два світлодіоди USB OTG, перевантаження по струму LD7 (зелений), VBUS і LD8 (червоний) - Роз'єми плати:
USB с Micro-AB
Вихідний роз'єм для стереонавушників
Подовжувач з кроком 2,54 мм для всіх входів / виходів LQFP100 для швидкого підключення до макетної платі і простоти дослідження - Гнучкі варіанти живлення: ST-LINK, USB VBUS або зовнішні джерела
- Зовнішнє джерело живлення додатки: 3 В і 5 В
- Комплексне безкоштовне програмне забезпечення, що включає безліч прикладів, частина пакета MCU STM32CubeF4 або STSW-STM32068 для використання застарілих стандартних бібліотек
- Вбудований відладчик / програматор ST-LINK / V2-A з можливістю повторного перерахування USB: пристрій, віртуальний COM-порт і порт налагодження
- Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR Embedded Workbench®, MDK-ARM і STM32CubeIDE

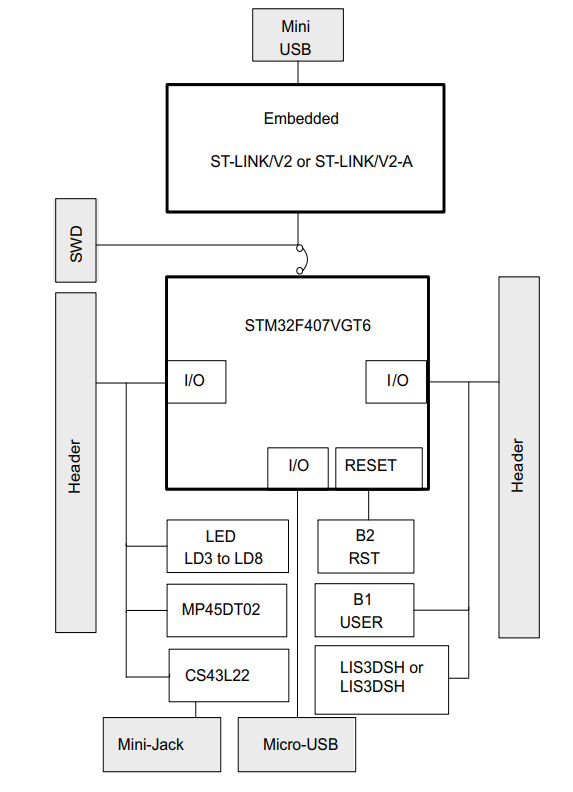

Блок-схема:

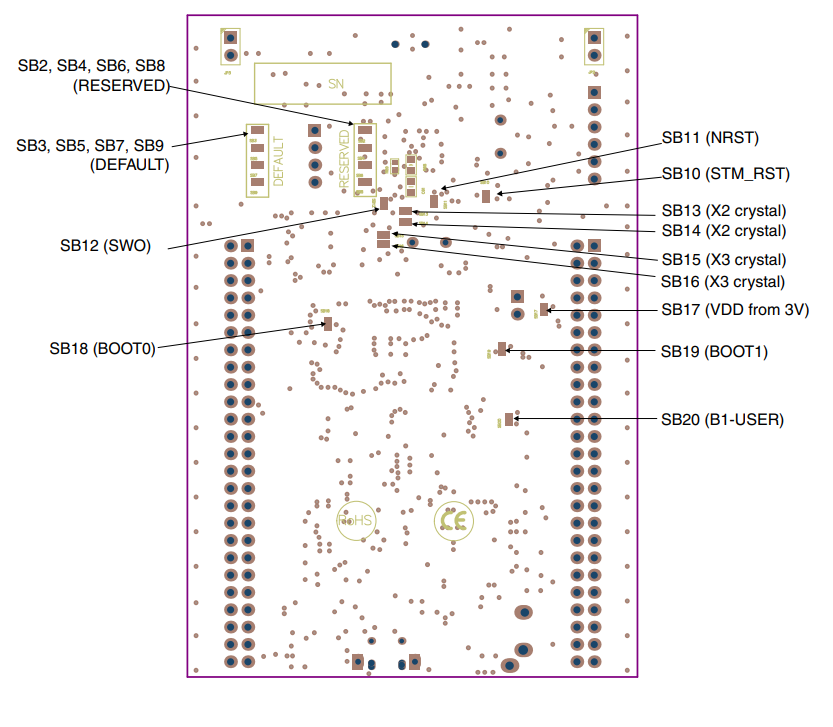

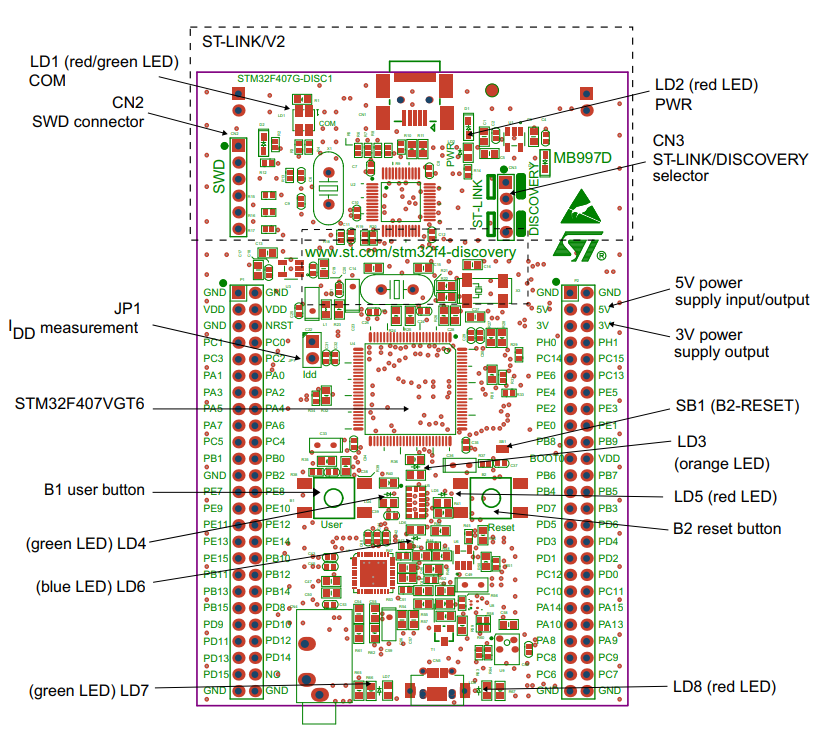

Елементи плати:

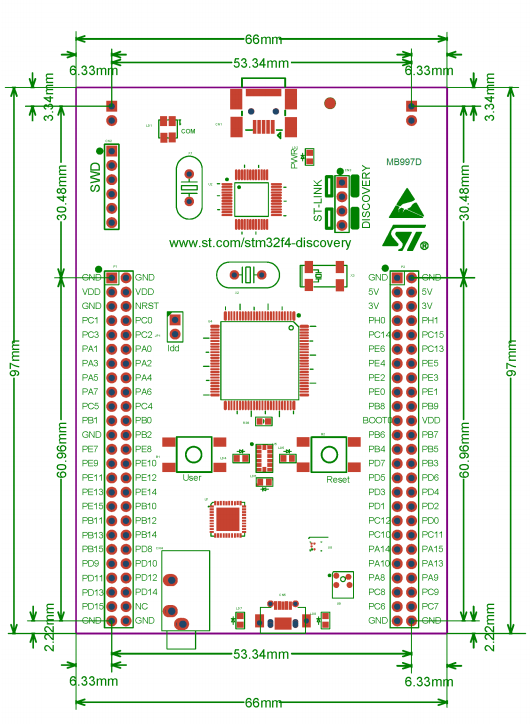

Габаритні розміри:
